Восточный знак указывает, что опасное место лежит к западу от буя. Его топовый знак состоит из двух черных конусов, расположенных один над другим, вершина нижнего направлена вниз, а верхнего – вверх. Буй выкрашен в черный цвет с желтой полосой посредине, его белые вспышки идут группами по три.

Западный знак показывает, что опасное место находится к востоку. Топовый знак состоит из двух черных конусов, вершина нижнего направлена вверх, верхнего – вниз. Буй выкрашен в желтый цвет с черной полосой посредине, световые сигналы идут сериями по девять коротких вспышек.

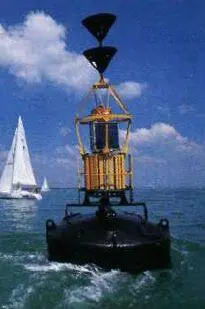

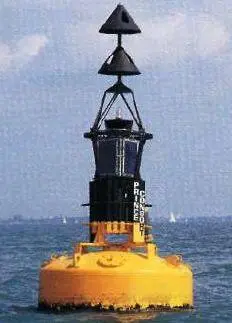

Северный знак

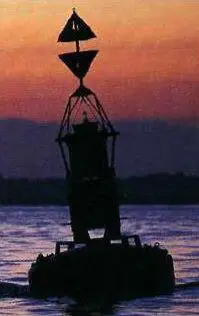

Западный знак

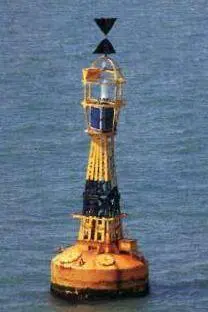

Южный знак

Восточный знак

Черно-желтые буи в кардинальной системе обозначают опасность. Расположение цветных полос, топовые знаки и посылаемые световые сигналы дают возможность определить, где находится опасное место

Огни и маяки служат указателями для моряка. Днем маяк хорошо виден, в навигации он служит точкой отсчета. Ночью его свет служит той же цели, указывая мореходу путь вдоль береговой линии в гавани и дельте, через лабиринт береговых каналов к безопасной стоянке или пристани. По этой причине все навигационные огни очень четко указываются на карте, там же дается дополнительная информация о них. Существует три основных вида огней, используемых в навигации.

Огни дальнего света располагаются в стратегически важных местах вдоль большинства берегов и дают точку отсчета навигатору, прокладывающему курс вдоль берега, а также тем, кто подходит к берегу после океанского перехода. Океанские маяки могут также предупреждать об опасных отмелях или рифах в прибрежных водах.

Их часто располагают на мысах. Они могут иметь радиус действия 25 морских миль и больше. Источником света обычно является вращающийся луч с мощной линзой, размещенный в верхней части высокой башни – маяка, часто выкрашенного в белый цвет, чтобы выделяться на фоне утесов или растительности на берегу.

Когда луч скользит по поверхности моря, он пересекает лодку и бывает виден с нее как яркая вспышка, как будто кто-то светит фонарем прямо в глаза людям на борту.

Обычно это огни средней мощности с радиусом действия 10- 20 км (5-10 морских миль), они помогают судам войти в гавань или дельту реки.

Чаще всего их располагают при входе в гавань так, чтобы они светили в сторону моря, давая сигнал кораблям, идущим либо вдоль берега, либо из открытого моря.

Береговые огни используются в разных навигационных системах, они указывают лоцману точный створ для прохода опасных мест на подходе к гавани. Чаще всего применяют две системы огней: створные и секторные, которые могут быть цветными – для обозначения особенностей конкретного опасного объекта (см. с. 111).

Такие огни обозначают одновременно и навигационные каналы, и опасные места в гавани или дельте реки. Их размещают на берегу, на буях или бакенах. Они могут быть разного цвета, чаще всего белого, красного и зеленого.

Радиус действия огней в гавани обычно сравнительно невелик (2-20 км, или 1-10 морских миль), их узнают по световым характеристикам в каждом конкретном случае. При входе в гавань лоцман зависит от огней, которые помогают пройти мимо опасных мест возле берега, таких, как отмели, мелководье или узкие участки, а также по каналам, ведущим к стоянке или пристани.

В крупных портах огни могут использоваться, чтобы показать перемещения входящих или уходящих кораблей. Разные цвета и последовательности вспышек уточняют, где происходит движение.

У каждого маячного огня есть свои отличительные особенности, по которым его можно идентифицировать. Их окрашивают в разные цвета. Помимо этого, они по-разному посылают вспышки: одни – короткие сигналы, другие – длинные, третьи – только одну вспышку, четвертые – серию. Сигналы повторяются. При движении можно определить конкретный огонь по типу вспышек и времени цикла сигнала.
