К сожалению, эти буи не стандартизованы для всех фарватеров. В частности, нередко обозначения, используемые в зоне В МАСМ, противоположны тем, что применяются в аналогичных ситуациях в зоне А.

В обеих системах, однако, при входе в порт со стороны моря все знаки имеют красный цвет. В зоне А красные буи, маяки и фонари обозначают левую сторону канала и должны находиться слева по борту, а зеленые знаки – правую и должны быть справа.

При выходе в море соблюдаются обратные правила: в зоне А красные буи и маяки должны быть по правому борту, а зеленые – по левому.

Буй или бакен по левому борту называется знаком левой стороны фарватера, соответственно, знак по правому борту считается знаком правой стороны фарватера.

Кроме цвета, имеет значение форма буя. Знаки левой стороны фарватера обычно имеют цилиндрическую форму, а правой – коническую. Иногда используются круглые (сферические) буи, в основном для особых указаний; вообще говоря, мимо них можно проходить с любой стороны.

Топовые знаки (дополнительные указания в верхней части буя) также важны; в латеральной системе они соответствуют системе, принятой для буев. В зоне А МАСМ треугольный или конический топовый знак устанавливается на правосторонних знаках, а квадратный или цилиндрический – налевосторонних.

Маяк обычно бывают того же цвета, что и боковой знак, на котором он установлен; его характеристики указываются на карте.

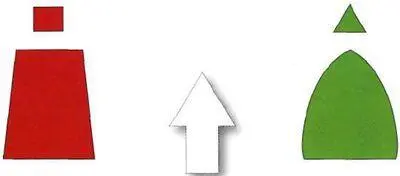

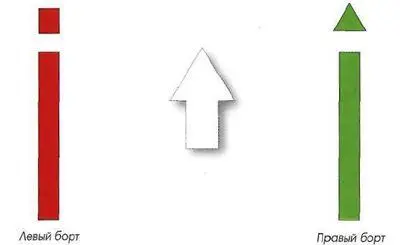

Латеральная система буев для зоны А МАСМ. Когда левосторонние и правосторонние знаки размещаются близко друг от друга, можно легко найти безопасный путь между ними

Прочие знаки (слева направо): отдельная навигационная опасность; безопасное место; специальный знак (например, обозначает место для подводного плавания)

Для обозначения местоположения любого объекта, который может стать проблемой для судна любого размера и типа, используются нестандартные знаки. Они также применяются в качестве указаний, которые по карте определить трудно.

На опасное место, обычно в середине канала или свободного водного пространства, может указывать отдельно стоящий знак. Он бывает выкрашен черными и красными горизонтальными полосами, его топовый знак состоит из двух черных шаров или сфер, расположенных друг над другом, что делает знак отчетливо заметным.

Для обозначения безопасных мест используются сферические знаки в красную и белую вертикальную полоску; их можно обходить с любой стороны.

Желтые знаки с топовым знаком, имеющим форму «X», используются для особых случаев, например для обозначения площади, отведенной для гонок или подводного плавания.

Местные власти иногда устанавливают специальные буи и маяки для выражения особых местных требований, подробности о них можно найти в «Руководстве по плаванию» или в лоции по конкретному фарватеру.

Эта система применяется в большинстве регионов мира. Ее достоинство состоит в указании опасных мест. Для этого используются буи и маяки, причем они располагаются так, чтобы опасное место можно было определить по компасу.

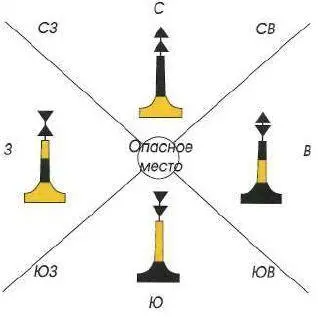

Знаки кардинальной системы красят в черный и желтый цвета, на них устанавливают отличительные топовые знаки и белые огни, чтобы они выделялись среди прочих навигационных знаков. Рисунки на этой странице показывают, как работает эта система.

Северный знак указывает, что опасное место находится к югу от буя. Его верхняя половина выкрашена в черный цвет, а нижняя – в желтый. Топовый знак состоит из двух конусов, расположенных один над другим,

их вершины направленывверх. Ночью знак посылает продолжительные серии белых вспышек.

Южный знак показывает, что опасное место находится к северу. Его верхняя половина выкрашена в желтый цвет, а нижняя – в черный. Топовый знак состоит из двух конусов, расположенных один над другим, их вершины направлены вниз. Его фонарь дает шесть коротких белых вспышек, а потом одну долгую.
