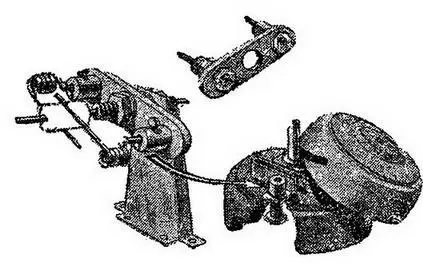

Рис. 49. Конструкция щеткодержателя и щеток.

В отверстии гнезда ось якоря будет болтаться. Нужно вставить в гнездо проволочный подшипник. Сверните на оси спираль из миллиметровой медной проволоки, витков в 6—7, и заложите ее внутрь гнезда. Если спираль-подшипник будет выскакивать, оберните ее слоем тонкой бумаги и вдвиньте с небольшим усилием. Если спираль войдет слишком туго и сожмется, ось не будет вращаться достаточно легко.

Стойку со щеткодержателем можно привинтить маленькими винтиками к дощечке основания. Лучше сразу установить обе стойки с подшипниками и сразу привинтить их, иначе трудно будет добиться правильного вращения ротора.

Привинтите к дощечке две пружинные клеммы и соедините все обмотки так, как в четвертом моторе (рис. 41). От контактов щеткодержателя проведите гибкие провода, свернутые спиралями, чтобы они не мешали поворачивать щетки.

Соединения лучше сделать по схеме «последовательно» (рис. 42, внизу), чтобы мотор работал и от батарейки карманного фонарика.

Пробовать лучше всего при довольно большом напряжении— 8—12 вольт, от трансформатора. Проверьте, прикасаются ли щетки к обкладкам коллектора, не нажимают ли слишком сильно. Мотор должен сразу заработать.

Поворачивая щеткодержатель, найдите такое положение щеток, при котором быстрее всего вращается ротор. Вы увидите, что есть такие положения щеток, при которых якорь совсем останавливается, а затем после дальнейшего небольшого поворота щеток начинает вращаться в другую сторону.

Так без переключений, лишь поворотом щеток, можно получить вращение в нужном направлении и регулировать скорость вращения якоря.

Когда отрегулируете работу мотора при напряжении 8—12 вольт, уменьшите подаваемое напряжение и подберите положение верхней части статора. Постарайтесь придвинуть ее как можно ближе к якорю. Мощность мотора очень резко возрастает от малейшего приближения. Только не увлекайтесь, не придвигайте чересчур близко: якорь при вращении будет задевать за статор, и при этом мотор потеряет мощность.

Бывает, что после регулировки на небольшом напряжении— 4—б вольт — при включении на 8—12 вольт якорь задевает за статор.

Это случается тогда, когда подшипники сделаны не точно по оси и якорь болтается в них. Если вы рассчитываете пользоваться мотором при большом напряжении, то придется немного приподнять верхнюю часть статора.

Статоры всех заводских электромоторов изготовляются в виде колец. Это выгоднее всего, потому что якоря этих моторов имеют форму цилиндра, а цилиндр экономнее всего окружить кольцом.

Сделать кольцевой статор самодельного мотора довольно трудно, а еще труднее поместить © него якорь так, чтобы полюсы якоря получились на небольшом расстоянии от полюсов статора.

Когда мы конструировали наш шестой электромотор (рис. 50), мы стремились разрешить эти две задачи и добиться простоты изготовления всех частей. Наш статор и все другие железные части мотора сделаны из жести от консервных банок, а для облегчения сборки и регулировки мы сделали «башмаки» полюсов статора выдвижными.

Это дает возможность легко собрать мотор, а затем, вдвигая и выдвигая «башмаки», добиться очень точной регулировки, как в пятом моторе, передвиганием верхней части статора.

Конечно, щетки © этом моторе поворотные. Одна стенка мотора, так называемая «крышка», сделана съемной. Благодаря этому мотор легко разбирается для ремонта.

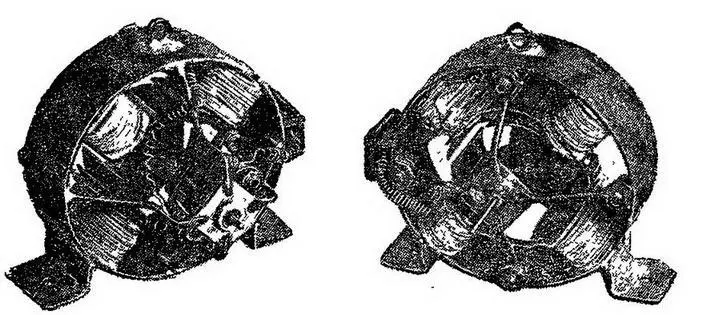

Рис. 50. Фото мотора с кольцевым статором. Слева — вид со стороны щеток, справа — со стороны съемной крышки.

По внешнему виду шестой электромотор получился очень похожим на заводской; его удобно установить на любую модель, и даже при маленьких размерах он дает большую мощность.

Чтобы сделать этот мотор, надо обязательно уметь паять; зато при хорошем изготовлении он неплохо работает даже от одной батарейки карманного фонарика. Еще лучше работает мотор от трансформатора, понижающего напряжение городской сети до 4—8—12 вольт. Больше 12 вольт давать нельзя, потому что будет сильно нагреваться обмотка.

Нам важно, чтобы трансформатор-давал ток достаточной силы. Очень часто самодельные моторы плохо работают именно из-за недостаточной силы тока. Например, от 8-вольтового звонкового трансформатора «Гном» мотор не развивает полной мощности. Обмотки «Гнома» сделаны из очень тонкой проволоки, и поэтому «Гном» не дает нужного тока.
