А. Абрамов - Самодельные электрические и паровые двигатели

Рис. 45. Изготовление коллектора.

Если на этом якоре три полюса, значит и коллектор должен иметь три обкладки. Он изготовляется таким же способом, как и коллекторы предыдущих моторов (рис. 45). Готовый коллектор наденьте на ось и принимайтесь за обмотку якоря.

Провод нужен диаметром 0,3 мм.

Перед обмоткой оберните якорь одним-двумя слоями парафинированной бумаги. Схема обмотки показана на рисунке 46.

На каждый сердечник якоря нужно намотать ’по 150 витков, по 8 м провода. Удобнее всего сделать это так. Вбейте в стол два гвоздя на расстоянии 1 м или 0,5 м один от другого. На одном из гвоздей закрепите конец провода и натяните его между гвоздями восемь раз, если расстояние между ними 1 м, и шестнадцать раз, если расстояние 0,5 м. Не снимая провода с гвоздей, перемотайте его на один из сердечников аккуратно, виток к витку.

Так же заготовьте 8 м провода для обмотки другого сердечника. Если первый Сердечник начали обматывать от оси, второй нужно начать так же и в ту же сторону. Точно так же обматывается и третий сердечник.

Все концы и начала соседних обмоток соединяются и прикручиваются к ближайшим обкладкам коллектора. Коллектор должен быть расположен так, чтобы щели между его обкладками получились между полюсами якоря.

Обмотанный якорь с коллектором проверьте еще раз на контрольном станочке, подправьте его и возьмитесь за изготовление статора. Конструкция статора изображена на рисунке 47. Там видно (справа внизу), что верхняя часть немного длиннее нижней и помещается снаружи ее.

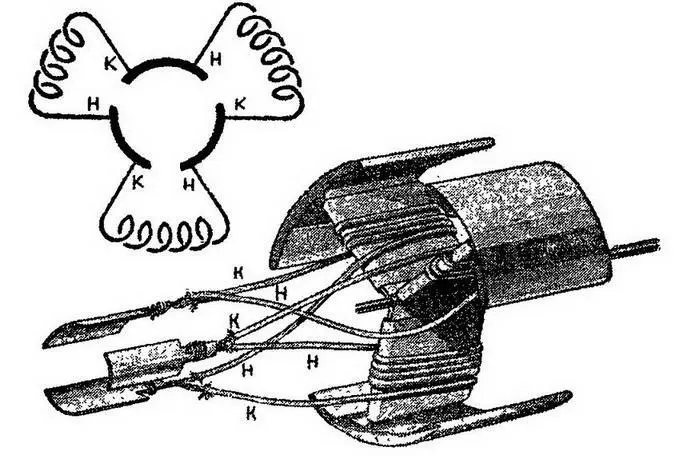

Рис. 46. Схема обмотки якоря.

Катушки статора должны быть очень прочными, иначе при вдвигании верхней части статора они повредятся. Лучше всего сделать их жестяными. Оберните те части статора, где будут катушки, полосками жести, оклейте жесть бумагой и снимите обоймы, разобрав статор. На снятые обоймы приклейте картонные «щеки» и можете обматывать.

На каждую катушку намотайте по 150 витков, по 10 м провода диаметром 0,4 мм. Попробуйте, вставить обе части статора в катушки и примерьте, как входит между ними якорь. Готовый статор поставьте на две дощечки и притяните к основанию двумя жестяными П-образными полосками (рис. 48). Размер дощечки-основания — 7,5 X X 9 см.

Одну стойку подшипника и самый подшипник сделайте так, как для четвертого мотора (рис. 37, справа). Это подшипник для той стороны оси якоря, где нет коллектора. Стойку подшипника другой стороны нужно сделать немного иначе, но сначала изготовьте поворотные щетки.

Нужно достать штепсельное гнездо от радиоприемника или от штепселя обычной осветительной проводки, кусочек фибры или другого изоляционного материала толщиной 1,5—2 мм, два контакта от выключателя, кусочек медной проволоки диаметром 1,5—2 мм и кусочек медной проволоки диаметром 1 мм.

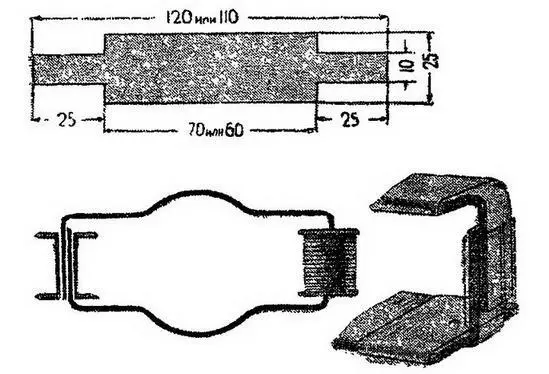

Рис. 47. Конструкция статора.

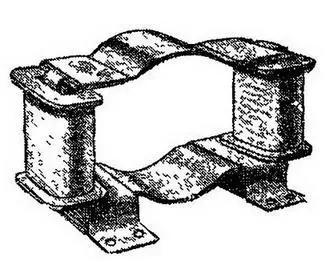

Рис. 48. Готовый статор.

На рисунке 49 показаны детали щеток. Вырежьте из фибры полоску длиной 32 мм и шириной 10 мм. Закруглите ее концы и просверлите три отверстия: одно в центре, по наружному диаметру нарезки гнезда, и два на концах, по наружному диаметру нарезки контактов. В эти отверстия вставьте контакты и накрепко притяните гайками. Концы контактов, выступающие за гайки, спилите напильником, но оставьте немного нарезки, чтобы можно было еще подложить провода для соединений.

Отрежьте два кусочка двухмиллиметровой проволоки длиной по 1,5 см и к их концам припаяйте концы миллиметровых проволок. Эти проволочки сверните на толстом гвозде в спирали по 3—4 витка и оставьте свободными прямые концы длиной по 2—3 см.

Такие щетки очень хорошо пружинят, а в контактах их можно поворачивать, увеличивая или уменьшая нажим. Весь щеткодержатель со щетками может поворачиваться на гнезде и, когда найдено наивыгоднейшее положение, закрепляется на месте второй гайкой гнезда.

Теперь понятно, что стойка второго подшипника должна иметь отверстие по наружному диаметру нарезки гнезда. Эту стойку можно сделать так, как для четвертого мотора (рис. 37, слева)-, только пошире. В стойку со стороны загнутых краев вставьте гнездо, наденьте шайбу и затяните гайкой. Затем наденьте вторую шайбу, щеткодержатель, третью шайбу и наверните вторую гайку (рис. 49).
