Наиболее удобны для применения куски величиной с горошину; более крупные можно раздробить.

Так как горящая сера имеет резкий и неприятный запах, изготовление кристаллов лучше всего производить на открытом воздухе. Ни в коем случае не следует вдыхать выделяющиеся при этом пары.

Кристалл не рекомендуется брать руками, надо захватывать щипчиками или проволочной скобочкой. Время от времени кристалл нужно чистить и промывать: пыль смахивается пёрышком птицы, промывается кристалл чистой горячей водой или бензином.

Изготовление конденсаторов постоянной ёмкости

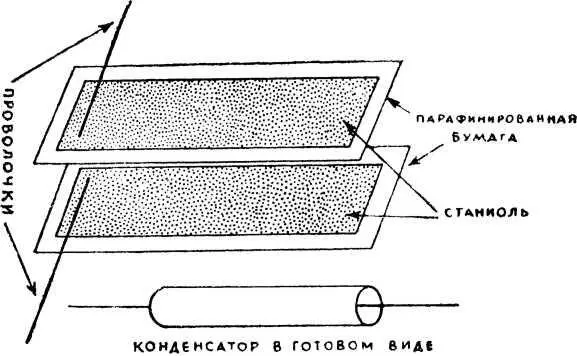

Конденсаторы изготовляются из двух пластинок станиоля размером 100X30 миллиметров и двух листочков бумаги, пропитанной в расплавленном парафине или воске, размером 110X40 миллиметров (рисунок 18).

Рис 18 Сначала кладут бумажку на неё листочек станиоля к нему подкладывают - фото 20

Рис. 18.

Сначала кладут бумажку, на неё листочек станиоля, к нему подкладывают медную проволочку. Затем кладут вторую бумажку, на неё станиоль и проволочку, выходящую с другой стороны. После этого полученную стопку осторожно закатывают в трубочку, которую помещают в гильзу папиросы и заливают парафином, варом или сургучом. ёмкость такого конденсатора около 1200 микромикрофарад.

Антенна и заземление

Как бы правильно и хорошо мы ни сделали радиоприёмник, он всё-таки работать не будет, если к нему не присоединить антенну и заземление.

Обычно антенна натягивается между двумя мачтами, установленными на крышах домов или прямо на земле. Верхний горизонтальный провод, подвешенный на концах мачт, носит название горизонтальной части антенны. Провод, соединяющий эту горизонтальную часть антенны с приёмником, называется проводом снижения. Снижающий провод может быть прикреплён к горизонтальной части точно посредине или у одного из концов. В первом случае антенна напоминает букву Т и называется Т-образной, во втором— букву Г и носит название Г-образной. Оба типа антенны ничем существенным между собой не различаются. Их выбор зависит исключительно от условий, допускающих то или иное расположение снижающего провода. На устройство Г-образной антенны идёт меньше провода.

Детекторный приёмник — менее чувствительный прибор, чем ламповый, поэтому антенны для детекторных приёмников нужно устраивать так, чтобы они улавливали даже самые слабые радиосигналы. Такие антенны должны быть подвешены на расстояние 10–15 метров от земли, а длина горизонтальной части должна быть не меньше 30–40 метров.

Перед тем как делать антенну, нужно выбрать её направление. Антенну надо делать возможно дальше от проводов, телефона, телеграфа, электросети, располагая её не параллельно проводам, а, по возможности, под прямым углом. Затем выбирают место для мачт, используя для этого находящиеся вблизи высокие здания или деревья. Если их нет, то придётся ставить на крыше дома мачты, которые берутся в 5–6 метров высотой и диаметром до 9 сантиметров у основания. В основании каждой мачты делается угловой вырез, которым она плотно ставится на гребень крыши с расчётом, чтобы под ней были балки стропил.

На расстоянии 50–70 сантиметров от верхушки мачты прикрепляются три оттяжки из обыкновенной, лучше оцинкованной, железной проволоки диаметром до трёх миллиметров. Оттяжки разводятся в разные стороны. Если мачта очень высока, то для прочности делают не один, а два яруса оттяжек. Концы их натягиваются и прикрепляются к крюкам, вбитым в бревенчатые стропила (а не в досчатую подстилку) крыши. На самой верхушке мачты прикрепляется блок или простая железная скоба, через которые пропускается провод или верёвка, служащие для подвески антенны. Это приспособление облегчает ремонт антенны, так как с его помощью можно опускать её горизонтальную часть, не снимая громоздких мачт.

Материал для антенны должен быть прочным, недорогим и хорошо проводящим электричество. Таким требованиям удовлетворяет голый медный провод, а ещё лучше — специальный антенный канатик диаметром в 1,5–2 миллиметра, сплетённый из нескольких тонких медных или бронзовых жил. Можно сделать антенну также из железной проволоки, но обязательно оцинкованной. Берут для антенны и изолированную проволоку, но это только удорожит стоимость антенны.

Чтобы принимаемый сигнал радиостанции не уходил помимо приёмника в землю (например, через мачты), антенна должна быть подвешена на изоляторах, в качестве которых применяются специальные «орешковые» изоляторы или простые ролики, употребляемые при проводке электрического освещения. Можно в крайнем случае использовать обычные катушки для ниток, но их обязательно нужно проварить в минеральном или растительном масле. Без такой обработки они, как изоляторы, не годятся.
