Если наушники неисправны, надо осмотреть их, найти повреждение и устранить его.

Бывает, что радиопередача принимается с хрипом или совершенно не слышна. Причиной служит неисправность детектора. Необходимо заменить испортившийся детектор другим.

Вообще при любой неисправности надо внимательно просмотреть всю цепь приёмника — от антенны до заземления, все соединения в приёмнике, надёжность соединения переключателя, исправность телефонного шнура и другое. Важнее всего — найти повреждение. Исправить его, особенно человеку, который сам сделал приёмник, нетрудно.

Изготовление самодельного детектора

Лучше всего иметь детектор фабричного изготовления.

Но и сделать детектор самому нетрудно. Конструкций их очень много.

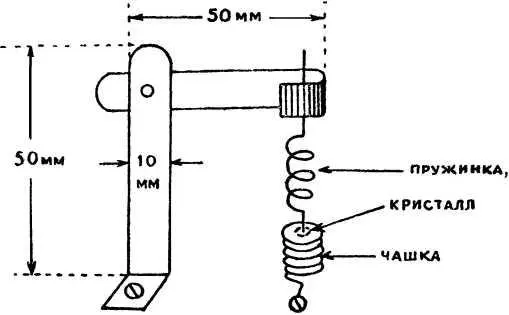

На рисунке 17 даётся детектор, наиболее простой для изготовления.

Рис 17 Две латунные пластинки скрепляются заклёпкой под прямым углом но не - фото 19

Рис. 17.

Две латунные пластинки скрепляются заклёпкой под прямым углом, но не наглухо, чтобы можно было перемещать на кристалле спиральку. Нижний конец вертикальной пластинки привёртывается болтиком (шурупом, можно прибить гвоздём) к крышке ящика. Болтик выходит насквозь, и к нему припаивается провод, идущий от гнезда антенны к детектору.

Пружинка делается из тонкой упругой балалаечной струны и верхним концом припаивается к горизонтальной пластинке.

Очень важно, чтобы конец проволочной спиральки, упирающейся в поверхность кристалла, был заострён, для чего острыми ножницами делается косой срез конца спиральки.

Чашку для кристалла можно свить из проволоки (без изоляции), сделать из жести или свинцовой пластинки. Навивать проволоку нужно на деревянную палочку диаметром в 10 миллиметров. Детекторный кристалл впаивается в чашечку легкоплавким металлом Вуда. Металл кладут в чашечку, которую слегка нагревают над пламенем свечи. Когда металл расплавится, снимают его с огня и осторожно опускают в него кристалл, так, чтобы часть его выступала из металла. В таком виде металлу дают остыть.

Если нет металла Вуда, кристалл обёртывают с боков и снизу станиолем (очень тонкие листки из сплава олова со свинцом, в которые упаковывают конфеты, шоколад и другое) и плотно забивают в чашечку, чтобы получилось хорошее соединение между чашечкой и кристаллом.

Детектор готов.

В продаже имеются детекторы с полупостоянной точкой, по форме напоминающие штепсельную электро-вилку, которая и вставляется в детекторные гнёзда. Детектор этот настроен и должен работать без регулировки. Детекторную пару в нём составляют кристалл кремния и пружинка из твёрдой латуни, которые между собой надёжно соединены.

В случае нарушения чувствительности, что может произойти только от удара или сильного сотрясения, нужно произвести новую регулировку детектора. Для этого отвёрткой плавно поворачивают винтик чашки в ту или иную сторону, пока не будет слышна станция.

Кремнёвый детектор отличается высокой чувствительностью и хорошим постоянством точки.

Изготовление кристалла для детектора

Для изготовления кристалла нужны сера и свинец. Сера может быть взята в чистом виде (серный цвет), но вполне пригодна и обычная техническая сера, имеющая вид грязно-жёлтых комков (имеется в виду не сера, собираемая с деревьев, а та, которая употребляется для дезинфекции на ветеринарных пунктах). Понадобится её немного. Из такого количества серы, которое помещается в напёрстке, получится несколько кристаллов.

Свинец тоже может быть взят в любом виде.

Свинец надо очистить от окиси до блеска, а затем превратить в опилки, напилив их ножовочным полотном, крупным напильником или, проще всего, настрогать ножом.

Серу и свинец берут в равных по объёму количествах и смешивают. Смесь насыпают в железную ложку, пробирку или какую-нибудь жестяную крышку и нагревают в пламени примуса, спиртовки или просто в печке.

Через некоторое время сера расплавится и смесь загорится. Тогда подогрев можно прекратить, а горение будет продолжаться. Когда оно прекратится, надо дать смеси остыть. По внешнему виду она будет напоминать шлак серого цвета. Надо её размять. При этом часть смеси рассыплется в порошок, часть останется в виде твёрдых кусков различной величины, во многих местах усеянных блёстками.

Эти твёрдые куски представляют собою детекторные кристаллы и обладают одинаковыми детекторными свойствами.
