Разберем более подробно необходимые для проверки изделия пункты из списка проверки (смотреть выше).

Линейные габариты

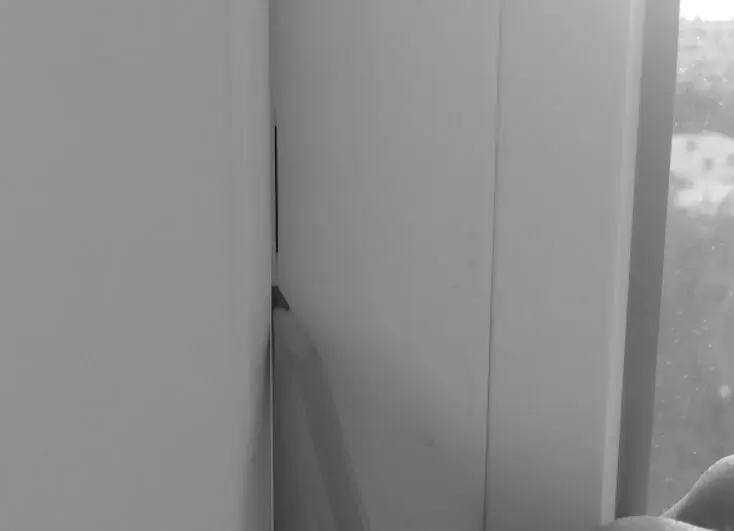

Перед проверкой работы фурнитуры лучше всего сделать отметки на раме при помощи карандаша по периметру створки

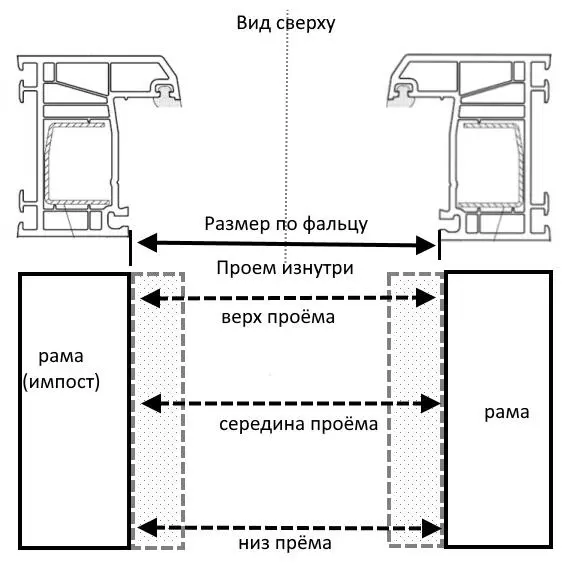

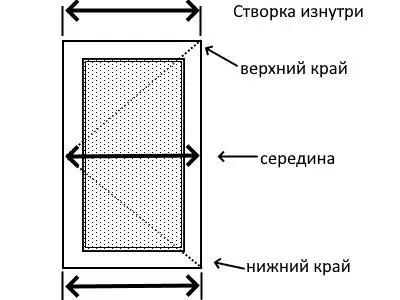

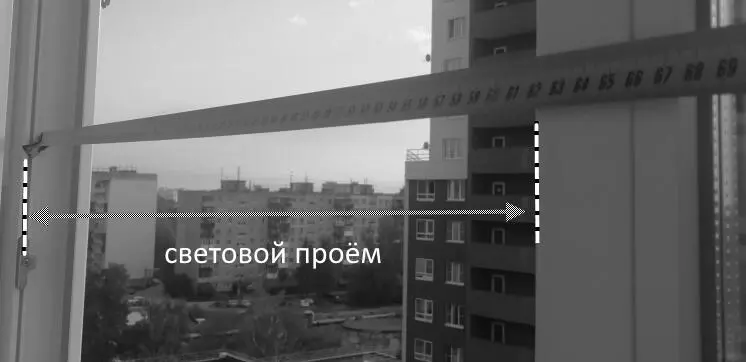

Таким образом можно сразу проверить притвор (пункт проверки 2, 5). Так как створка может провиснуть, карандашная метка не совсем точное определение притвора. Для уточнения размеров притвора лучше всего проверить габариты створки внутри помещения (ширина, высота) и световой проем рамы изнутри

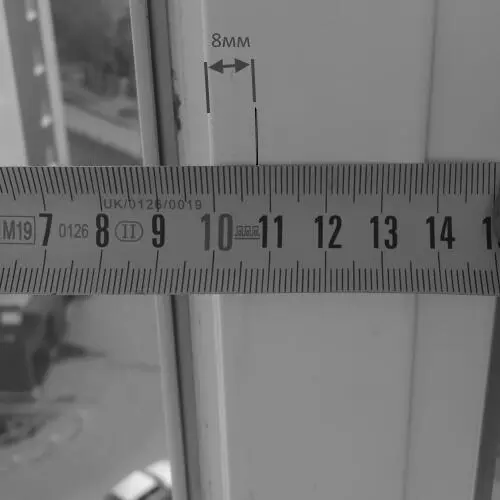

В среднестатистическом окне общая сумма притвора рана 16 мм, то есть притвор в горизонте слева и справа от створки в сумме дает 16, в идеале 8 мм с одной стороны – это стандарт, но зачастую габариты разнятся ±2 мм, карандашная метка вокруг створки помогает это проверить. Если размер притвора в сумме меньше 13мм, это уже брак.

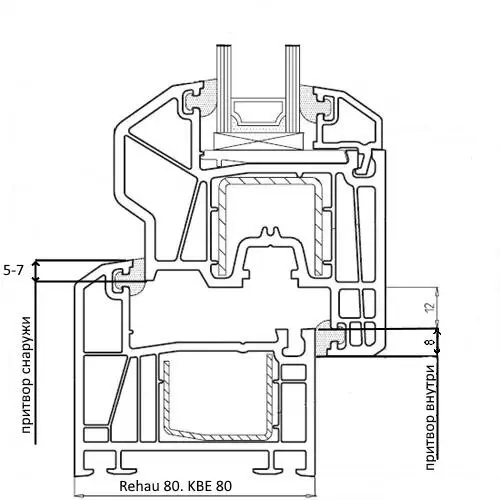

Размер притвора внутри и снаружи рамы не одинаков!!! Многие Сервисники забывают, что ширина разных профильных систем по фальцу не одинакова и считают, что притвор в 5 мм – это мало.

Быстрая проверка притвора – проверить фальцлюфт.

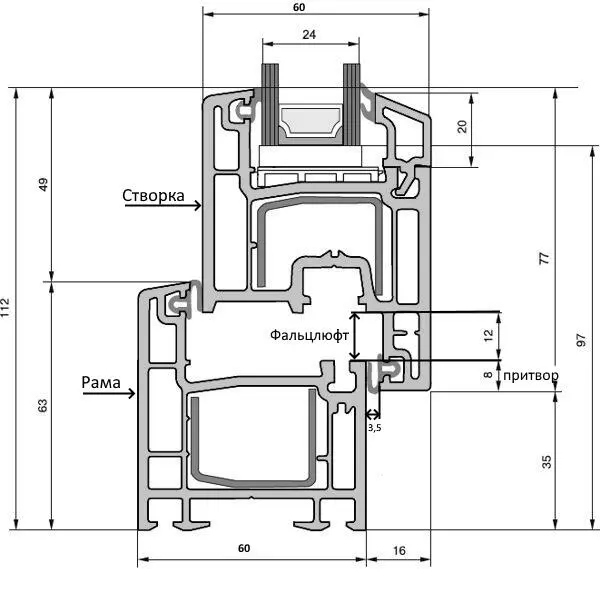

Определение: фальцлюфт – зазор между фальцем (торец, где находится фурнитурный паз) створки и фальцевой части рамы (со стороны открывания створки) на рисунке ниже показан фальцлюфт более наглядно.

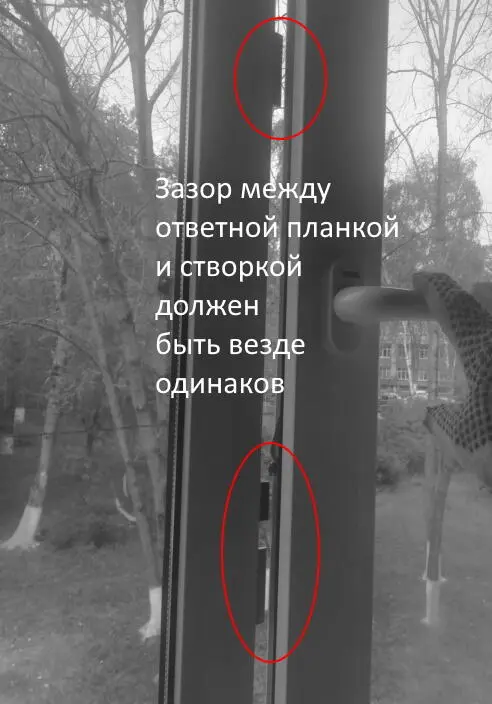

Для разных профильных систем величина фальцлюфта тоже различна. Она колеблется от 4 мм до 12. Не стоит пытаться её проверить с точностью до миллиметра, опытный Сервисник проверяет линейные габариты створки и проема, затем проверяет зазор между ответной планкой и створкой. Так как величина ответной планки статична, то и зазор должен быть одинаковым, между ответной планкой и створкой в любой точке фальцлюфта. Наглядно:

Зазор в среднем должен быть 2-3 мм, такой зазор можно определить «на глаз» или при помощи линейки. Если габариты створки Равны в любой точке проверки, так же, как и проём, а величина зазора не одинакова – требуется регулировка створки.

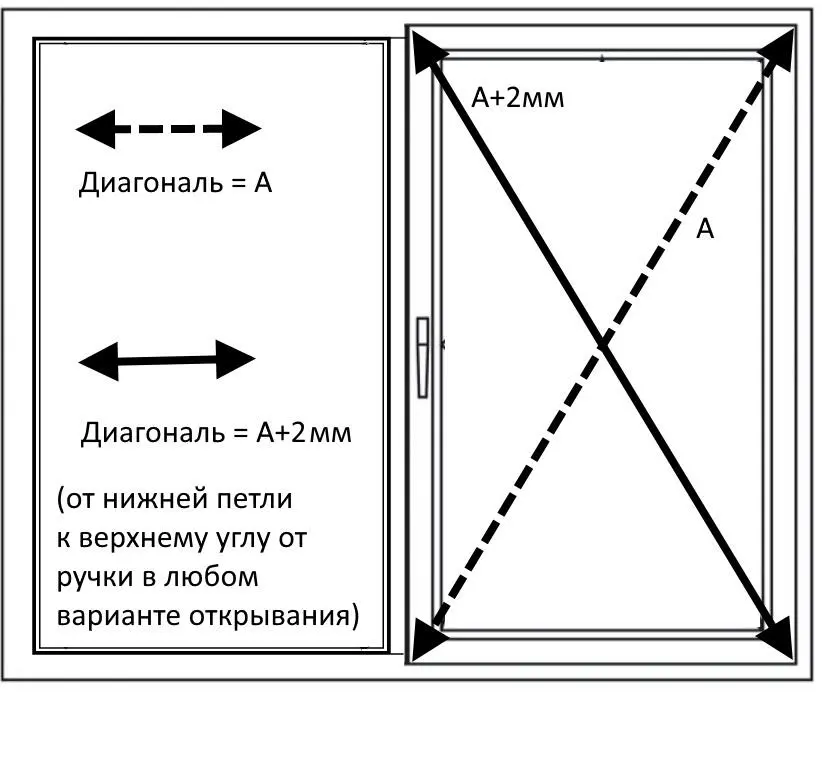

Прежде чем начинать «крутить» (регулировать) створку стоит проверить Диагонали створки.

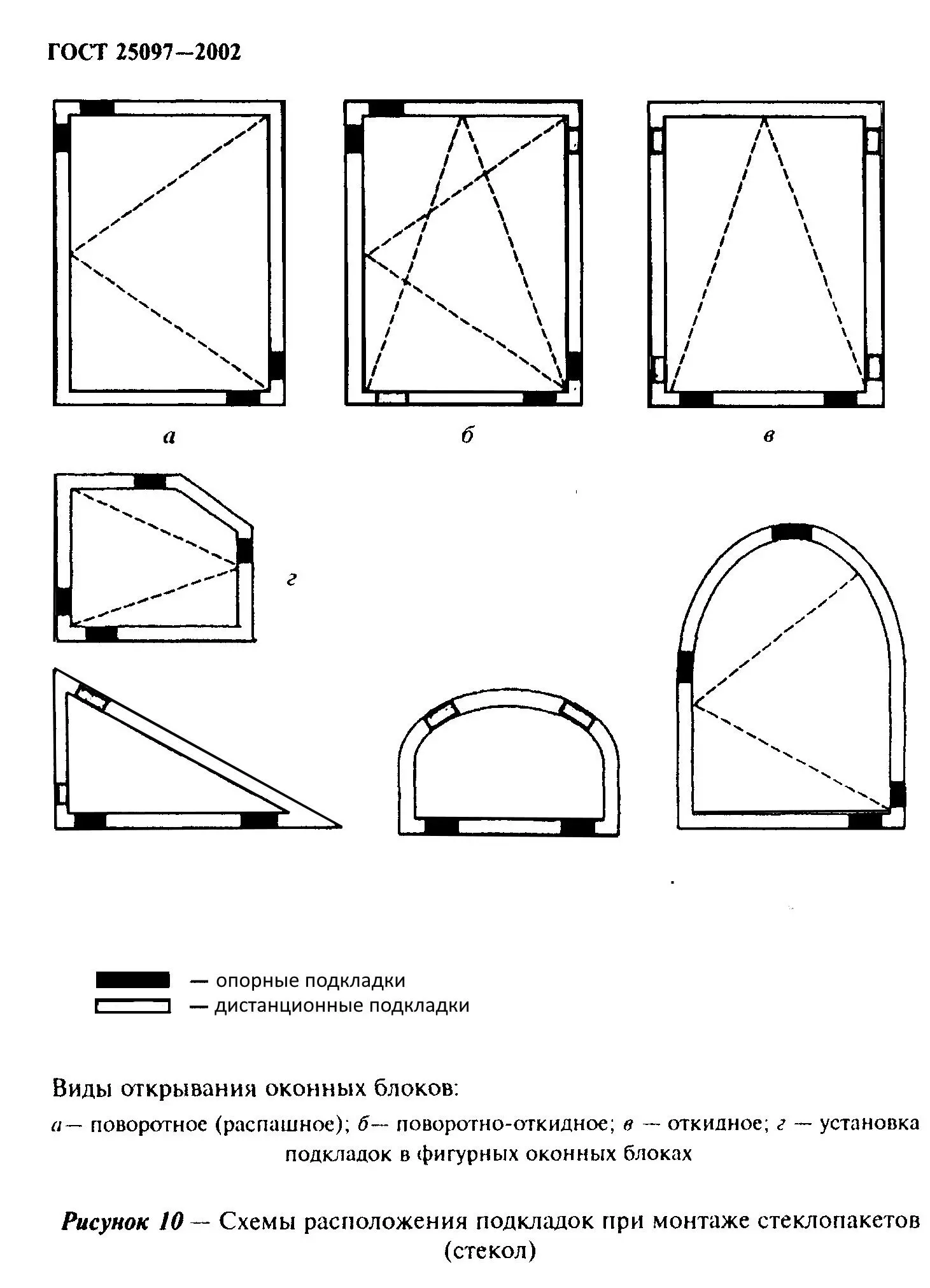

При правильной расклинке

створки, разница в диагоналях должна быть примерно 2-3 мм.

Для правильной работы окна этого обычно достаточно, НО стоит проверить диагональ рамы. Проверка диагонали рамы проста, достаточно поставить уровень внутрь рамы. Если величина отклонения от 0º значительная (пункт 2 списка проверки), то скорее всего потребуется перемонтаж.

Исправление недочётов.

Линейные габариты створки не одинаковы: в том случае, когда регулировка уже невозможна, то есть, верхняя или нижняя петля находится в крайнем положении (при условии, что створка сделана больше, чем надо).

Верхняя или нижняя часть створки меньше более чем на 2 мм (трапеция, у сервисников «морковка») – скорее всего изготовление новой створки

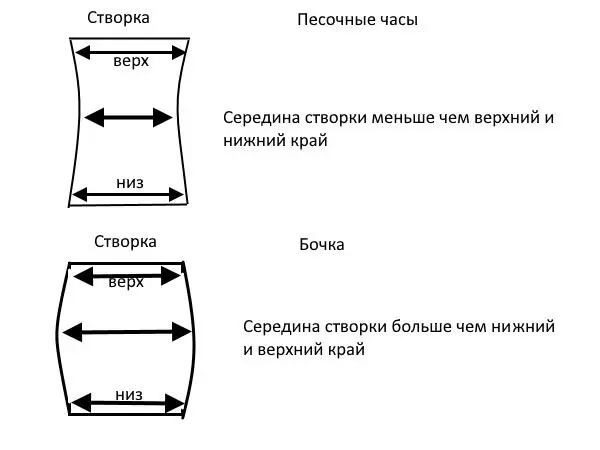

створка «бочкой» или «песочные часы» требуется переклинка створки. Есть решение с прижимом, когда створка делается бочкой, об этом будет написано в не регламентированном решении проблем
