Михаил Алманкин - Ремонт ПВХ-окон от А до Я

12) Дополнительные параметры (индивидуально для некоторых конструкций)

Все, вышеперечисленное, подетально разберем позже, немного в другом порядке, так как некоторые ошибки/дефекты могут входить одновременно в несколько пунктов, примечания на список будут подписаны по номерам из списка (1…12).

99% ошибок при сборке ПВХ изделия на производстве – человеческий фактор, за исключением системных ошибок связанных с оборудованием.

На полностью автоматических линиях вероятность брака стремится к 0.

К сожалению, не очень многие производители могут похвастаться автоматизированной сборкой, и поэтому, рассмотрим ошибки, которые в большинстве случаев встречаются на изделиях ПВХ по вине работников производства.

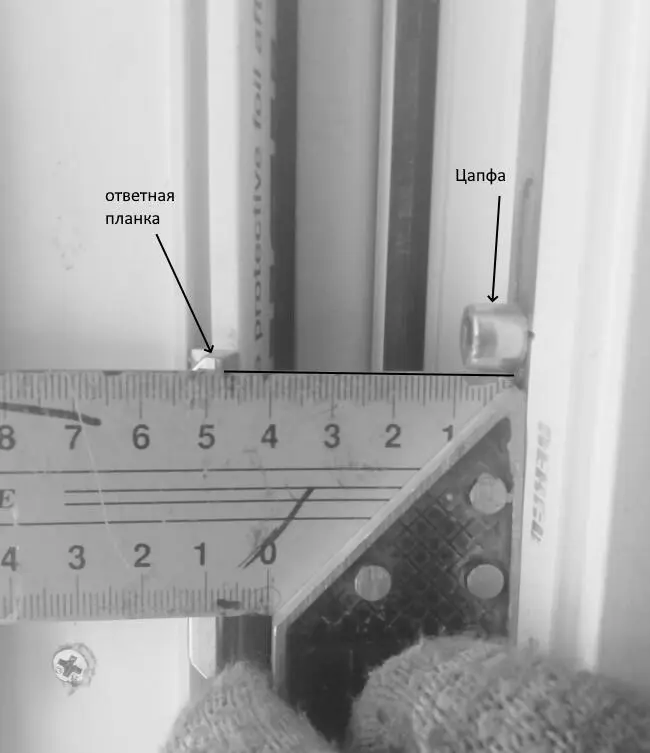

1 Самая популярная ошибка – постановка ответной планки не по месту

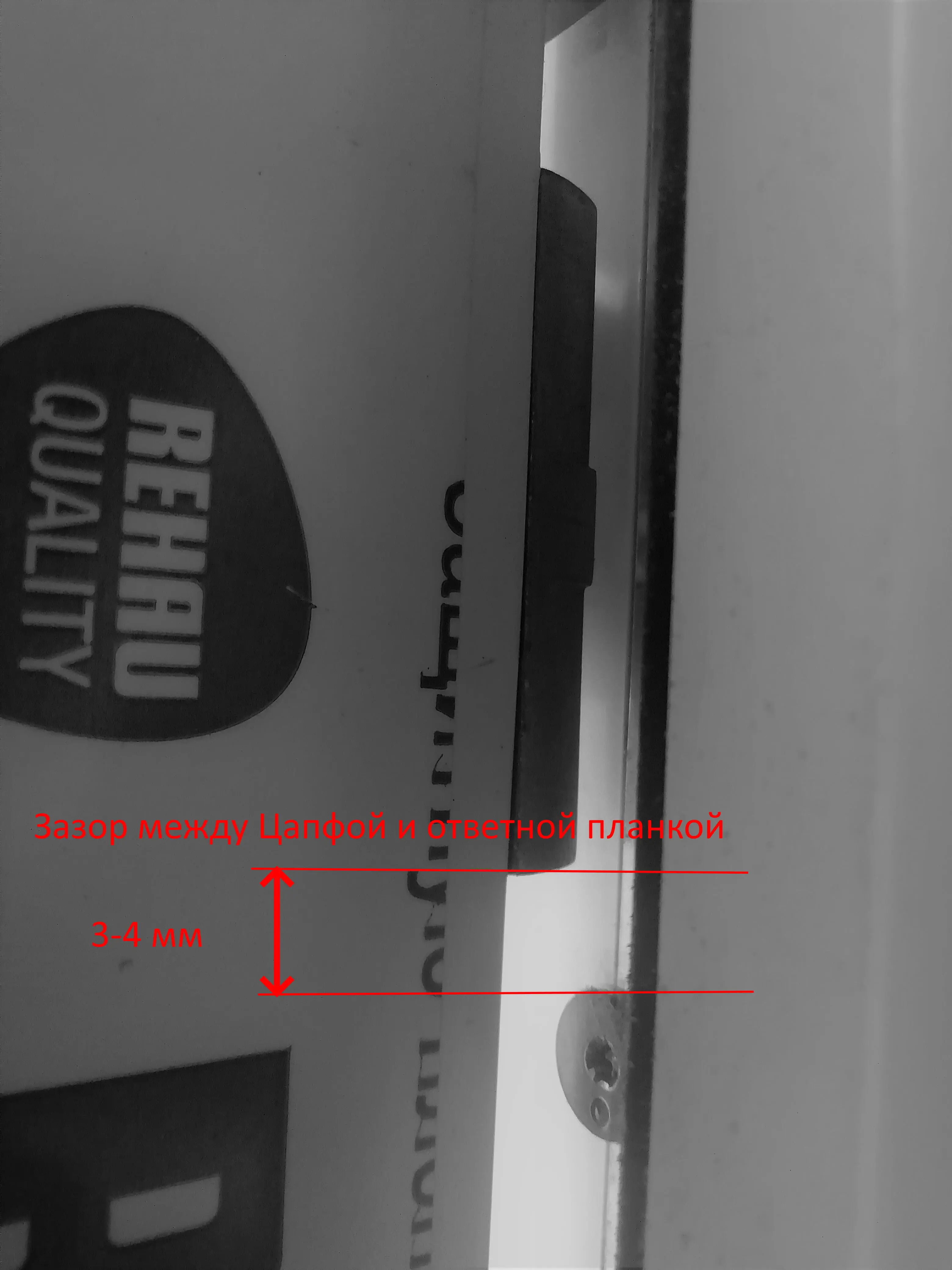

Установка ответной планки вручную сборщиком осуществляется при помощи шаблона, или по карандашной метке. Установка производится на не остекленном изделии, створка после остекления даёт усадку на петлях, что приводит к увеличению зазора между цапфой и ответной планкой, (Пункт 3 в списке проверки) или наоборот уходит в отрицательную величину.

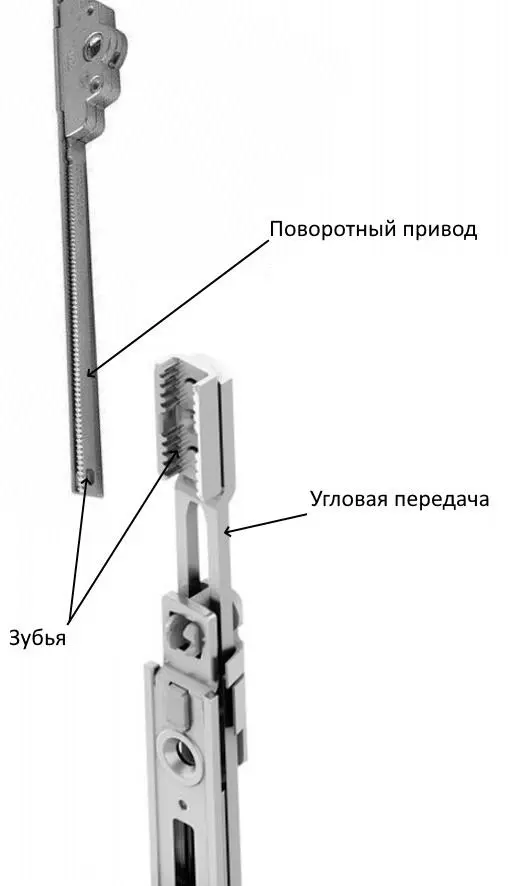

Вторая по распространённости ошибка – неправильная постановка угловой передачи, ошибка на 2-3 зуба,

такую ошибку легко найти, достаточно посмотреть постановку цапф на приводах, когда створка находится в положении открыто (Пункт 3 списка проверки).

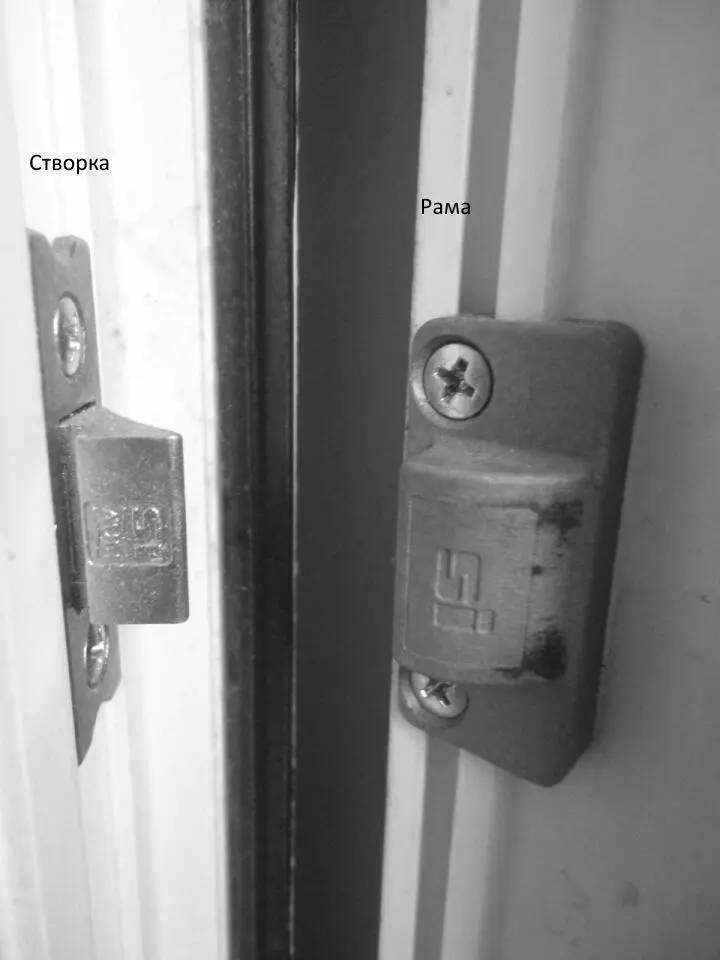

Не самая популярная, но регулярно встречающаяся ошибка – не правильная постановка внешнего прижима (у сервисников – наружный прижим). Не путать со скрытым (внутренним) на фото ниже

.

Когда ответная часть прижима стоит на раме в крайнем верхнем или нижнем положении, пропадает возможность регулировки в одном из направлений, когда на раме 2 прижима и оба в разные стороны. Пропадает сама возможность регулировки, это исправимо, но об этом позже.

Прижимы ставятся по шаблону, но на не остеклённом изделии, и положение створки меняется под нагрузкой стеклопакета.

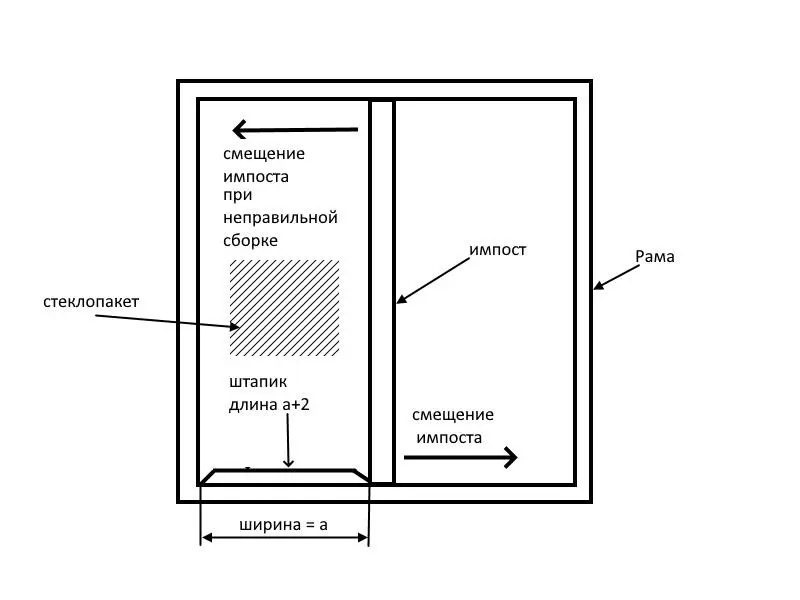

Частый недостаток (не дефект) при сборке изделия, смещение импоста.

При смещении импоста ± 1 мм обычно проблем не возникает, но в случае, когда импост дополнительно смещается из-за того, что штапик для стеклопакета напилен плюсовым размером (на рисунке а+2), то смещение импоста может увеличится до +3 мм, соответственно створка будет задевать. При автоматизированной сборке такие ошибки почти не встречаются. (Пункт списка проверки 2,3)

Неустранимые ошибки производства.

Самая распространенная ошибка, линейные габариты изделий не соответствуют чертежу. Отклонение ±1 мм не критично, но иногда происходит так, что габариты рамы -1 мм, а габариты створки +1 мм, тогда может возникнуть проблема в работе изделия (Пункт списка проверки 2). Данная ошибка чаще всего возникает из-за неправильной работы оборудования на производстве (сбилась настройка пилы, неверная температура сварки, холодный профиль и т. д. причин очень много). Исключением являются не прямоугольные конструкции. Сварка углов происходит вручную, вероятность ошибки очень велика, зачастую притвор в конструкциях далек от ± 8 мм (пункт списка проверки 2,5,8) Створки без прямых углов, так же могут провисать или задевать.

Ещё одна неустранимая ошибка, слишком глубокая зачистка сварных углов. Глубокая зачистка приводит к тому, что в торце изделия появляется отверстие. Глубокая зачистка на лицевой стороне, приводит к тому, что угол выглядит очень не эстетично. При осмотре изделия Заказчиком, это самая распространенная претензия. Виной тому, опять же работа зачистного станка.

Очень редко встречаются поджоги в сварном шве, это результат неправильной работы сварочного станка.
