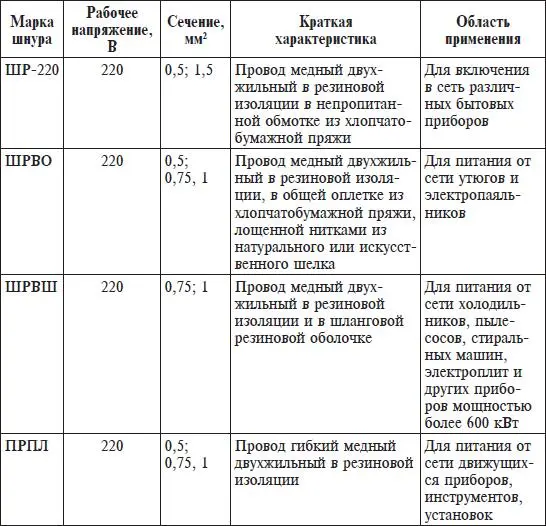

Таблица 15

. Характеристики некоторых марок шнуров

При монтаже электропроводки, как правило, вначале укрепляют ролики, а потом на них укрепляют шнур. Ролики крепят к стенам и потолку с помощью шурупов. Прибивать ролики гвоздями не рекомендуется, так как они могут расколоться от удара молотка. Электропровод к роликам крепят с помощью кольца, отрезанного от полихлорвиниловой трубки с толщиной стенки 1,5–2 мм, но чаще всего с помощью тесьмы.

В помещениях с повышенной влажностью каждый провод прокладывают отдельно. При проводке электропроводов через стенку из одной комнаты в другую в стенах проделывают отверстия диаметром 1,5–2 см, в которые вставляют резиновые или пластмассовые трубки. На концы трубок надевают фарфоровые втулки. Необходимость трубок и втулок диктуется желанием предохранить провода от механических повреждений.

Если шнур огибает какое-нибудь препятствие (угол стены или балку) или пересекает другие провода, на него необходимо надеть кусок резиновой или пластмассовой трубки.

Параметры электропроводов

Все провода можно разделить по зависимости площади сечения жил от допустимого значения проходящего тока. Для выбора площади сечения провода необходимо знать максимальную силу тока, которая возможна в проводнике с учетом нагрева его изоляции. Рабочая температура нагрева проводов и шнуров в резиновой изоляции не должна превышать 65 °C, а в пластмассовой – 70 °C. При комнатной температуре 25 °C допустимый перегрев изоляции не должен превышать 40–45 °C. Исходя из этого, в таблицах 16 и 17 приведены максимально допустимые токовые нагрузки для проводов разного сечения из меди и алюминия. Этими данными можно воспользоваться при выборе площади сечения проводов для внутриквартирной проводки. Приведенные данные в основном относятся к маркам проводов, приведенных в таблице 15.

При прокладке в трубах нескольких проводов выбор площади сечения производят по таблицам 16, 17, исходя из значения допустимого тока, уменьшенного на 10–20 %. Это связано с тем, что провода нагревают друг друга, а условия охлаждения в трубном канале хуже, чем на открытом воздухе.

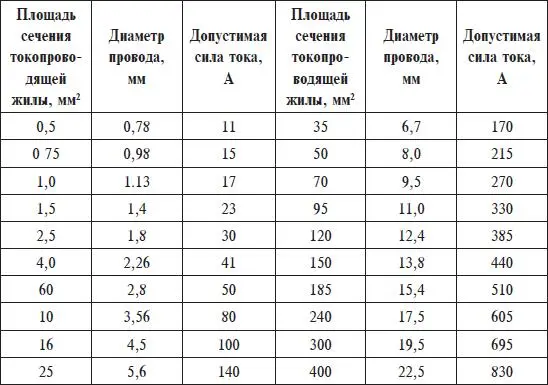

Таблица 16

. Допустимые токовые нагрузки для проводов с медными жилами с резиновой или полихлорвиниловой изоляцией

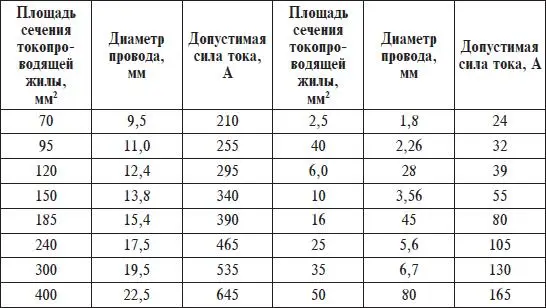

Таблица 17 . Допустимые токовые нагрузки для проводов с алюминиевыми жилами с резиновой или полихлорвиниловой изоляцией

Если площадь сечения провода S неизвестна, то штангенциркулем измеряют его диаметр d, и по формуле: S = 0,785d2, где S – площадь сечения в мм2, d – измеренный диаметр провода в мм, получают необходимое значение.

Прибор для контроля состояния изоляции электрических цепей

Для предотвращения короткого замыкания в электрических цепях необходим постоянный контроль за техническим состоянием изоляции проводов. Для этих целей обычно пользуются специальным прибором, который можно сделать и самостоятельно.

При помощи такого прибора можно произвести испытание изоляции электрических цепей, определить прямое короткое замыкание или пробой изоляции. Данный прибор представляет собой не что иное, как преобразователь низкого напряжения в высокое. Он питается от источника с напряжением 1,5–2 В. Частота колебаний преобразователя составляет порядка 1–2 кГц. В качестве индикатора используются две миниатюрные неоновые лампочки. Прибор включать без нагрузки нельзя, так как может выйти из строя транзистор. При испытании сопротивления изоляции прибор подключается к цепи контактами ХР1 и ХР2. Индикатором включения прибора служит лампочка HL1 (см. рис. 1).

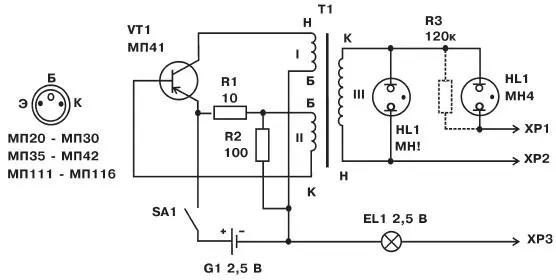

Рис. 1. Принципиальная схема испытателя сопротивления изоляции проводов

Потенциал зажигания лампочки HL2 несколько ниже, чем лампочки HL1. Лампочка HL2 вспыхивает сильнее или слабее в зависимости от величины сопротивления изоляции. В этом случае постоянно светящаяся лампочка HL1 может погаснуть. Прибор очень чувствителен и начинает давать показания при сопротивлении изоляции линии 10 МОм и более. Если промежуток между контактами ХР1 и ХР2 будет влажным, лампочка HL2 будет давать ложные вспышки.
