Если высота дома не позволяет установить изоляторы ввода на высоте 2,5 м, то ввод выполняют с помощью изогнутой металлической трубы диаметром 1/2 или 3/4 дюйма с закрепленными на ней изоляторами. Трубу изгибают и в верхней ее части крепят хомутом или сваркой траверсу с двумя изоляторами. Сама труба устанавливается на стене дома при помощи 2–3 скоб из листовой стали. В этом случае для ввода необходимо взять провод в надежной резиновой изоляции и протянуть в трубу сразу два провода. Перед протягиванием проводов на них желательно надеть резиновую трубку. На выходах из трубы проводП нужно плотно замотать изоляционной лентой, чтобы в трубе не циркулировал воздух и не накапливалась вода.

Внутрь помещения вводят провода с помощью специальных фарфоровых втулок. Расстояние между проводами в кирпичных домах должно быть не менее 50 мм, а в деревянных – не менее 100 мм. Места выхода проводов из фарфоровых втулок необходимо уплотнить цементным раствором или специальной кабельной пряжей.

Способы прокладки электропроводки

Введенные в помещение провода подключаются к распределительному щитку, от которого провода идут к квартирному электросчетчику. С него начинается электросеть загородного дома или городской квартиры.

Однофазные счетчики устанавливаются на металлических щитках. Квартирные щитки служат для распределения и учета электрической энергии, а также защиты от перегрузок, токов короткого замыкания. Щитки выпускаются в соответствии с ГОСТ 9413-69 (см. таблицу 14). Квартирные щитки типа ЩК-9—ЩК-12 поставляются без счетчиков, которые приобретаются отдельно.

Щитки выпускаются с резьбовыми предохранителями или автоматическими выключателями типа АБ-25, устанавливаемыми в фазном и нулевом проводах. Квартирные щитки типа ЩК-13—ЩК-16 устанавливаются в нишах и выпускаются с вводными двухполюсными пакетными выключателями ПВ-2-25 и резьбовыми предохранителями типа Ц27 (ЩК-14, ЩК-16) или автоматическими выключателями типа АБ-25 (ЩК-13, ЩК-15). Щитки устанавливаются на стене и монтируются после устройства ввода и выполнения внутренней электропроводки.

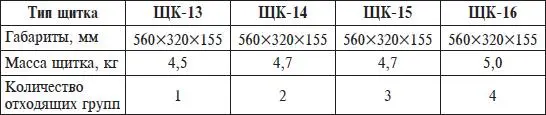

Таблица 14

. Технические данные квартирных щитков

Сверху щитка нанесены четыре заводские наметки. Одну из наметок открывают для ввода проводов комнатной проводки. На два одножильных провода надевают изолированные трубки, окольцовывают и подключают к нижним зажимам предохранителей. Другие концы проводов выводят на лицевую панель через второе и четвертое отверстия в щитке для подключения к счетчику. Провода ввода выводят через первое (фазный провод) и третье (нулевой провод) отверстия. Щиток после присоединения проводов устанавливают на опорном основании вертикально по отвесу с таким расчетом, чтобы закрывались вводные втулки, и закрепляют шурупами.

Провода на щитке загибают вверх, обрезают на уровне горизонтальных шлицов для крепления счетчика и снимают с концов жил изоляцию на длину 20–25 мм. После этого отверткой ослабляют прижимы на зажимной колодке, вводят в них концы проводов и снова прижимают. Счетчик крепят к щитку тремя винтами и закрывают крышкой зажимную колодку.

Отрезают излишки проводов электропроводки, запитывающейся от щитка, надевают изоляционную трубку, зачищают концы жил, оконцовывают колечком, вводят в открытое отверстие в щитке и подключают к верхним зажимам предохранителей. На колодки предохранителей устанавливают защитные крышки, крепят их винтовыми пластмассовыми шайбами и ввинчивают пробки.

От счетчика провода идут к предохранительному щитку, а от щитка – к розеткам и электроосветительной арматуре. Электропроводка внутри помещений может быть открытой и скрытой. Выбор способа прокладки проводки зависит от характера помещения. В сухих отапливаемых помещениях, а также подсобных помещениях с относительной влажностью не выше 60 % разрешается выполнять любые виды электропроводок.

Для электропроводки внутри помещений используют специальные марки проводов. В загородных домах обычно используется открытая проводка. Для такой проводки применяют специальный провод, называемый электрическим шнуром. Шнур состоит из двух свитых изолированных проводов. Для придания шнуру гибкости используемый в нем провод делают многожильным. По стенам и потолку шнур прокладывают на фарфоровых роликах. На угловых и конечных роликах шнур закрепляется тесьмой. Характеристики некоторых марок шнуров даны в таблице 15.
