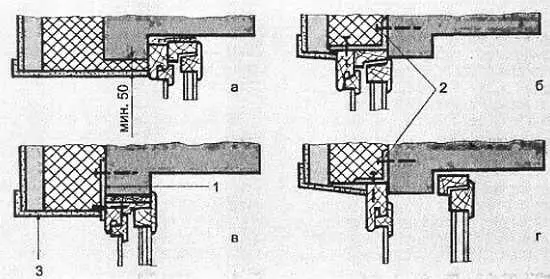

Рис. 26. Варианты размещения оконных коробок при наружном утеплении стен:

а— на прежнем месте; б— в толще утепляющего слоя; в — со сдвижкой наружу, но в габаритах стены; г— с раздельной установкой наружной и внутренней коробок; 1— фиксирующая планка из нержавеющей стали; 2— крепежный уголок из нержавеющей стали; 3— наличник (поставляется в комплекте с облицовкой)

Монолитные конструкции стен из шлакобетона, керамзитобетона, опилкобетона и других малоэффективных материалов и раньше не пользовались большой популярностью. С приходом в строительство новых полимерных материалов они скорее всего совсем пропадут из виду.

На смену им приходят оставляемые полимерные опалубки. Принципиальное отличие этих систем заключается в том, что утеплитель выступает в роли опалубки, в которую заливают несущий бетонный каркас. Эти системы пришли в Россию в 90-е годы и активно внедряются рядом совместных и зарубежных фирм, например, российско-германской «Пластбау» или канадской «Роял билдинг систем». Пока эти фирмы строят многоэтажные дома, но высокая технологичность, простота конструктивных решений, нетребовательность к механизации строительных работ позволяют использовать эту новую технологию для малоэтажного жилого строительства.

Оставляемой опалубкой в системе «Пластбау» служат пустотелые блоки из пенополистирола, в пустотах которых устанавливают арматуру и замоноличивают колонны скрытого каркаса здания (рис. 27).

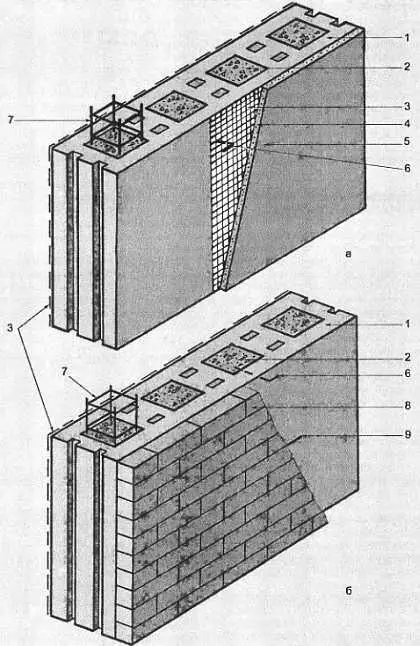

Рис. 27. Наружные стены «Пластбау»:

а— пенополистирольный элемент стены с мокрой штукатуркой б— тоже с облицовкой кирпичом; 1— пенополистирольная панель (неснимаемая опалубка); 2— монолитный бетон; 3— сетка «Рабица»; 4— штукатурка; 5— краска; 6— анкер для крепления сетки, либо для кирпичной облицовки или какой-либо другой облицовки; 7— арматурный каркас; 8— облицовочный кирпич; 9— армирование кладки

Эту конструкцию наружной стены назвали альтернативной, так как она принципиально «обратна» широко применяемым трехслойным конструкциям из кирпича, камня или дерева. В ней нет мостиков холода, поскольку более плотный материал спрятан в менее плотном. Незначительная масса пенополистирольных блоков позволяет производить монтаж без помощи грузоподъемных механизмов. Монтаж можно производить вручную. Конструкция перекрытия также выполнена из пенополистрольных блоков, вес которых всего 3–4,5 кг. Стены отделывают штукатуркой по сетке или облицовывают кирпичом, при желании их можно отделать плитными облицовочными материалами.

В утепление конструкции стен входит утепление их глухой части и утепление откосов проемов с заменой окон и балконных дверей старых построек. Для наружного утепления стен применяют два конструктивно-технологических решения: «мокрое» (с оштукатуриванием по закрепленному на стене утеплителю) и сборное (с облицовкой утепленной стены сборными декоративными плитами или обшивкой стены погонажным материалом) (см. рис. 28).

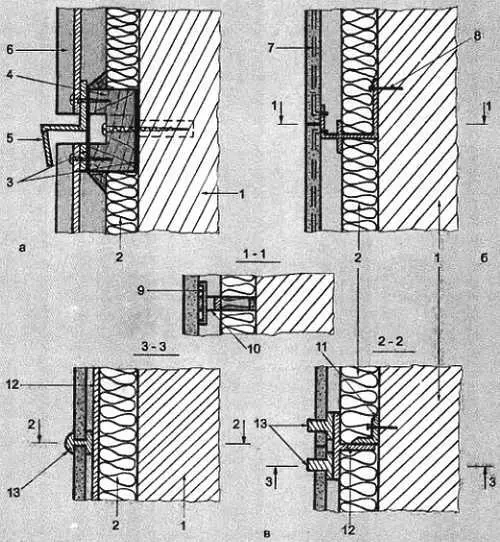

Рис. 28. Варианты крепления облицовочных плит при наружном утеплении стен:

а— по деревянному каркасу; б— с крепежным элементом из стальной полосы; 1— стена; 2— утеплитель; 3— гидроизоляция деревянных элементов каркаса из одного слоя рубероида; 4— деревянный (вертикальный или горизонтальный) каркас; 5— металлический фартук; б— облицовочная панель (водостойкая фанера, волокнистоцементная, фибробетонная и пр. и пр. плита); 8— дюбель; 9— петлевой выпуск облицовки (может быть использован любой другой вид крепления); 10— крепежный элемент из стальной полосы; 11— оцинкованный уголок (коротыш); 12— каркас из алюминиевого тавра, 13— специальная скоба; в — крепление облицовки скобами
