По большому счету, это только что изложенный вариант, роль облицовки в котором играет кирпичная стенка. Этот вариант (рис. 24) позволяет выполнить стену из двух стенок толщиной в полкирпича с заполнением межкирпичного пространства эффективным утеплителем.

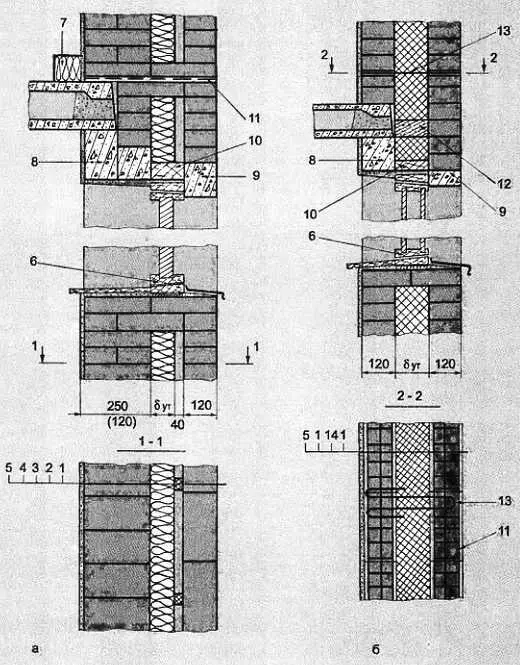

Рис. 24. Варианты кирпичных стен с внутренним утеплением:

а— утепление стены с устройством воздушных полостей и кирпичных диафрагм жесткости; б— утепление стены без устройства воздушных полостей и с анкерными связями; 1— кирпичная стена толщиной 120 мм; 2— фиксатор утеплителя (в данном случае выполнен из жесткого плитного утеплителя); 3— утеплитель; 4— кирпичная стена толщиной 120–250 мм; ш— внутренняя штукатурка; 6— оконный блок (показан условно); 7— валик утеплителя, прикрывающий мостик холода (устанавливают в конструкции пола); 8— усиленная железобетонная перемычка; 9— рядовая железобетонная перемычка; 10— деревянная доска, сечение которой зависит от толщины устанавливаемого утеплителя; 11— арматурная сетка ( д = 3–6 мм); 12— противопожарная рассечка (устраивают посредством перемешивания утеплительной крошки с цементным раствором; 13— анкерная стальная связь; 14— жесткий плитный утеплитель (при устройстве наружной и внутренней версты кирпичной кладки толщиной 120 мм применяется только жесткий утеплитель с Р = 100–200 кПа)

Для увеличения несущей способности стены внутреннюю стенку выполняют толщиной в один кирпич. Стенки связывают между собой анкерной стальной связью, уложенной по армирующей сетке. Кладку армируют и связывают между собой через каждые 5–6 рядов. Поэтажно и под каждым из оконных проемов кладку связывают сплошными кирпичными диафрагмами, образуя тем самым мостики холода. Мостик холода над перекрытием блокируют утеплительным вкладышем, встроенным в конструкцию полов. Мостик холода под оконными проемами остается открытым. Этот узел нуждается в доработке. Частично этого добиваются путем установки небольших вкладышей между кирпичами. Эффективный утеплитель устанавливают в толщу стены непосредственно в период строительства стен. Для его закрепления и устройства воздушной прослойки используют утеплительные вкладыши, устанавливаемые в распор между стеной и листом утеплителя. Недостаток конструкции: изотерма нулевых температур остается в толще стены, но трудоемкость работ по установке утеплителя значительно снижается; зато возрастает трудоемкость каменной кладки. Внутреннюю стенку в этой конструкции можно выполнять из любых материалов как одноручной, так и двухручной кладки. Достоинство: внешнюю стенку можно выполнить из облицовочных кирпичей или природных блоков.

Наихудший вариант утепления (рис. 25).

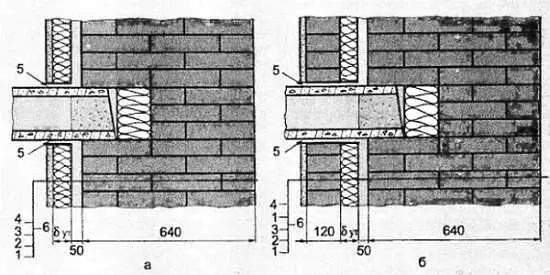

Рис. 25. Варианты конструкций кирпичных стен с внутренним утеплением:

а— со штукатурной облицовкой; б— с кирпичной облицовкой; 1— кирпичная стена; 2— воздушная прослойка; 3— утеплитель; 4— внутренняя штукатурка; 5— щели воздухообмена. Примечание:при высокой вероятности выпадения росы на внутренней поверхности стены или в толще утеплителя (цикличная работа отопления) — утеплитель защищается с внутренней стороны слоем пароизоляции 6

Применяется тогда, когда нужно сохранить внешний вид фасада.

Чаще всего это касается зданий, представляющих архитектурную ценность, или двух многоквартирных домов, утепление которых снаружи не представляется возможным. Утепление устраивают по деревянным рейкам, толщина которых соответствует толщине утеплителя и размеру воздушной прослойки. Шаг установки реек соответствует размерам утеплительных плит, которые устанавливают между рейками в распор. Утеплитель закрывают слоем пароизоляции и облицовочным материалом. Для свободной циркуляции воздуха в воздушной прослойке у нижнего и верхнего перекрытия оставляют щели воздухообмена.

Строительство новых утепленных стен или реконструкция-старых требуют нового подхода к размещению и последующему утеплению оконных и дверных коробок. Оконные коробки (и дверные) могут оставаться на прежнем месте (рис. 26) или быть сдвинуты наружу в зону утепления, а раздельные оконные блоки разделены и раздвинуты по конструкции стены.
