Расчетная толщина утеплителя добирается при устройстве внешнего утепления перекрестным способом.

Конструктивные решения междуэтажных, чердачных и надподвальных перекрытий мало чем различаются между собой. Силовые конструкции таких перекрытий состоят из несущих балок и дощатого настила. Сечение балок и шаг их установки определяют по расчету. В качестве дощатого настила хорошо использовать окромленные, а лучше шпунтованные доски толщиной 50 мм (рис. 22).

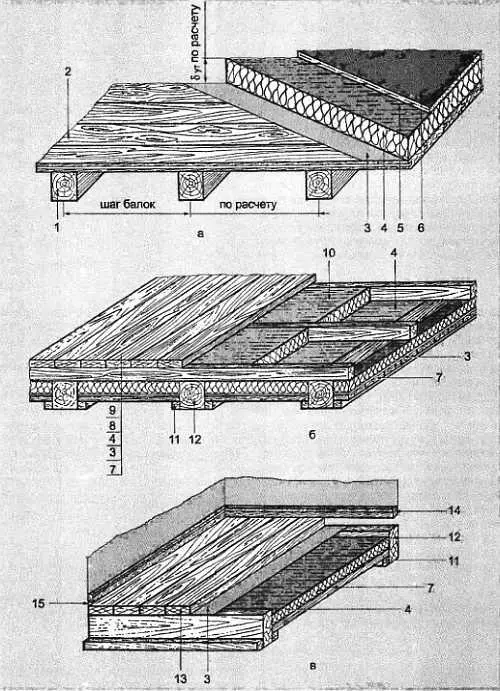

Рис. 22. Перекрытия из деревянных элементов:

а— вариант чердачного перекрытия с утеплением по верхней обшивке; б— вариант перекрестного чердачного утепления; в— вариант надподвального перекрытия с межбалочным утеплением; 1, 12— балки перекрытия; 2— дощатая обшивка; 3— пароизоляция; 4— утеплитель; 5— арматурная сетка; 6— паропроницаемая стяжка; 7— деревянный (дощатый) накат; 8— перекрестный каркас; 9— дощатая обшивка (может быть заменена на паропроницаемую армированную стяжку); 10— второй слой утеплителя; 11— черепной брусок; 13— деревянный пол; 14— плинтус; 15— щель воздухообмена

Для усиления несущей способности перекрытия может быть использована перекрестная схема установки силовых балок. При применении такой схемы перекрытие опирается на все стены здания по контуру. Узлы пересечений балок стягивают хомутами или проволочными скрутками. Перекрестная схема перекрытий применяется крайне редко, так как гораздо проще уменьшить шаг несущих балок и сделать обыкновенное перекрытие. Но на изготовление перекрестного перекрытия расходуется меньшее количество пиломатериалов, чем на традиционное при одинаковой несущей способности перекрытий.

Конструктивные различия перекрытий наблюдаются при их утеплении. Междуэтажное перекрытие не утепляют, чердачное (с холодным чердаком) утепляют с устройством нижнего пароизоляционного слоя, надподвальное утепляют с устройством верхнего пароизоляционного слоя.

Утеплитель чердачного перекрытия может быть уложен в межбалочное пространство или на верхнюю обшивку с последующим выполнением армированной цементной стяжки. В зависимости от способа укладки утеплителя конструкция перекрытия может несколько видоизменяться. На несущих балках выполняют черепные бруски, на которые настилают накат из досок, стелят пароизоляцию и укладывают утеплитель. При таком способе укладки утеплителя верхняя обшивка становится необязательной, ее заменяют армированной стяжкой.

Конструкция надподвального перекрытия может быть выполнена по тому же варианту с единственной разницей: пароизоляция должна быть выполнена поверх утеплителя в конструкции чистых полов, между пароизоляцией и утеплителем оставляют вентиляционный продух толщиной 2–5 см. Продухи открываются вдоль стен здания (между чистым полом и плинтусом оставляют щель). При недостаточной высоте несущих балок выполняют перекрестное утепление надподвального перекрытия.

Междуэтажное и чердачное перекрытия имеют в своей конструкции часть балки, выступающую внутрь помещения. Ее либо декоративно оформляют, либо скрывают подвесным потолком. Но это, как говорится, уже другая история.

Каменные стены зданий возводят из глиняного и силикатного кирпича, искусственных и естественных камней правильной формы. Несмотря на трудоемкость ручной кладки, каменные конструкции благодаря своим архитектурным преимуществам, возможности гибкой планировки и красивой фактуры фасадов зданий занимали и будут занимать передовое место в малоэтажном индивидуальном строительстве. Кроме этого, каменные конструкции стен привлекательны с точки зрения пожаробезопасности, капитальности и эксплуатации.

Каменные стены здания возводят укладкой строго горизонтальных рядов кирпича или камня по слою известкового, сложного или цементно-песчаного раствора со взаимной перевязкой вертикальных швов. Теплотехнические качества каменной кладки, выполненной из различных видов камней или кирпича и на растворах с различным вяжущим, можно сравнить по таблице (приложение). Так, например, кладка выполненная на известковом растворе, будет более теплой, чем на цементнопесчаном растворе. Марка раствора, применяемого для устройства несущих стен и столбов, должна быть не ниже 25. При производстве работ в зимнее время марку увеличивают в два раза, то есть она должна быть не менее 50. Толщина вертикальных швов кладки принимается равной 10 мм, горизонтальных от 8 до 15 мм (нормативная 10–12 мм).
