Накопительный водонагреватель (бойлер) отличается от проточного большим объемом запасаемой воды. Нагрев воды до заданной температуры в этом случае происходит заранее, и как правило, с использованием относительно малой мощности. В бойлере постоянно находится горячая вода, а по мере расхода в него поступает холодная и подогревается до нужной температуры. Для предотвращения потерь тепла через корпус бойлера используется теплоизоляция. В тех случаях, когда устанавливается накопительный водонагреватель, для компенсации теплового расширения воды при нагреве необходимо устанавливать расширительный мембранный бак.

Можно установить электрический водонагреватель накопительного типа. Он разогревает определенный объем воды до температуры 55–85 °C и автоматически поддерживает температуру на установленном уровне. Поскольку нагрев происходит постепенно, такой прибор не требует большой электрической мощности и зачастую может быть подключен к обыкновенной розетке. Даже 150-литровые бойлеры на половинной мощности могут потреблять не более 1,5 кВт. Благодаря большому слою теплоизоляции вода в емкости водонагревателя остывает крайне медленно, а потому включения нагревателя происходят редко. Схема работы накопителя (бойлера) предусматривает подачу холодной воды в нижнюю точку прибора, а отбор горячей воды производится из верхнего уровня. Производительность прибора зависит от количества подводимого тепла или мощности ТЭНа, к тому же существует постоянный запас горячей воды, покрывающий пиковые нагрузки в периоды интенсивного разбора воды. Аккумуляторные водонагреватели могут быть выполнены в горизонтальном или вертикальном виде, что позволяет оптимизировать размещение прибора в помещении котельной. Главными преимуществами прибора является его аккумуляторная способность и длительный срок службы без проведения мероприятий по обслуживанию и чистке.

Приготовление горячей воды также делается с помощью двухконтурного отопительного котла. Обычно он имеет встроенный бойлер (рис. 38), объемом от 50 до 200 литров.

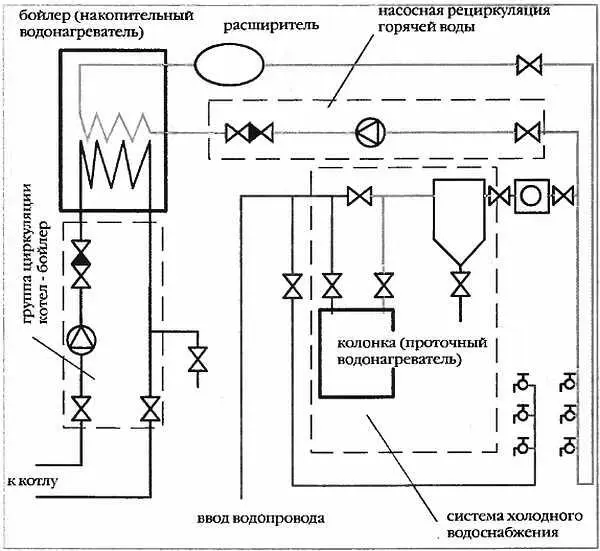

Рис. 38. Схема комбинированного (бойлерного и проточного) горячего водоснабжения

Многие котлы готовят горячую воду проточным способом, как газовые колонки. Использовать бойлер, через который проходит змеевик с водой из системы отопления, не всегда рационально, так как летом топить дом ни к чему. Поэтому чаще всего используют комбинированные бойлеры, имеющие и змеевик, и ТЭН. Зимой нагрев воды осуществляется водой из системы отопления, летом за счет электричества. В зависимости от назначения системы горячего водоснабжения выполняют с двухтрубными стояками, один из которых циркуляционный (рис. 37), и однотрубными.

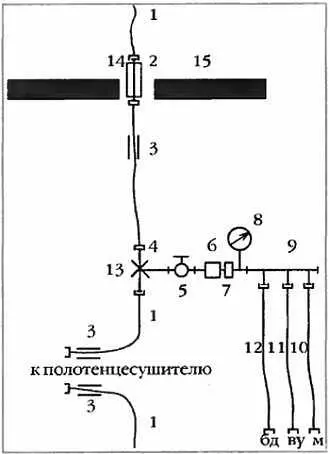

Рис. 37. Схема монтажа полимерного трубопровода ГВС :

1— подающий стояк из металлополимерных труб диаметром 20–25 мм; 2— междуэтажная вставка из стальной трубы; 3— подвижное крепление; 4— латунный тройник; 5— вентиль; 6— фильтр; 7— поквартирный регулятор давления; 8— водосчетчик; 9— распределительный коллектор; 10–12— подводки из металлополимерных труб диаметром 12–16 мм соответственно к смесителям кухонной мойки, ванны и умывальника, биде; 13— неподвижное крепление; 14— стальная гильза; 15— междуэтажное перекрытие

Между металлополимерными трубопроводами горячей и холодной воды расстояние в свету должно быть не менее 25 мм (с учетом толщины теплоизоляции). При пересечении трубопроводов расстояние между ними должно быть не менее 30 мм. Трубопроводы холодной воды следует прокладывать ниже трубопроводов горячего водоснабжения и отопления.

Несмотря на то, что пластиковые трубопроводы обладают меньшей теплопроводностью, и соответственно большей самоизоляцией по сравнению с металлическими трубами, в ряде случаев необходимо применять их термоизоляцию. Для горячей воды и отопления она предотвращает тепловые потери, а для холодной — нагревание и увлажнение труб. Наиболее эффективными являются теплоизолирующие трубные оболочки на основе пенопластов — вспененных полиэтилена, полиуретана, каучука. Эти материалы могут быть использованы во внутренних системах холодного и горячего водоснабжения, отопления и технологических трубопроводов.
