Благодаря тому, что трубы при коллекторной схеме (рис. 33) чаще всего прокладываются в защитном кожухе, в случае механического повреждения их можно легко заменить, в большинстве случаев не повреждая кафельную плитку, стену или пол.

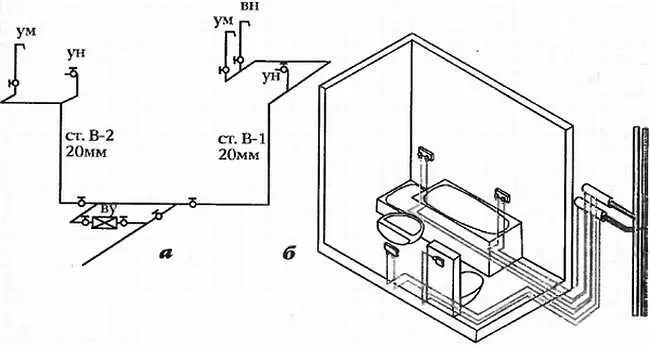

Рис. 33. Схема подсоединения к водопроводным стоякам:

а— тройниковая; б— коллекторная

При механическом повреждении трубы, например гвоздем, сверлом или другим острым предметом, в том случае, если она проложена в защитной трубе, ее можно заменить без демонтажа покрытия пола. Для этого демонтируют соединение на сантехническом приборе и коллекторе. При помощи специального фитинга соединяют поврежденную трубу с новой и, одновременно вытаскивая одну, протаскивают вторую в защитную трубу. Затем обрезают новую трубу и подсоединяют концы к сантехническому прибору и коллектору. При этой схеме разводки используют соединения на сварке или соединения пресс-обжимом.

Коллектор бывает с двумя, тремя или четырьмя выводами (рис. 34).

Рис. 34. Схема монтажа полимерного трубопровода ХВС:

1— подающий стояк из металлополимерных труб диаметром 20–25 мм; 2— междуэтажная вставка из стальной трубы; 3— подвижное крепление; 4— латунный тройник; 5— вентиль; 6— фильтр; 7— поквартирный регулятор давления; 8— водосчетчик; 9— распределительный коллектор; 10, 12–14— подводки из металлополимерных труб диаметром 12–16 мм соответственно к смесителю кухонной мойки, к смывному бачку унитаза, к смесителям ванны и умывальника, биде; 11— соединительная деталь; 15— неподвижное крепление; 16— стальная гильза; 17— междуэтажное перекрытие

В соответствии с требованиями, их можно соединять в произвольные комбинации. Рекомендуется подсоединять к одному коллектору не более 10 потребителей.

Система с кольцевым подсоединением потребителей (рис. 35).

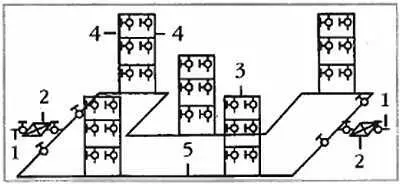

Рис 35. Кольцевая схема водоснабжения:

1— ввод; 2— водомер; 3— подводка; 4— водопроводный стояк; 5— магистральная линия

Дополнительной частью данной системы является двойное подсоединение к стоякам водопотребления. К каждой точке воду подводят сразу с двух сторон. Благодаря этому происходит выравнивание давления воды по стоякам.

Внутренняя кольцевая схема водоснабжения может присоединяться к наружным сетям двумя вводами с таким расчетом, чтобы в случае аварии была обеспечена бесперебойная подача воды в здание по одному из полуколец сети.

Приготовление горячей воды в автономных системах инженерного обеспечения осуществляется преимущественно двумя способами: путем нагрева воды в проточных или накопительных водонагревателях.

Проточный водонагреватель представляет из себя прибор (рис. 36), где по контуру течет нагреваемая вода, благодаря наличию большой площади поверхности теплообмена происходит интенсивный процесс передачи тепла от греющей среды (электроэнергии или сгораемого газа) к нагреваемой.

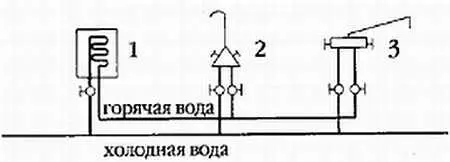

Рис. 36. Схема однотрубного горячего водоснабжения:

1— автономный водонагреватель; 2— кухонный смеситель; 3— ванный смеситель

Главным и очевидным минусом данного прибора является отсутствие аккумулирующей способности, прямая зависимость производительности от подводимого тепла, а главное возможность образования в каналах теплообменника твердых отложений (накипи), препятствующих свободному течению воды и значительно ухудшающих процесс теплообмена. Несомненным плюсом является компактность прибора и легкая схема монтажа горячего водоснабжения, которая включает ввод в прибор холодной воды и выход горячей непосредственно на краны водоразбора. Проточный водонагреватель нагревает воду только в момент расхода. И это наиболее экономичный подход, так как тепло расходуем только в том объеме, в каком потребляем. Проточные водонагреватели имеют еще то преимущество, что нагрев воды осуществляется сразу, в полном объеме и столь долго, сколько это необходимо без снижения производительности.
