И все же красивых газонов на участках с каждым годом становится больше. Создать газоны трудно, но содержать их, особенно косить — гораздо труднее. Как тут не подумать о простой самодельной газонокосилке? Оказывается, ее тоже можно собрать на раме многоцелевой тележки, как показано на рис. 61. Для этого потребуются электродвигатель 1 , кронштейны 2 для крепления двигателя к боковинам 3 тележки (форма кронштейнов и способ крепления определяются расположением крепежных отверстий на двигателе), защитный кожух 4 , прикрывающий режущий узел 5 , и стойки 6 с колесиками, устанавливаемые в направляющие втулки на боковинах 3 .

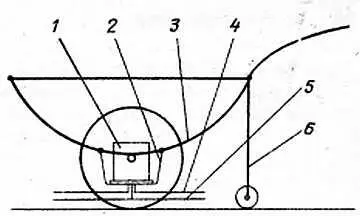

Рис. 61. Схема электрогазонокосилки на базе многоцелевой тележки

Простейшая конструкция режущего узла, надежно обеспечивающая крепление ножей 1 на валу 2 электродвигателя при помощи симметричных пазов 3 на нем и фланца 4 , показана на рис. 62.

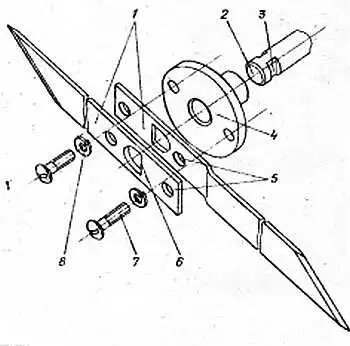

Рис. 62. Конструкция и крепление режущего узла электрогазонокосилки

Ножи 1 можно изготовить, к примеру, из резцов, применяемых при токарной обработке дерева, или из больших сапожных ножей. На хвостовиках каждого из них сверлят крепежные отверстия 5 , а также сверлят и распиливают отверстие в виде полукруга-полуквадрата 6 . Хвостовик одного из ножей выгибают так, чтобы при совмещении ножей их режущие кромки находились в одной плоскости.

Собирая режущий узел, ножи надевают вслед за фланцем на вал электродвигателя так, чтобы они полуквадратными отверстиями 6 вошли в пазы 3 на валу 2 , и в этом положении крепят их винтами 7 со стопорными шайбами 8 в резьбовые отверстия на франце 4 . К электродвигателю подключают токоподводящий кабель; тумблер включения газонокосилки выводят на ручку тележки.

Перед началом работы необходимо позаботиться о заземлении: косить самодельной электрокосилкой следует в резиновой обуви и резиновых перчатках. В процессе работы дополнительные стойки с колесиками обеспечивают необходимое положение ножей газонокосилки над землей.

Немало забот доставляют владельцам участков мелкие земляные работы, для которых серьезная техника излишне; громоздка и накладна, а обычная лопата — слишком непроизводительна и тяжела. В этих случаях на помощь может прийти опять же многоцелевая тележка, укомплектованная специальными приспособлениями.

Самодельный ковш, который легко устанавливается на тележке, превращает ее в устройство, напоминающее экскаватор (рис. 63, а ). Сам ковш, изображенный на рис. 63, б , имеет сплошные боковые стенки 5 , вырезанные примерно по профилю боковин тележки, и приваренное к ним дно 6 . К краю дна приварены либо вырезаны непосредственно на кромке несколько остро заточенных зубьев для рыхления почвы, а у другого края с наружной стороны приварен отрезок трубы 1 . В отверстиях на стенках 5 закреплены две цепи 2 .

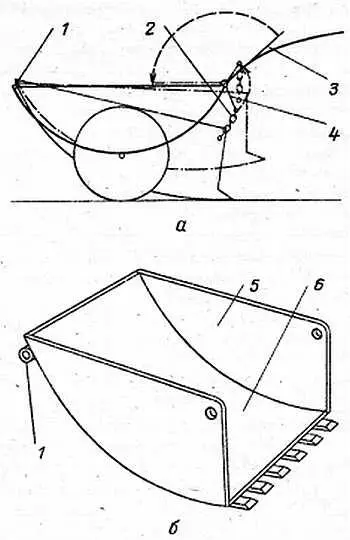

Рис. 63. Ручной экскаватор:

а— схема навести ковша на многоцелевую тележку; б— ковш

Чтобы установить ковш, с тележки снимают одну боковину, на дальнюю от ручки поперечную трубу надевают трубу 1 ковша, на ближнюю — подъемное приспособление(см. рис. 20) с рычагом 3 и кронштейнами 4 , на оси которых навешивают крючки для цепи от ковша. После этого снятую боковину возвращают на место.

Подъехав, например для рытья котлована под углубленный парник, рычагом 3 переводят кронштейны 4 с крючками в крайнее нижнее положение. При передвижении тележки ковш вгрызается в землю и загружается. После полной загрузки рычагом поднимают кронштейны в крайнее верхнее положение и вывозят землю из котлована. Разгрузку производят путем подъёма ручки тележки ввёрх до полного сползания земли с ковша.

Двухсклонные котлованы углубленных парников можно рыть (либо очищать от снега, земли, биотоплива) ковшом на тележке, прицепленной к мотоциклу с коляской или мини-трактору. В иных случаях тележку приходится перемещать вручную.
