Описанный выше способ с успехом может быть применен для перевозки с помощью многоцелевой тележкиразного рода длинномерных грузов: бревен, труб, мешков, лодок и т. п. Показательной в этом отношении является проблема замены газовых баллонов в домашнем хозяйстве. Ведь перенести баллон даже на небольшое расстояние не каждому члену семьи под силу. Чтобы облегчить эту операцию, достаточно воспользоваться многоцелевой тележкой, оснащенной гибкими захватами, состоящими из двух отрезков прочной веревки или троса, к концам которых прикреплены крючки.

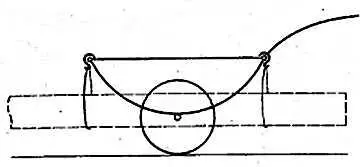

На рис. 58 приведена схема закрепления длинномерного груза (например, бревна) при помощи гибких захватов. Тележка изображена в транспортном положении.

Рис. 58. Использование многоцелевой тележки для перевозки длинномерных грузов

Одной из наиболее трудоемких работ в доме, имеющем печное отопление, является заготовка дров. Перепилить вручную до 10 м 3дров — непростая задача, особенно для людей пожилого возраста. Приспособление, навешиваемое на многоцелевую тележку, позволяет справиться с ней быстро и эффективно.

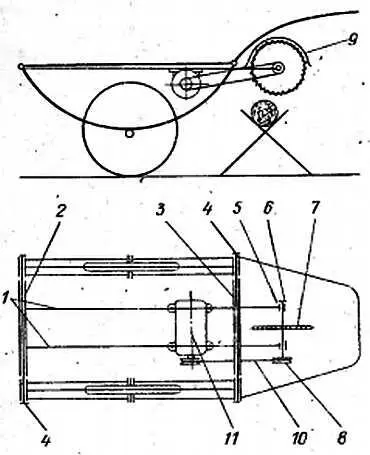

Основу приспособления (рис. 59) составляет пара несущих труб 1 . С одной стороны эти трубы торцами приварены к трубе 2 ; труба же 3 приварена к ним сверху на удалении от первой, равном расстоянию между поперечными трубами тележки. При установке приспособления на тележку трубы 2 и 3 одеваются на поперечные трубы 4 тележки при ее сборке, образуя жесткую конструкцию. К свободным концам несущих труб 1 приварены обоймы 5 , в которых на подшипниках закреплен вал 6 с дисковой пилой 7 и шкивом 8 . Сверху пила закрыта защитным кожухом 9 . Посредством клиноременной передачи 10 вал, связан с приводным электродвигателем 11 .

Рис. 59. Приспособление для распиловки дров

Сочетание тележки и приспособления дает новое качество — передвижную высокопроизводительную маятниковую электропилудля распиловки бревен. Она проста в обслуживании и удобна в работе: установив заготовку на кóзлах, подкатывают электропилу, включают двигатель и, опуская ручку тележки, режут бревно на части.

Распилить бревна на чурбаны — еще не значит заготовить дрова на зиму. Не менее трудоемкая работа — наколоть дров. Повсеместно это делают топором, реже колуном. Переколоть машину бревен (а именно столько их требуется для отопления зимой среднего по размерам дома) этими орудиями труда сможет только мужчина, обладающий определенными навыками и — хорошей физической подготовкой.

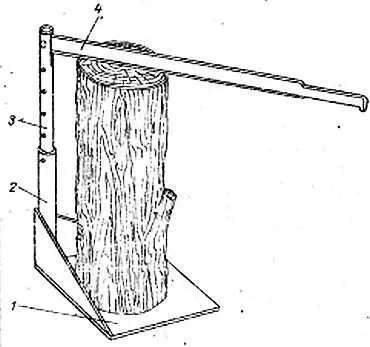

Более производительно, безопасно и с меньшими затратами энергии позволяет колоть дрова приспособление, показанное на рис. 60. Оно состоит из основания 1 в виде квадрата из листового металла, в одном из углов которого перпендикулярно приварена труба 2 . Жесткость сваренного соединения обеспечивают косынки . Труба 2 с отверстием является направляющей для трубы 3 с несколькими регулировочными отверстиями. На оси шарнирно закреплен заточенный нож 4 из рессорной стали с ручкой на конце.

Рис. 60. Приспособление для колки дров

Поставив чурбан на основание приспособления, регулируют и штырем сквозь отверстия и в наружной и внутренней трубах фиксируют нож на подходящей высоте. Если бревна одинаковой длины, то такую регулировку производят один раз на всю партию. Бревна колют, нажимая на ручку ножа. При этом сила воздействия острия на дерево многократно больше усилия, прикладываемого к ручке.

Плох тот хозяин, кто, увлекаясь работой в мастерской, забывает о порядке на своем земельном участке. Лицо участка — его зеленые насаждения, газоны. Это едва ли не первое, что бросается в глаза любому путешественнику, гостю усадьбы. Но… за газонокосилками, если они и появляются у нас в магазинах, очереди не образовываются из-за довольно высоких цен и главное — низкой культуры содержания значительной части сельских дворов, коллективных и приусадебных садов. Ухоженные газоны еще не стали у нас основным фоном древесно-кустарниковых, цветочных насаждений, жилых и хозяйственных сооружений, предметом гордости хозяев.
