1— крышка прочистки; 2— дымоходный патрубок печи; 3— тройник; 4— балка перекрытия; 5— термоизоляция (асбест, войлок); 6— хомут; 7— асбестоцементная труба; 8— кожух (кровельная оцинкованная сталь); 9— минераловатная набивка; 10— зонт; 11— фартук; 12— обрешетка кровли; 13— асбестоцементная труба (вытяжка) диаметром 100 мм; 14— опорный брусок; 15— зашивка потолка (кровельная сталь по асбесту); 16— вентиляционная решетка

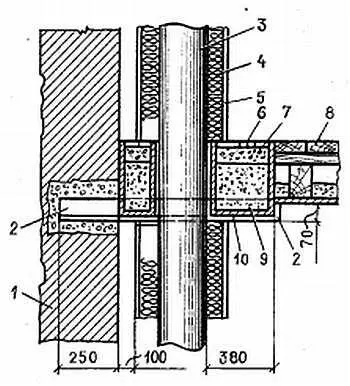

Рис. 42. Проход асбоцементной дымовой трубы через сгораемое перекрытие:

1— кирпичная стена; 2— заделка стального кронштейна; 3— асбоцементная труба; 4— теплоизоляция (шлаковата); 5— кожух их кровельного железа; 6— метлахская плитка; 7— цементная разделка; 8— пол; 9— теплоизоляция (керамзит); 10— сварной корпус для засыпной теплоизоляции

Отметим еще один очень хороший вариант конструкции дымовой трубы, когда асбоцементная труба обкладывается кирпичом. Достоинства у такой трубы следующие: внутри труба круглая и имеет идеально гладкие и непроницаемые для дыма стенки; отпадает необходимость в особо качественном кирпиче; сравнительная легкость выполнения работы по кладке трубы, так как асбоцементная труба, установленная вертикально, является своеобразным кондуктором-направляющей.

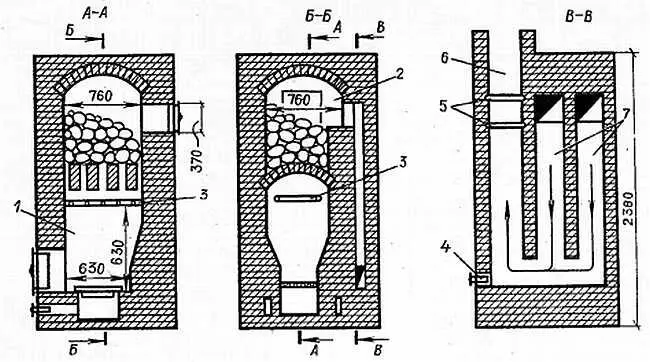

Массивная, аккумулирующая тепло печь-каменкапоказана на рис. 43.

Рис. 43. Массивная кирпичная печь-каменка:

1— топка; 2— камера; 3— змеевик для нагрева воды; 4— чистка; 5— задвижки; 6— дымовая труба; 7— опускные каналы обогревательной стенки

Над топкой расположена камера с камнями (булыжник и чугунные чушки), которые укладывают на щелистый свод топки. Дымовые газы, пройдя через щели свода, булыжники и чушки, попадают в два расположенных сбоку отдельных дымовых канала, нагревающих боковую сторону печи, и уходят в дымовую насадную трубу. Пар получают, поливая водой камни через специальное окно; через это же окно он поступает и в парилку. При этом необходимо соблюдать примерно следующее соотношение: 80 % камней и 20 % чушек (из расчета 60 кг на 1 м 3парилки).

В верхней части топки находится змеевик, в котором нагревается вода для мытья. К змеевику вода подается самотеком из бака. Если вода нагревается другим способом, змеевик, понятно, не нужен.

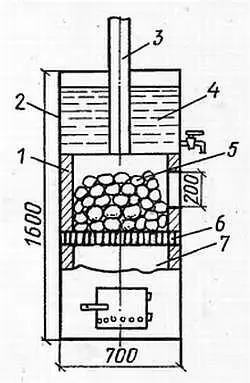

Малотеплоемкая печьдля небольшой семейной бани представлена на рис. 44.

Рис. 44. Малотеплоемкая печь:

1— кирпичная стенка; 2— металлический кожух; 3— дымовая труба; 4— водяной бак; 5— камни; 6— чугунная или стальная решетка; 7— топливник

Кожух этой печи сваривают из листа толщиной 4–5 мм размерами 70х70х160 см. Внизу топка, в середине — каменка, вверху — бак для нагрева воды. Топку и каменку внутри стального кожуха выкладывают кирпичом на ребро. Основанием для камней являются отрезки профильного железа (швеллеры, двутавры, рельсы И т. п.), уложенные на стенки топки так, чтобы между ними оставались щели для прохода газов. Воду на камни выливают через боковое отверстие с дверцей. Вода в верхнем баке нагревается, как в самоваре, дымовыми газами. Верхний бак снабжают съемной крышкой из двух половин.

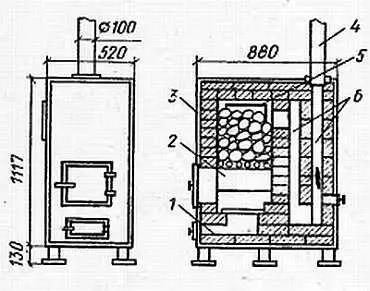

Другой вариант печи-каменки для небольшой банипоказан на рис. 45. Корпус печи сварен из листовой стали и выложен внутри кирпичом. Стенки топки в 1/2 кирпича, дымоходы в 1/ 4кирпича. Такая печь быстро разогревается при малом расходе топлива. Вода и пар поступают через боковое окно.

Рис. 45. Печь-каменка в металлическом корпусе:

1 — зольник-поддувало; 2— топливник; 3— стальной кожух; 4— дымовая труба; 5— паровая дверца; 6— дымоход

Наконец, печь-каменкуможно сделать из простой железной бочки без дна (рис. 46), которую устанавливают на очаг с колосниковой решеткой, сложенной из кирпича.
