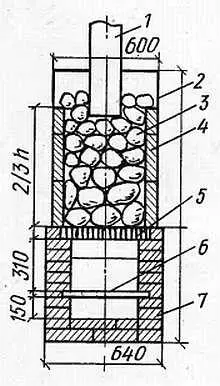

Рис. 46. Печь-каменка из железной бочки:

1— дымовая труба; 2— бочка из черной стали; 3— камни; 4— защитная кирпичная стенка; 5— решетка; 6— колосник; 7— топливник из кирпича

На очаг сверху укладывают куски профильной стали, как и в предыдущем случае. Нижняя часть бочки на высоту 50 см обкладывают внутри кирпичом на ребро, чтобы предохранить от прогорания. Бочку заполняют камнями на 2/ 3высоты. Дымовую трубу заглубляют в камни, а чтобы дым не проникал в помещение, сверху бочку закрывают крышкой. Для получения пара крышку снимают и воду плещут на камни сверху.

Дровяные печипостоянного нагрева часто изготовляют только из одного металла, без кирпича. На рис. 47 показана такая печь-каменка сварной конструкции .

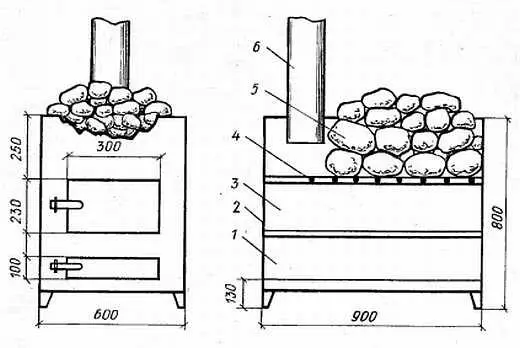

Рис. 47. Печь-каменка постоянного действия из листовой стали:

1— зольник-поддувало; 2— стальной корпус; 3— топливник; 4— решетка; 5— камни; 6— дымовая труба

На рис. 48 представлена печь-калорифер, которая дополнительно нагревает баню горячим воздухом, проходящим через зазор между стенками печи и тепловыми экранами из кирпича, установленными вокруг стенок печи. Печь нагревает также и воду благодаря вваренному в печь плоскому котлу, соединенному трубами с основным баком.

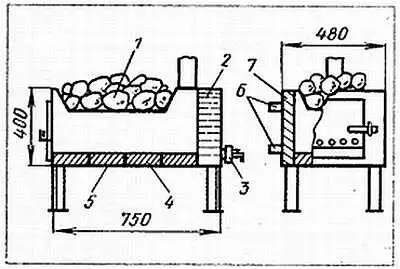

Рис. 48. Печь-калорифер:

1— камни; 2— бак для нагрева воды; 3— кран; 4— кирпичный под; 5— стальной корпус; 6 — патрубки для подвода холодной воды и отбора горячей; 7— тепловой экран калорифера

И еще одна печь-каменка(рис. 49), пригодная и для русской, и для финской бани. Печка эта нагревает зимой за 1,5 ч парилку объемом 8 м 3до 80 °C и таких же размеров мыльное отделение до 35 °C. Одновременно почти до кипения согревается 50 л воды.

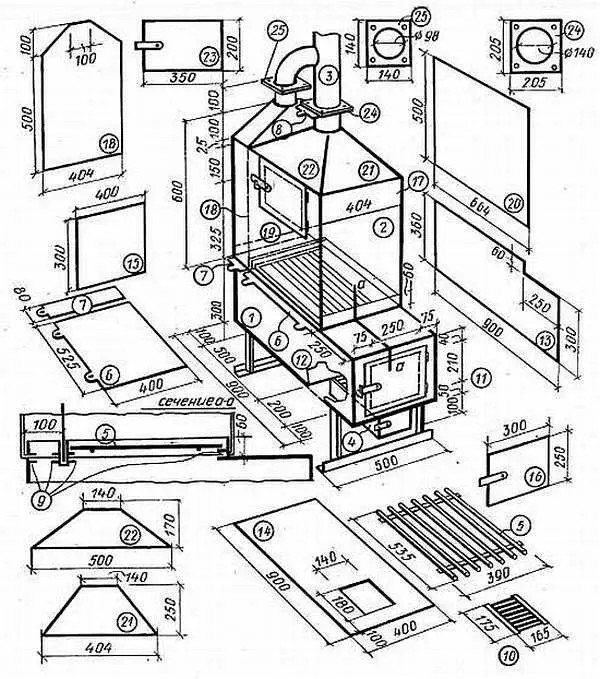

Рис. 49. Печь-каменка:

1— топливник; 2— каменка; 3— труба; 4— поддувало; 5— решетка каменки; 6— задвижка большая; 7— задвижка малая; 8— задвижка трубы; 9— пазы для задвижек; 10— решетка поддувала; 11— панель передняя с отверстием; 12— панель боковая левая; 13— панель боковая правая; 14— днище с отверстием для поддувала; 15— панель задняя; 16— дверь; 17— панель передняя; 18—панель задняя и средняя со срезами; 19— панель боковая левая с отверстием для пара; 20— панель боковая правая; 21— панель верхняя передняя; 22— панель верхняя боковая; 23— дверца; 24— фланец; 25— фланец

Париться можно, не дожидаясь, пока печь полностью протопится. Она имеет два дымохода: один — для топки и нагрева каменки, другой обводной — для выпуска дыма и угарного газа в том случае, когда нужная температура в бане уже достигнута, а дрова еще не прогорели.

Печь сваривают из листовой стали толщиной 3^-5 мм. Для удобства монтажа и перевозки топливник, каменку и трубу изготовляют отдельно.

Топливник — стальная коробка с горловиной высотой 60 мм для насадки каменки. Делают его из стали толщиной не менее 5 мм. В комплект топливника входят две задвижки — большая и малая, решетка каменки и решетка поддувала.

Решетку каменки сваривают из стальных стержней диаметром 20 мм с расстоянием между ними 50 мм и свободно устанавливают на опорах, решетку поддувала — из стальных стержней диаметром 8—10 мм на двух уголках 20х20 мм с зазором между стержнями не более 5 мм. Эта решетка также съемная. Пазы для задвижек шириной 10 мм приваривают из полосок стали 5х20 мм на всю ширину топливника. Паз для разделительной стенки каменки выполняют также из полосок стали. Снизу приваривают поддувало.

Каменку делают из стали толщиной не менее 3 мм так, чтобы она свободно насаживалась на горловину топки. Дверцу каменки делают с той стороны, которая обращена в парную.
