Не допускается перевязка полустенок кирпичом, хотя она устойчива и не боится ржавчины: сплошной сквозной слой кирпича неминуемо промерзнет в этих местах стены. Кирпичные связи допускают лишь при трех полустенках (рис. 36, б ), когда соединительные тычки идут в перебивку или же при толстых наружных полустенках (рис. 33, а ).

При описании отдельных частей герардовских стен разговор по существу идет об особенностях пустотелых стен вообще.

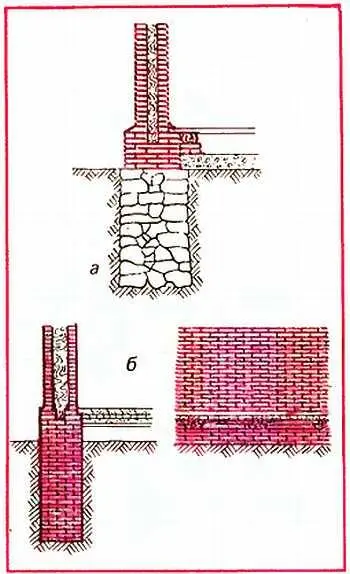

Итак, фундамент возводится либо массивный (рис. 40, а и 40, б ), как под сплошные стены, либо пустотелый и отличается устойчивостью. Его ширина из бутового камня (рис. 40, а ) составит по верху по меньшей мере 80 см. Сплошной кирпичный цоколь обычно делают толщиной 70 см. Прибавка в ширине верха фундамента необходима для удобства кладки на неровной поверхности бутового камня.

Рис. 40

При устройстве кирпичного фундамента, массивного или пустотелого, его ширина может равняться цокольной или быть даже уже (рис. 39, а и 39, б ).

Цоколь, как пустотелый, так и сплошной, располагают с расчетом, что стена над ним пройдет как раз над средней линией подошвы фундамента, чтобы давление на грунт передавалось равномерно. Для этого, если надо, уширяют кладку нижней части фундамента. Необходимой принадлежностью цоколя остается изолирующий от грунтовой сырости слой водонепроницаемого материала, располагают изоляцию в кладке цоколя на высоте двух рядов от поверхности грунта. Для защиты этого слоя от повреждений цокольная кладка под и над ним делается сплошной (рис. 40, а и 40, б ). Так как цоколь иногда шире стены, образовавшимися с каждой стороны уступами следует воспользоваться: наружным — как карнизом, внутренним — в качестве опоры досок пола. Причем в месте соприкосновения дерева с кирпичом кладут изоляционный материал, например ту же полоску рубероида, просмоленный картон, чтобы, паче чаяния, от сырости в кирпиче доски не загнили бы. Наружному выступу карниза цоколя следует придать некоторый напуск (рис. 39, б ) над нижней частью и сделать отчетливый скат, чтобы отводить воду со стены от наружной поверхности цоколя. Внутренний выступ цоколя, опору для досок пола иногда предусматривают специально (рис. 39, б ), так устраняется щель между подпольем и комнатой. Но этот прием имеет большое значение, лишь когда настилают черный пол (рис. 39, б и 40, б ) — здесь подполье совершенно не сообщается с комнатой. При полах на лагах (рис. 39, а и 40, а ) все равно приходится снабжать пол решетками для лучшей циркуляции воздуха под досками чистого пола и нарочно выступ устраивать не стоит. Когда фундамент тоньше 70 см, цоколь расширяют до этой величины, выпуская кирпичи или на наружную поверхность цоколя, или на внутреннюю в виде карниза (рис. 39, а ).

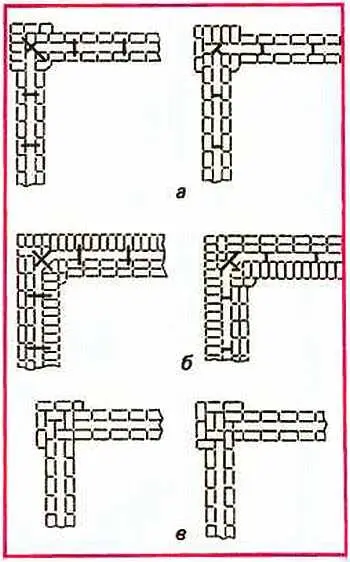

На рис. 41, а и 41, б дан план перевязи кладок в 1/2 кирпича (например, цокольных стенок с полукирпичными полустенками), показана кладка пустотелых углов в виде утолщений, которые придают стене большую устойчивость. На рис. 41 в угловое утолщение выполнено сплошной кладкой.

Рис. 41

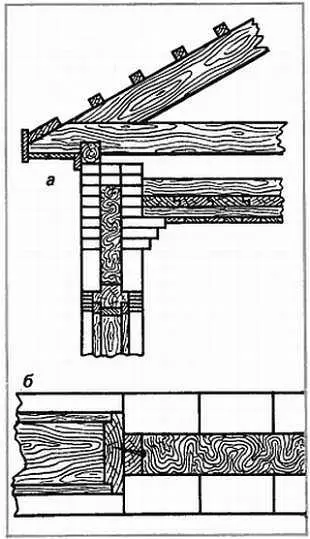

Обработка оконного и дверного отверстий в герардовских стенах мало отличается от двухслойных. Разница в том, что рамы снабжают одним гребнем, а не двумя (рис. 42, а и 42, б ). Поверх рамы выводятся перемычки в каждой полустенке самостоятельно той же толщины, что и полустенки. Между собой перемычки связываются скобели, их здесь надо ставить почаще, как и вокруг дверного и оконного отверстий, а именно через каждые 2 ряда кладки.

Рис. 42

Пол настилают, как и во всякой кирпичной постройке, на лагах по бетонному основанию (рис. 39, а и 40, а ) или на балках (рис. 39, б и 40, б ) с теплым полом над более или менее глубоким подпольем. Некоторые сложности возникают лишь при заделке балок в пустотелом цоколе. Дело в том, что внутренняя полу стенка цоколя толщиной всего в 1/2 кирпича — очень слабая опора для нагруженной и подвергающейся сотрясениям балки. Поэтому под концы балок подкладывают прогон (рис. 39, б ), а прогон ставят на особые пилястры, выложенные с внутренней стороны фундамента. Когда же внутренняя полустенка пустотелого фундамента толщиной в 1 кирпич (рис. 40, б ), балки можно просто помещать на эту стенку, как в обычных кирпичных.
