В сооружении с пустотелыми стенами балки своими концами должны опираться по крайней мере на две полустенки. Для этого на высоте потолка оканчиваем две внутренние полустенки и перекрываем их доской толщиной в 4 см или горбылем (рис. 38, а и 38, б ).

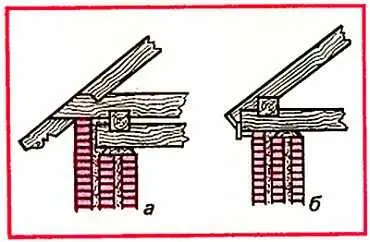

Рис. 38

Эта доска прилегает к верху стены совершенно плотно. Так как ширина обеих стенок вместе с прослойками составляет 32 см, а доски обычно шириной 22–25 см, их хватит перекрыть обе стены с прослойками. Но доска должна непременно одинаково лежать на обеих стенках, чтобы давление от балок, которые обопрутся на эти доски, распределялось бы между ними возможно равномернее. Доски желательно взять подлиннее, тогда одна доска послужит опорой нескольким балкам, станет и продольной связью для слабых стен.

Если балки будут подшиваться под штукатурку, потолок непосредственно перейдет в стены. Если балки останутся открытыми, промежутки между ними потребуется зашить досками.

Стропила крыши врубаются в затяжку или шпалу, а та — в обвязку, уложенную на концы балок (рис. 38, а ). Если нет шпал или затяжек, концы стропильных ног укрепляют иначе (рис. 386). Балку берут несколько длиннее, чтобы она выступала из-за наружной стены на 15–20 см, в нее врубают обвязку (мауэрлат) и в мауэрлат — конец стропильной ноги. Балку и стропильную ногу обрезают так, чтобы, сбив их 25-миллиметровыми досками, получить карниз. И в то же время пространство над крышей у карниза будет закрыто от ветра и снега. Можно обойтись и без мауэрлата, концы стропил врубив в концы балок, но тогда стропила пришлось бы делать реже, чем нужно, потому что балки укладываются через метр — полтора и притом, что увидим ниже, неравномерно, между тем как стропила расставляют на одинаковом расстоянии.

Как бы ни был устроен верх стен, стоит предусмотреть возможность время от времени подсыпать свежий пористый материал, после того как прежний осядет в пустотах. Пополнению помешают доски, служащие опорой для балок. Поэтому в них высверливают отверстия по 4–5 см приблизительно в метре друг от друга и засыпают утеплитель, разравнивая его палкой. Осадка пористых материалов возможна и под подоконниками, почему и здесь оставляют отверстия с деревянными пробками.

Герардовские стены.В свое время их конструкция была весьма известной и популярной в немалой степени из-за простоты исполнения. Обычно эти стены имели общую толщину 40 см, наружная полустенка выкладывалась всего в 1/4 кирпича. Ясно, что эти стены были холоднее двухпустотных и при повреждении или от небрежности в кладке сразу становились очень холодными. Инженер Герард разработал схему строительства дома, в стенах которого устраивалась одна пустотная прослойка. Стены состояли из двух полустенок и прослойки (рис. 39, а и 39, б ).

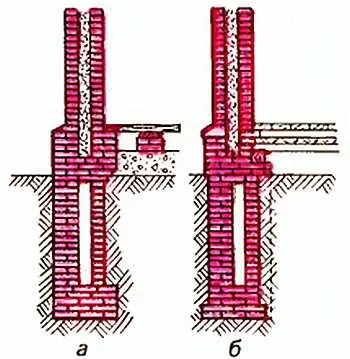

Рис. 39

Полустенки выкладывали в 1/2 кирпича — 1 кирпич. На пустоты здесь отводилось 10–30 см. Пустотелыми делали не только стены, но и наружные фундамент, цоколь. Однако наружные полустенки фундамента и цоколя всегда ставили не тоньше чем в 1 кирпич. Стена выше цоколя выглядела как полустенка в 1/2 кирпича с прослойкой. Внутренние полустенки фундамента и цоколя при известных условиях, то есть когда не мешали устройству пола, также выкладывали толщиной в 1/2 кирпича. Если на засыпку шел дурной проводник тепла, то для жилой постройки достаточно бывало слоя пустоты в 10 см.

Такой же воздушный слой оставляли в фундаменте и в цоколе. Причем пустоты не закладывали пористым материалом, он здесь намокал и быстро терял теплозащитные свойства. Да и после осадки заполнять новые пустоты оказывалось затруднительно. В этой конструкции стен из-за толщины прослойки не годится в утеплители каменистый материал вроде песка, щебня, гальки, лучше пойдет измельченный уголь, зола, измельченный шлак, торф, древесные опилки, мох, корье, резаная солома как материалы менее теплопроводные. Впрочем, некоторые из них легко отсыревают, гниют, древесные опилки, солома, мох подвергаются грызущей критике мышей. Со всем этим нельзя не считаться.

В герардовских стенах полустенки соединяются железными скобами 1—5-миллиметрового диаметра. Их ставят через 4–5 рядов кладки и в 1–1,5 м друг от друга. Фундамент начинают поплотнее: через 3–4 рада кладки, в раду на расстоянии 70—100 см. В обоих случаях скобы предпочтительнее располагать в шахматном порядке. Форма скобы, знакомая нам (рис. 35, а ), не универсальная, годится лишь тогда, когда засыпка производится одновременно с кладкой. При других обстоятельствах концы скоб можно ненароком выдернуть из шва, особенно если они не заглублены в отверстия, специально выдолбленные коловоротом. Если засыпка осуществляется после окончания кладки и стена сложена на цементном или сложном растворе, в тщательной заделке концов скоб нет нужды — достаточно края погрузить в раствор шва, проследя, чтобы они не выступили наружу и не проржавели. Плоское железо на подобные сцепления не рекомендуется, так как оно значительно дороже.
