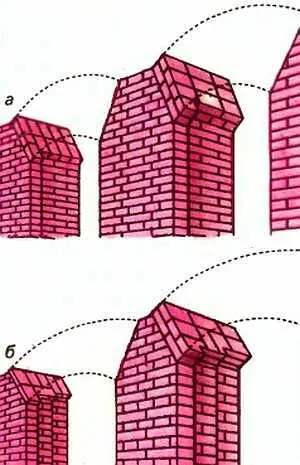

Кирпичи в перемычке кладут с соблюдением условий правильной перевязки, как в столбах, с тем отличием, что в данном случае этот «столб» будет изгибаться дугой. На рис. 30, а и 30, б обозначено расположение кирпичей в двух смежных рядах арки, причем на рис. 30, а перемычка с одним уступом для прислонной рамы из бруса, а на рис. 30, б — для двух прислонных рам.

Рис. 30

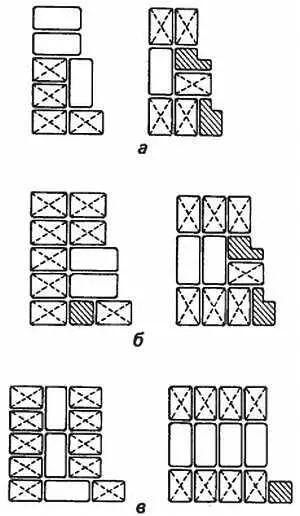

Понятно, что независимо от своей высоты перемычка складывается так, будто состоит из постепенно загибающихся плит или слоев. Схема правильной кладки перемычки в 1 1/ 2кирпича, чаще всего применяющаяся в небольших постройках, приведена на рис. 31, а . На рис. 31, б дан план кладки в 2 кирпича перемычки, изображенной на рис. 30, б .

Рис. 31

Трехчетверочные кирпичи помечены крестом, а тесаный кирпич заштрихован. По чертежу легко понять, что для соблюдения строгой перевязки приходится использовать преимущественно трехчетверочные кирпичи, половинки. Кроме того, требуется вытесывать особые крючки, что дорого, отнимает много времени и хорошего материала, так что на практике, особенно при цементном растворе, не применяется. Вместо крючков вставляют два куска кирпича, в общем напоминающих форму крючка.

Толщину перемычки определяет ширина окна, так, перемычки, перекрывающие отверстия в полтора метра, делают от 1 1/ 2до 2 кирпичей и с выносом на 7—10 см. Перемычкой в 2 1/ 2кирпича допустимо перекрывать оконные и дверные отверстия шириной до 4 м, однако подъем перемычек не может быть менее 1/8 пролета. Глубина четвертей получается около 7 см, что позволяет установку прислонных рам толщиной не более 10 см. Когда эти рамы изготавливают из более толстых брусьев, вместо двух в оконном отверстии оставляют одну, только более глубокую четверть. Перемычка тогда выкладывается по схеме на рис. 30, а и 31, в . Кладка перемычек с одной четвертью удобнее, чем с двумя, но зато тут понадобятся более толстые, а стало быть, и более дорогие рамы.

Каналы в стенах.С разными целями в стенах часто оставляют вертикальные каналы — дымоходы для пропуска воздуха, иногда для ускорения просушки стен кладки. Случается, что соседствует несколько дымовых каналов. Для облегчения кладки сечение каналов считают по размерам кирпича: 1/2x1/2 (рис. 32а), 1/2х1 (рис. 32, б ), 3/4х3/4, 1х1 и т. д. Чтобы каналы не ослабляли стен и не затрудняли размещение балок, стараются дать им поменьше места, сближают возможно теснее, оставляя промежутки в 1/2 кирпича, а то и меньше. Кроме того, каналы по возможности должны иметь гладкие ровные стены, быть строго отвесными и не нарушать правильной перевязки кирпичей в стене. Главным же образом необходимо позаботиться о том, чтобы в углах каналов кирпичи были хорошо скреплены с основной стеной. Наиболее распространенный вариант в жилых зданиях показан на рис. 32, б . При увеличении дымовых каналов кладка в принципе остается той же.

Рис. 32

Удешевленные типы кирпичных стен.Рыночные цены никогда еще не совпадали с домашними. Памятуя о российских морозах, хозяин хочет возвести стены потолще, но при дороговизне строительных материалов ему надо обойтись как можно меньшим количеством кирпича. Выход в большинстве случаев находится в том, чтобы строить стены с пустотами в виде каналов или прослоек. Такие стены называют пустотелыми.

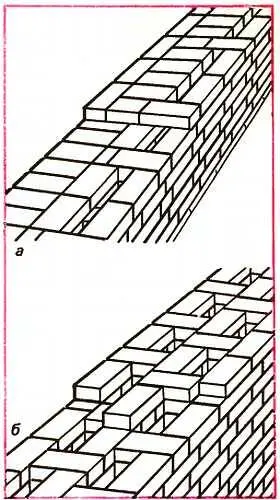

В этих конструкциях слой воздуха, как плохого проводника тепла, может частично заменять кирпич. Стена общей толщиной в 2 кирпича с двумя рядами прослойки такая же теплая, как кладка в 2 1/ 2кирпича, выполненная как сплошная поверхность. Этот расчет верен, когда воздух в пустотах пронизывает какой-либо заполнитель и находится в неподвижном состоянии. В свободное пространство в кладке засыпают золу, торф, древесные опилки, песок и другие материалы. В стене на рис. 33, а воздушная прослойка занимает 1/4 кирпича, одна сторона кладки выложена в 1/2 кирпича, а другая — в полтора. Внешнюю и внутреннюю части стены связывают тычки, по 4 в каждом ряду, они повторяются по высоте через 5 рядов.

Чтобы сделать стену потеплее, в ней располагают две прослойки с утепляющим материалом (рис. 33, б и 34).

Рис. 33
