Установка замков дверных врезных сувальдных

Они в основном предназначены для наружных дверей подсобных и жилых помещений.

Для уяснения пооперационной установки замка возьмем тип ЗС2 (рис. 6).

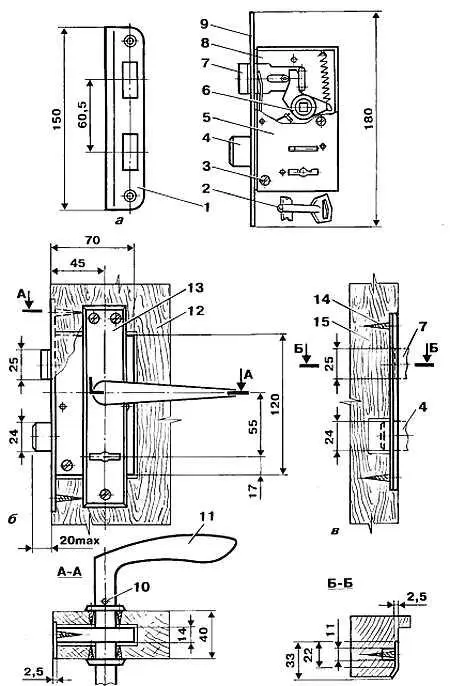

Рис. 6. Установка дверного врезного сувальдного замка типа ЗС2по ГОСТ 5089—73:

а — замок в сборе; б — монтаж корпуса с передней планкой и примыкающих деталей в торец обвязки двери; в — монтаж запорной планки в дверную коробку или в торец обвязки двери (при двухпольной двери);

1— запорная планка; 2— ключ двухбородчатый; 3— винт; 4— засов; 5— крышка; 6— поводок фалевого узла; 7— защелка (косой засов); 8— корпус; 9— передняя планка; 10— заклепка; 11— рукоятка фалевая; 12— обвязка двери; 13— декоративная планка; 14— шуруп; 15— дверная коробка или обвязка двери (при двухпольной двери)

Он пригоден для монтажа левых и правых дверей, открываемых внутрь и наружу, однопольных и двухпольных (правая дверь закрывается по ходу часовой стрелки, левая — против).

В комплект замка входят:

корпус с механизмом — 1,

рукоятка фалевая — 2,

запорная планка — 1,

пластинка декоративная — 2,

ключ двухбородчатый — 3,

заклепка — 1, шурупы — 10.

Монтаж замка типа ЗС2 производят в определенной последовательности.

1. Ознакомление с паспортом (Руководство по монтажу и эксплуатации) замка. Особое внимание обращают на рисунки.

2. Выбор места под установку замка в древесине двери толщиной не менее 36–40 мм.

Замок марки ЗС2 устроен, как и описанный только что. Но в замке ЗС2 — двухбородчатый ключ (рис. 5, е ). Вообще следует запомнить, что двухбородчатый ключ всегда требует двух оборотов, иначе его не вынешь из ключевины.

Рычаг для отвода косого засова ключом в дополнении к фалевой рукоятке имеет четырех- или шестисувальдный замок (рис. 5, ж ). Это качество используют для монтажа замка вообще без рукоятки. Тогда замок можно закрывать лишь на косой засов (защелку) и отпирать вставляемым в отверстие поводка стальным квадратом рукоятки.

Все замки третьей группы следует рекомендовать как для внутренних дверей квартир и домов, так и для выходных дверей квартир при наличии лестничной площадки в подъезде. Конечно, такие замки нельзя подвергать «обстрелу» непогоды. Вода через квадрат рукоятки и ключевину будет попадать внутрь механизма замка. Смазка механизма — недостаточная защита против влаги.

Четвертую группу замков дверных врезных сувальдных образуют такие, которые имеют по два сувальдных узла механизма. Каждый узел управляет одним засовом. То есть в одном корпусе словно специально спрятали два замка… Если открыть крышку корпуса, то от одного или всех «замков» можно избавить этот корпус. Подпружиненные сувальды и засов или засовы без труда покинут «убежище». При полном комплекте «внутренностей» каждый замок этой группы для функционирования требует двух комплектов ключей, одно- и двухбородчатых.

3. Разметка места установки в соответствии с рисунками паспорта и размерами самого замка (ибо изменение размеров замка не всегда вносят в рисунки паспорта).

4. Выдалбливание или высверливание паза с торца обвязки двери для корпуса замка.

5. Вкладывание корпуса замка в паз и очерчивание контуров передней планки и отверстий в ней под шурупы.

6. Снятие тонкого слоя древесины, чтобы передняя планка оказалась заподлицо с торцом обвязки двери.

7. Вынимание корпуса из паза. Согласно разметке и проверке ее путем прикладывания корпуса с наружной стороны двери засверливают или выдалбливают отверстия под ключ и ось рукоятки.

8. Возвращение корпуса в паз, если направление скоса защелки совпадает с поворотом двери в сторону закрытия. В противоположном случае выкручивают винты и снимают крышку, поднимают поводок, переворачивают защелку на 180° и снова прикрепляют крышку. Но в любом случае при снятой крышке следует ОБИЛЬНО СМАЗАТЬ подвижные детали в корпусе консистентным составом: техническим вазелином, солидолом или даже салом. Тогда обеспечено многолетие действий замка. На заводах-производителях смазку или вообще не вносят или заложат грамм. Вот и скребут детали друг друга.

9. Засверливание через переднюю планку или без нее в торце двери двух отверстий на глубину, равную 1/2 — 2/3 длины шурупов. Этими шурупами планку вместе с корпусом замка и прикрепляют к обвязке двери.
