Валентин Волков - Замки - не лают, не кусают, но в дом не пускают. Канализационная сеть на приусадебном участке...(Сделай сам №3∙1996)

Замки предназначены для запирания дверей толщиной приблизительно в 40 мм правого и левого расположения, открывающихся как внутрь помещения, так и наружу. Оригинальным среди замков этой группы является тот, который предназначен для раздвижных дверей. Он имеет крюкообразный ригельный засов.

Ключи к замкам с цилиндровыми механизмами по форме резко отличны от ключей к замкам с сувальдными механизмами. Эти ключи (рис. 8, в ), во-первых, плоские, во-вторых, стержень и бородка или бородки у них объединены между собой, и к этому «альянсу» еще примыкает и рукоятка, в-третьих, бородка или бородки — удлинены, в-четвертых — удобнее для ношения в кармане или для припрятывания.

Однобородчатые ключи описанного типа — это «привилегия» первой и последующей групп замков с одинарными цилиндровыми механизмами.

Вторая группа замков — это те, в конструкции которых по сравнению с первой группой добавлены фиксатор и иногда еще пара управляющих ими фалевых рукояток (рис. 8, г, д, е ). Эти замки предназначены для внутренних дверей помещений и имеют частично следующую маркировку: ЗВ4, ЗВ4Д1, ЗВ7Д1, ЗВ9, ЗВ9Д и т. п.

Рукоятки к фиксатору, да и его самого можно отделить от замка при необходимости. Винты крышки корпуса отворачивают и осторожно извлекают детали фиксатора после того, как удалены рукоятки. Сборка в обратном порядке.

Третья группа — это замки с усложненным двухрядным цилиндровым механизмом и рукояткой на одной оси, имеющие еще фиксатор. Такой регулируемый по степени выдвижения фиксатор расположен выше или ниже засова. Замки марок ЗВ5 (рис. 8, ж ), ЗВ5 АПС (рис. 8, з ) и т. п. относят к этой группе.

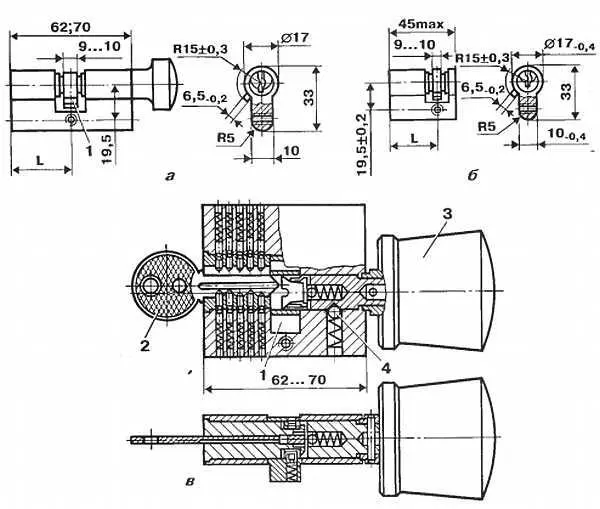

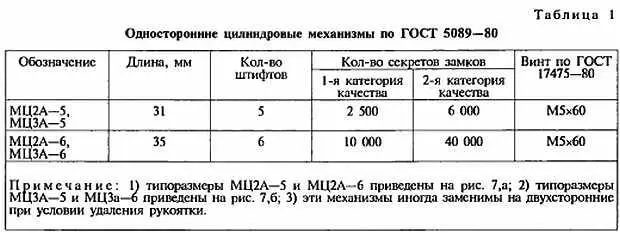

Рис. 7. Односторонние цилиндровые механизмы для врезных замков:

а — однорядный типа МЦ2А по ГОСТ 5089-80; б — однорядный типа МЦЗА по ГОСТ 5089-80; в — двухрядный повышенной секретности;

1— поводок; 2— ключ двухбородчатый (вынимаемый); 3— постоянный ключ (рукоятка); 4— шариковый фиксатор

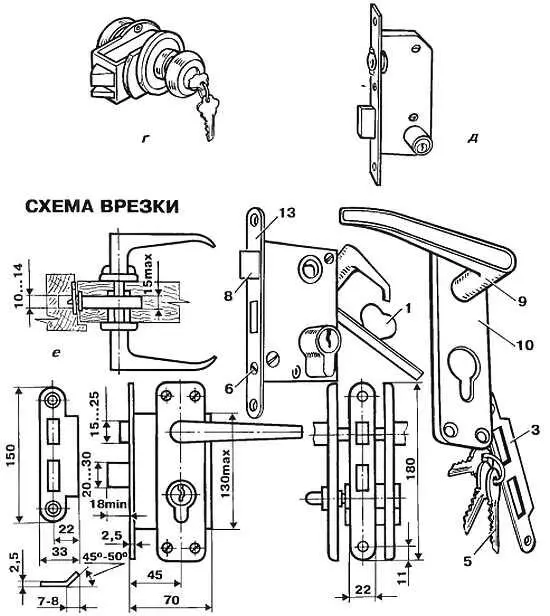

Рис. 8. Замки дверные врезные с односторонними цилиндровыми механизмами:

а — для раздвижных дверей ГОСТ 5089-56; б — малогабаритный ГОСТ 5089-56; в — типа ЗВ1 по ГОСТ 5089-73; г — встроенный в фалевую рукоятку; д — с роликовым фиксатором; е — типа ЗВ4 по ГОСТ 5089-73 с защелкой; ж — типа ЗВ5 по ГОСТ 5089-73 повышенной секретности; з — марки ЗВ5 АПС по БГИЯ 332 583 006 ТУ повышенной секретности;

1— рукоятка (внутренняя); 2— корпус; 3— запорная планка; 4— засов; 5— однобородчатый ключ; 6— стопорный винт (крепления цилиндрового механизма); 7— декоративная накладка; 8— защелка (фиксатор); 9— фалевая рукоятка; 10— декоративная планка; 11— односторонний двухрядный цилиндровый механизм; 12— двухбородчатый ключ; 13— передняя планка; 14— винт регулировки защелки (фиксатора)

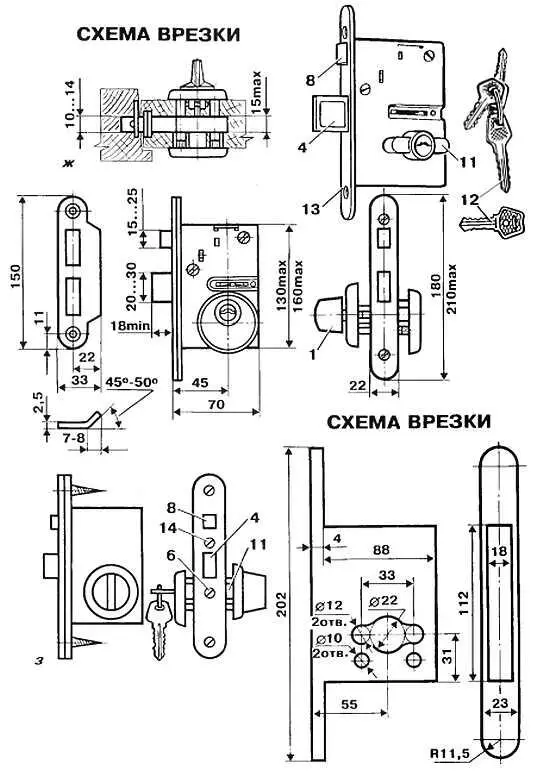

Рис. 8. Продолжение

Рис. 8. Продолжение

Ключи замков третьей группы обладают «зубчиками» с двух сторон плоского стержня. Они, значит, двухбородчатые. Это самый зримый показатель усложненности цилиндрового механизма. Да и форма цилиндрового механизма это подтверждает. Здесь центральное цилиндрическое «тело» большего диаметра, чем привыкли видеть глаза. Здесь диаметр (рис. 8, з ) доходит до 22 мм в противоположность «нормальному» в 17 мм. Кроме того, от цилиндра в одной плоскости отходят не одна «арка», а две, образующие корпус.

Если в каналах одной «арки» обычного цилиндрового механизма расположено по несколько штифтов-сувальд одинаковой длины, то в усложненной конструкции цилиндрового механизма, во второй «арке», есть аналогичный набор штифтов-сувальд, обеспечивающих повышенную секретность замка. Кроме того, замки третьей группы обладают важным качеством. Достаточно после запирания двери на засов поворотом рукоятки (изнутри помещения) еще немного вывести эту рукоятку из фиксированного положения, которое определяют по щелчку шарикового фиксатора, как дверь невозможно будет открыть снаружи «родным» ключом (рис. 7, в ).
