Подобные замки в основном монтируют в несгораемых шкафах и других предметах аналогичного назначения.

Упрощенные секретные замки изготавливают, например, навесными (велосипедные, на руль автомашины, дверные и т. п.).

Их применяют для замыкания дверей в жилых, подсобных, служебных и других помещениях. Замки оснащены в основном сувальдными и цилиндровыми механизмами.

По способу использования их делят (рис. 1) на врезные (вдолбные), накладные и навесные.

Замки по конструкции запорных устройств обладают следующими вариантами:

а) с одним ригельным засовом;

б) с ригельным засовом и роликовым фиксатором (катком);

в) фалевые, с ригельным засовом и приводимым в движение косым засовом-защелкой (рис. 5);

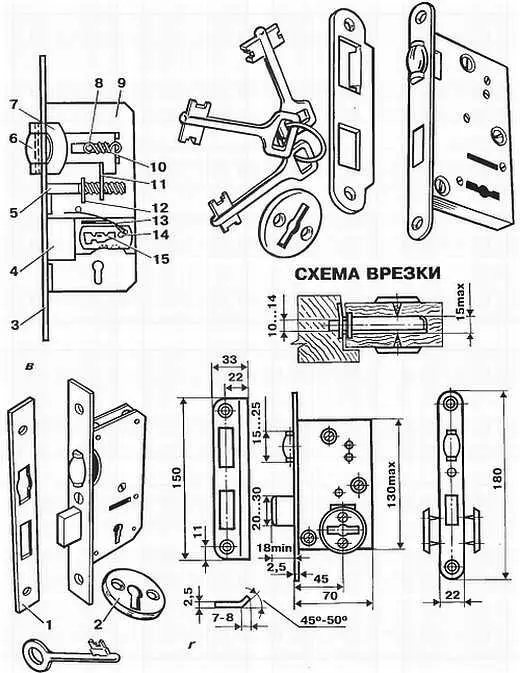

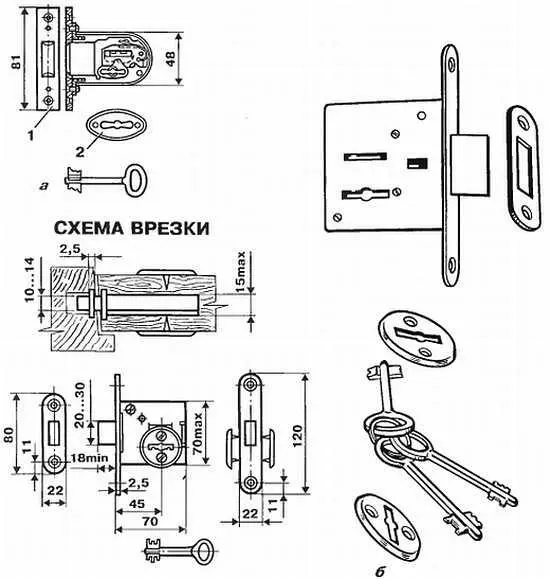

Рис. 5. Замки дверные врезные сувальдные :

а — малогабаритный пятисувальдный; б — малогабаритный марки ЗС1 по ГОСТ 5089-73; в — с регулируемым роликовым фиксатором и однобородчатым ключом по ГОСТ 5089-56; г — с регулируемым роликовым фиксатором и двухбородчатым ключом марки ЗСЗ по ГОСТ 5089-73; д — фалевый, с фиксатором в виде подпружиненного косого засова (защелки) по ГОСТ 5089-56; е — фалевый с засовом и защелкой марки ЗС2 по ГОСТ 5089-73; ж — фалевый, с косым засовом (защелкой) и рычагом для его отвода ключом по ГОСТ 5089-56;

1—запорная планка; 2— накладка-ключевина; 3— передняя планка; 4— ригель-засов; 5— винт регулировки фиксатора; 6— ролик фиксатора; 7— скоба фиксатора; 8— штифт фиксатора; 9— основание корпуса; 10— пружина фиксатора; 11— ограничитель хода фиксатора; 12— стойка винта фиксатора; 13— проволочная пружина сувальды; 14— ось сувальды; 15— сувальда; 16— косой засов (защелка); 17— пружина фалевого узла; 18— поводок фалевого узла; 19— рычаг

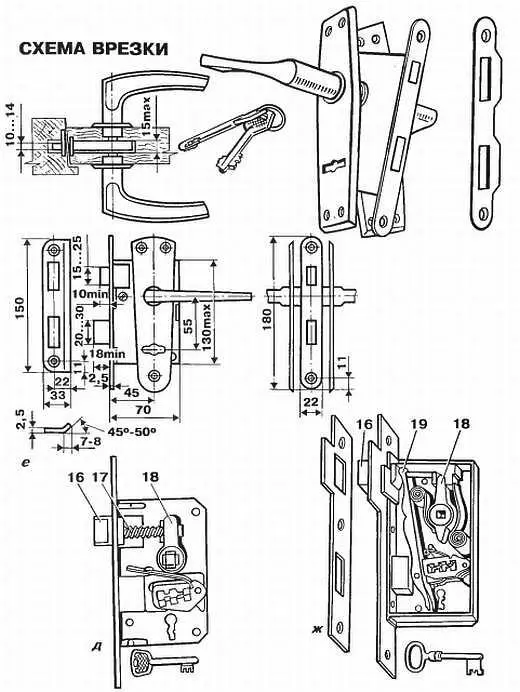

Рис. 5. Продолжение

г) с комбинированным косым засовом, работающим в качестве защелки на полоборота и в функции ригельного засова при дополнительном полном обороте ключа или ручки рукоятки;

д) замки-защелки полуоборотные с одним засовом.

Косым называем такой засов, у которого выходящая из корпуса замка часть имеет клинообразную форму. Косой засов позволяет захлопнуть дверь, использовав лишь некоторые возможности замка. Хорошо, если при этом ключ от замка окажется в кармане. Ведь и сквозняк без воли хозяев квартиры или дома совершает оное. Как обезопасить себя от эдакого несчастья, рассмотрим попозже.

Согласно стандарту косые засовы (рис. 5) делают переставными (переворачиваемыми). То есть косой засов монтируют в корпусе замка в зависимости от того, куда открывают дверь, наружу или внутрь. Ясно, что скос должен скользить по запорной планке.

Направление скоса засова не нужно смешивать с понятием «правых» и «левых» дверных замков. Так называют дверные замки, когда их можно устанавливать только так, чтобы засовы были обращены лишь вправо или влево. Этим качеством обладают в основном сувальдные накладные замки, в которых ключевина при неверном монтаже будет в перевернутом виде.

Дверные замки в основном универсальны и применимы для монтажа на любых дверях. Запорные планки (рис. 5) с гнездами под выдвигаемые засовы и фиксаторы входят в комплект каждого замка. Чаще бывает, что одна запорная планка выполняет и фиксирующие функции и декоративные. Управление основного засова осуществляют ключами с обеих сторон дверей или изнутри ручкой, а снаружи ключом.

Косой засов (защелка) открывают в одних замках только двусторонними фалевыми рукоятками; в других — изнутри, как рукояткой, так и ключом, а снаружи такие замки отпирают только ключом, который «командует» одновременно ригелем и защелкой посредством специального рычага, связывающего оба засова (рычаг перевода защелки).

Ригельные засовы прячут в корпус или выдвигают из него двумя полными оборотами ключа.

Полуоборота ключа хватает на втягивание защелки в корпус при наличии рычага перевода-отвода.
