Ключ повернуть нельзя, если хотя бы одна из сувальд не адекватна профилю его бородки в месте контакта. Эта сувальда не выйдет из зацепления, полностью или частично, с запорной стойкой. Причем есть замки, у которых запорную стойку или запорные стойки располагают на одной сувальде, с обеих ее сторон или с одной стороны. Ригельная планка в этом случае плоская.

Каждый вариант порядка расположения различных по контуру сувальд, имеющихся в производстве данного замка, называется серией. Ключи с соответствующим рабочим профилем бородки специально изготавливают для данной серии.

Число серий зависит от имеющихся в данном производстве вариантов сувальд. Трехсувальдные замки, для примера, имеют шесть серий. Если каждую из трех сувальд обозначить цифрой, начиная с единицы, то серии будут следующими;

1+2+3; 1+3+2; 2+1+3; 2+3+1; 3+1+2; 3+2+1.

Один комплект сувальд при выпуске четырехсувальдных замков обеспечивает 24 серии и т. п. Замки с двумя рядами сувальд и двухсторонними (двухбородчатыми) ключами имеют до 150 серий.

Некоторые заводы увеличивают количество серий того или иного замка путем применения на сборке дополнительных вариантов сувальд. Но этот метод усложняет и удорожает производство замков. Распространена практика повышения секретности сувальдных замков более доступной «дорогой»: варьируют профилем ключевины и сообразно профилем бородки ключа (рис. 3, 6). Так, например, наличие двух вариантов ключевины типа «выступ справа» и «выступ слева» увеличивает секретность этих замков.

Варианты секретности замков, зависящие в совокупности от всех используемых в производстве способов, обычно и называют «секретами».

Недорогие массовые замки, в которых серии на бородках ключей штампуют, обладают минимальной серийностью в пределах одного комплекта сувальд. Эту серийность иногда увеличивают в 2–4 раза за счет профилирования ключевины.

Количество серий достигает сотен вариантов в лучших сувальдных замках, что обеспечивают наличием при сборке разных сувальд. Ключи для таких замков готовят с фрезерованными бородками (рис. 3, б ).

Они действуют по принципу сувальдных замков, но в совершенно ином конструктивном оформлении (рис. 4).

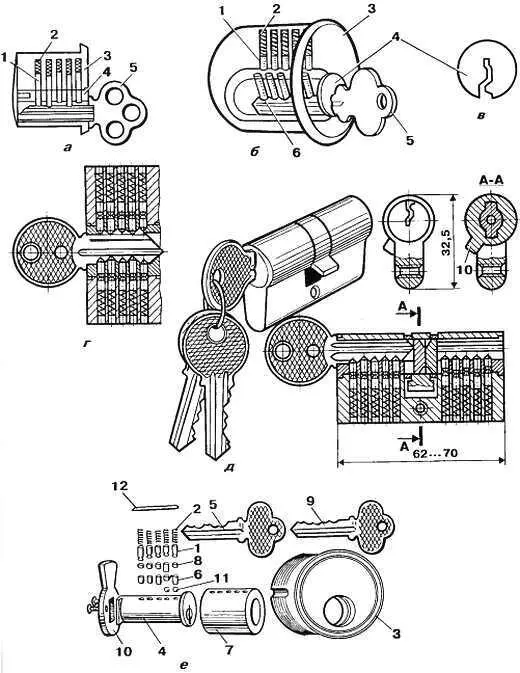

Рис. 4. Цилиндровые механизмы замков:

а — американский конца XIX в.; б — односторонний однорядный с индивидуальный ключом; в — анфас сердечника (цилиндра); г — односторонний двухрядный с индивидуальным ключом; д — двухсторонний однорядный с индивидуальным ключом; е — с индивидуальным и главным ключом; 1— штифт-сувальда (наружного ряда) корпуса; 2— пружина; 3— корпус; 4— сердечник (цилиндр); 5— ключ индивидуальный; 6— штифт-сувальда (внутреннего ряда) сердечника; 7— дополнительный сердечник (цилиндр) для главного ключа; 8— штифты-сувальды для дополнительного сердечника; 9— ключ главный (для группы замков); 10— поводок (двигает ригель); 11— шарики; 12— задвижка

Цилиндровые механизмы замков XIX века принципиально не отличались от подобных современных замков. Достоинства таких замков четче «проглядывают» в описании, сделанном в XIX веке.

Ключ американского замка типа «Стуриа» представляет собой (рис. 4, а ) плоскую или фигурную изогнутую пластинку толщиной 1,5–2,5 мм и весит всего около 4 граммов против 40 граммов обыкновенного ключа… Замок изготовляют обыкновенно из бронзовых отливок. Он состоит из наружного корпуса с кольцевым выступом и поверхностной винтовой резьбой. Сердечник в корпусе вращаем, если 5 штифтов-сувальд своими разрезами займут нужное положение. Это положение возникает, когда разрезы штифтов-сувальд попадают в плоскость раздела сердечника и корпуса благодаря движению ключа. Пружины постоянно нажимают на штифты, состоящие из двух частей. Нижние части штифтов совершают поворот вместе с сердечником при «родном» ключе. Верхние части штифтов при этом — неподвижны в корпусе.

Преимущество подобных замков: 1) легкость и плоскость ключа и возможность его ношения; 2) большая безопасность по сравнению с замками иного устройства; 3) малая замочная скважина.

Цилиндровый механизм замка состоит из следующих основных деталей и узлов:
