а — в сборе; б — контуры бородок ключей; в — поперечные и продольные прорези на бородках ключей; г — кольцевые выступы на основании корпуса, соответствующие прорезям на бородке ключа; д — срединные заградительные пластины; 1— ригель (засов); 2— собачка; 3— пружина собачки; 4— запорная стойка; 5— основание корпуса (нижняя крышка); 6— лицевая планка; 7— фасонная ключевина; 8— бородка ключа с контуром ключевины; 9— стойка распорная; 10— стойка крепления; 11— винт; 12— стержень; 13— рукоятка

Три части (рис. 3, а, б ) различают в ключе: бородку, стержень и головку, или рукоятку. Кольцевой выступ делали между головкой и стержнем. Сам стержень часто был пустотелый. Шип для его центрирования приклепывали с внутренней стороны основания корпуса. Пустотелый стержень обеспечивал меньшие размеры ключа и замочного отверстия. Такой стержень и сложнее подделать.

Две-три бородки на ключе под углами 90°, 120°, 180° и т. п. также затрудняют подделку. Эти конструкции ключей широко применяют для замков сейфов. Дверные замки, как правило, если и имеют две бородки, то с расположением друг к другу под углом 180°.

Стержни современных ключей такого характера — сплошные.

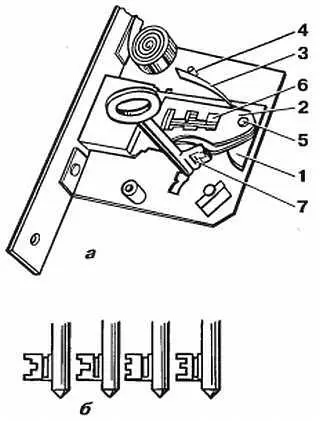

Рис. 3. Замок с сувальдиым механизмом:

а — в сборе; б — варианты бородок ключей; 1— ригель (засов); 2— сувальда; 3— пружина сувальды; 4— упорный штифт; 5— ось; 6— запорная стойка; 7— бородка ключа

КОРПУС— это обычно блок из нескольких деталей. Главные детали — основание и крышка Детали корпуса иногда носят и другие названия: щеки, плато и т. п. Именно корпус обеспечивает сохранность и закрепление механизма замка, определенную траекторию движения его деталей. Отсюда и требования ГОСТ 5089—80, по которым корпуса замков и защелок должны быть закрытыми и иметь съемные крышки.

ЗАПОРНАЯ ПЛАНКА, УГОЛОК или КОРОБКА— это деталь (рис. 5, 11), в отверстие которой входит ригель (засов), осуществляющий запирание двери, ящика и т. п. Согласно ГОСТ 5089—80 отверстия для засова, засова-защелки или защелки в запорной планке врезных замков должны иметь одинаковые размеры, быть больше высоты засова или засова-защелки на 4–6 мм и толщины засова, засова-защелки или защелки на 1–3 мм.

Они (рис. 2, а ) характерны тем, что ригели перемещаются в них бородками ключей. Ригель в каждом замке стопорит подпружинная собачка. Она вступает в пазы ригеля.

Секретность бессувальдных замков осуществляют устройством, препятствующим введению в ключевину «чужого» ключа. Различные контуры для этого придают ключевой щели и соответственно сечению бородки ключа (рис. 2, б ).

Усложнение секретности замка получают размещением на основании против ключевины заградительных пластинок или кольцевых выступов в виде концентрических кругов. Бородки ключей для замков с усложненной Секретностью имеют соразмерные продольные или поперечные прорези. Усложненные секреты выполняют и одновременным сочетанием продольных и поперечных прорезей на бородке (рис. 2, в ).

Кольцевые выступы в усложненной секретности замка изготавливают из стальных или латунных пластин (рис. 2, г ).

Заградительные пластины (рис. 2, д ) размещают в корпусах замков не только на основании. Срединные заградительные пластины как бы висят на шпильках и пластинах между основанием и крышкой корпуса.

Эти замки имеют ригель, сблокированный с пакетом из 3–6 и более подпружиненных сувальд, подвижно смонтированных на одной оси. Сувальды представляют собой пластинки (рис. 3, а ), имеющие со стороны сопряжения с бородкой ключа разные контуры.

Различные секреты образуют сувальды, сложенные вместе пакетом. Им соответствуют в замке профили бородки ключа.

Защелкивание ригеля в установленном положении в этих замках производит запорная стойка, имеющаяся на ригельной нланке. Запорная стойка заходит в специальные пазы на сувальдах. Они при поворачивании «своего» ключа заходят в вырезы бородки ключа. Последний приподнимает каждую из сувальд на определенную величину. Это освобождает ригель, который в данном положении свободно доходит до очередной позиции благодаря повороту ключа и под действием подпружиненного блока сувальд автоматически стопорится.
