Незащищенным изолированным считают провод, изоляция которого не предохранена специальными оболочками от механических повреждений.
Открытой называется электропроводка, проложенная по поверхности стен, потолков и другим строительным элементам зданий. При открытой электропроводке непосредственно по поверхностям стен, потолков и т. д. применяют ролики, изоляторы, трубы, гибкие металлические рукава и т. п. Открытая электропроводка может быть стационарной и переносной.
Скрытой электропроводкой называют такую, которая проложена внутри конструктивных элементов зданий (в стенах, полах, фундаментах, перекрытиях). При скрытой проводке также применяют трубы, гибкие металлические рукава в заштукатуриваемых бороздах, под штукатуркой.
Наружной электропроводку называют, если она проложена по наружным стенам зданий, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов, каждый из которых длиной не более 25 м) вне улиц и дорог.
Конструкция основных марок проводов и кабелей представлена на рис. 3, а на рис. 4 представлены их прокладка и крепление.
Рис. 3. Конструктивные схемы проводов и кабелей :
а — незащищенный провод; б — плоский провод без разделительного основания; в — плоский провод с разделительным основанием; г — шнур осветительный; д — кабель с тросовым проводом; е — кабель; 1— токопроводящие жилы; 2— изоляция; 3— разделительное основание; 4— оплетка; 5— несущий трос; 6— оболочка; 7— хлопчатобумажная пряжа; 8— бумажная лента

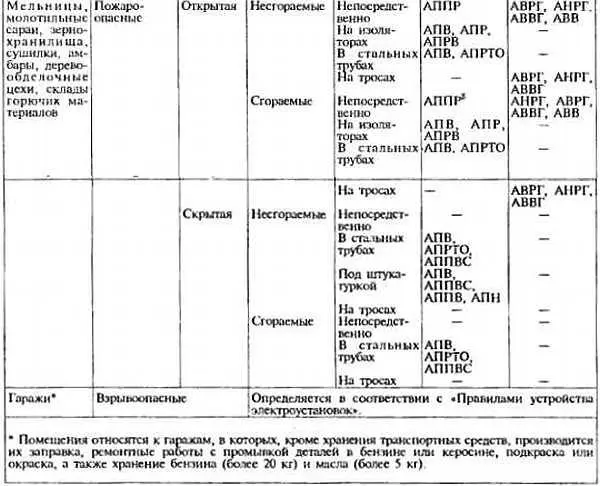

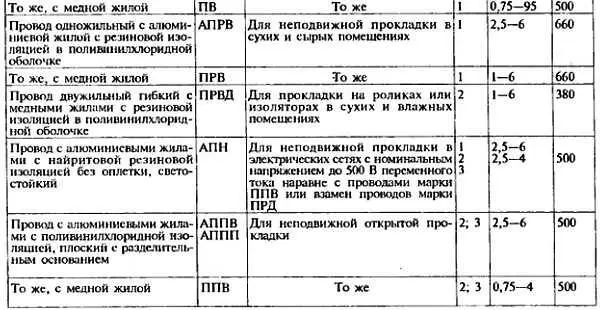

Примечания к таблице 3
При пользовании таблицей необходимо учесть следующие пояснения к ней (номера пояснений соответствуют номерам сносок, приведенных в таблице).
1. Открытая прокладка проводов, кроме АППР, непосредственно по деревянным и подобным им сгораемым поверхностям НЕ допускается. В случае необходимости такая прокладка должна быть выполнена по слою листового асбеста толщиной не менее 3 мм, при этом ширина асбестовой полоски должна выступать на 5 мм с каждой стороны провода.
2 Скрытая прокладка проводов непосредственно по деревянным стенам и перегородкам под слоем штукатурки выполняется с прокладкой слоя листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее 5 мм; при этом асбест или намет штукатурки должен быть уложен по ширине асбестовой прокладки, асбест или намет и лука турки должен выступать не менее чем на 5 мм с каждой стороны проводки. По деревянным стенам и перегородкам, покрытым сухой гипсовой штукатуркой, провода должны прокладываться в зазоре между стеной и штукатуркой в сплошном слое алебастрового намета или между двумя слоями листового асбеста толщиной не менее 3 мм, слой асбеста или алебастрового намета с каждой стороны провода должен выступать не менее чем на 5 мм.
3. Прокладка провода марки ППР на тросах допускается только на подвесках для тросовых проводов (клицах), роликах или изоляторах.
4. В животноводческих помещениях при отсутствии в них установок по созданию микроклимата прокладка проводов в стальных трубах допускается только при подводках к электродвигателям.
5. Прокладка проводов во взрывоопасных помещениях и наружных взрывоопасных установках должна соответствовать ПУЭ.
6. При скрытой электропроводке по сгораемым стенам, перекрытиям и конструкциям винипластовые трубы должны прокладываться по слою листового асбеста или по намету штукатурки толщиной не менее 5 мм, выступающим с каждой стороны трубы не менее чем на 5 мм, с последующим заштукатуриванием трубы слоем штукатурки толщиной не менее 10 мм.
7. В животноводческих и пожароопасных помещениях открытая и скрытая прокладка проводов в пластмассовых трубах НЕ допускается.
8. В пожароопасных помещениях при открытой непосредственной прокладке по сгораемым основаниям для складских помещений применение провода АППР запрещается.
Кроме буквенных обозначений марок проводов и кабелей, имеются и цифровые обозначения, указывающие на число жил, их сечение и напряжение.
Пример. Марка кабеля АПВГ ЗФ4-660, что означает: кабель с алюминиевыми жилами с полиэтиленовой изоляцией в поливинилхлоридной оболочке, кабель трехжильный, сечение каждой жилы 4 мм, расчетное напряжение переменного тока 660 В.
