Наталия Беляева - Творений нетленная сила. Электрификация сельского дома и участка...(Сделай сам №1∙1997)

Выполнение п. 1 производится специалистами местного электроучастка. Счетчик со стороны ввода пломбируют, сохранность пломбы контролирует электросбытовая организация.

Выполнение п. 2, 3, 4, 5 возлагается на владельца сельского дома и усадьбы, который несет ответственность за правильное исполнение, техническое состояние, электро- и пожаробезопасность.

Для контроля за правильностью выполнения п. 2, 3, 4, 5 могут быть привлечены специалисты местного электроучастка.

Технические знания, необходимые для выполнения этих работ, требуют знакомства с электротехникой, характеристиками помещений, проводниковыми материалами и защитными мерами электробезопасности.

Некоторые сведения из электротехники

Источником питания электропотребителей сельского дома является воздушная линия (BЛ), проходящая по улице. Уличная сеть может быть как однофазной, так и смешанной — трехфазно-однофазной. На рис. 1 представлена схема распределения электроэнергии, применяемая в сельской местности. При включении трехфазного трансформатора с заземленным отводом от средней точки от него на низкой стороне отходит четыре провода — А, В, С и 0 (нуль).

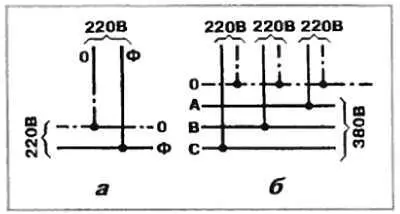

Рис. 1. Системы распределения электрической энергии, применяемые в сельском хозяйстве:

а — однофазная система; б — смешанная трехфазно-однофазная система. Обозначения: Ф— фазный провод в однофазной системе; А, В, С— фазные провода в трехфазно-однофазной системе; 0— нулевой провод

Нулевой отвод имеет надежное заземление и используется как рабочий и как защитный проводник. Отводы А, В. С являются фазными и используются для подключения трехфазных асинхронных двигателей, а нуль и любая из фаз используется для питания осветительной сети напряжением 220 В. Такая сеть распределения электроэнергии называется сетью с глухозаземленной нейтралью.

На опорах BЛ нулевой провод располагается ниже фазных проводов и проводов уличного освещения.

Из рис. 2, а видно, что однофазный ввод в строение должен состоять из двух проводов, один из которых является фазным, а другой нулевым. Трехфазный ввод из четырех проводов, три из которых являются фазными и один нулевым.

Рис. 2. Схема подключения электропотребителей к ответвлению от ВЛ на напряжение 220 В:

а — присоединение ответвления к уличной ВЛ; б — схема подключения электропотребителей к однофазной системе электропитания; 1— уличный столб ВЛ; 2— траверса ответвления; 3— А, В, С — фазные провода, 0 — нулевой провод; 4— рубильник; 5— счетчик; 6— лампа освещения; 7— пылесос; 8— электроплита (стационарная); 9— прибор защиты линии освещения; 10— выключатель; 11— автоматический выключатель АП50, служащий для всех электропотребителей сети аппаратом защиты; 12— розетка штепсельная на два гнезда; 13— розетка штепсельная на три гнезда

Необходимо отметить, что, как правило, трехфазный ввод разрешается местной электросетью только на период строительства или реконструкции дома с целью использования оборудования и инструмента, работающего от трехфазной электрической сети, в силу чего использование трехфазной сети рассматривать не будем.

Основная нагрузка сельской электросети создается приборами освещения, электроплитками, утюгами и т. д., обладающими активным сопротивлением.

Активное сопротивление электрическому току — это такое сопротивление, при котором происходит необратимый процесс превращения электрической энергии в другие виды энергии: тепловую, световую и т. п. Мощность электропотребителей с активным сопротивлением Р а= I∙ V∙ cos φ , где:

Р а— активная мощность цепи переменного тока, Вт ;

I— эффективное значение силы тока, А , непосредственно измеряемое амперметром переменного тока;

V— эффективное значение электрического напряжения, В , непосредственно измеряемое вольтметром переменного тока;

φ— угол сдвига фаз между током и напряжением, рад .
