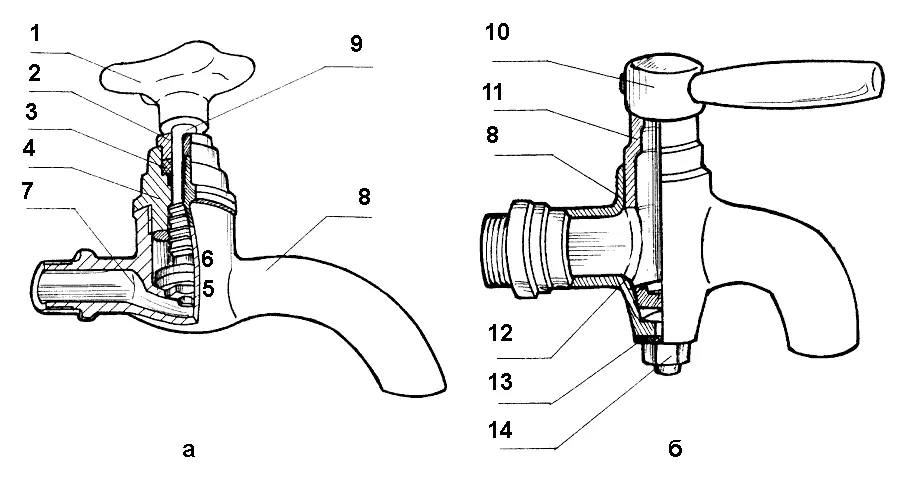

Рис. 25. Устройство водоразборных кранов: а – с выдвижным шпинделем; б – с конусной пробкой (невыдвижным шпинделем): 1 – маховичок; 2 – сальниковая втулка; 3 – сальниковая набивка; 4 – крышка корпуса; 5 – клапан; 6 – уплотнительная прокладка; 7 – седло; 8 – корпус крана; 9 – шпиндель; 10 – ручка крана; 11 – конусная пробка; 12 – окно; 13 – шайба; 14 – натяжная гайка

Причиной подтекающего крана чаще всего бывает либо износ прокладки клапана крана (эта причина может вызвать не только просачивание воды, но и дребезжание и шум в водопроводной сети), либо деформация поверхности седла для клапана (в этих двух случаях вода подтекает непосредственно из краника), либо износившаяся сальниковая набивка (при этом вода сочится через зазор между шпинделем и сальниковой втулкой).

Первую причину неполадки можно устранить заменой прокладки, для чего нужно вывинтить шпиндель, удалить старую прокладку и установить новую (в водопроводных кранах для холодной воды используются резиновые прокладки, в кранах для горячей воды желательно использовать кожаные прокладки). Для большей герметичности клапана по внешнему ободу прокладки рекомендуется снять фаску под углом 45°.

Для устранения второй причины кран следует разобрать, просушить, в седло (гнездо) вставить несколько кружочков из наждачной шкурки, шпиндель установить на место и, поворачивая им вправо-влево, притереть седла.

Третью причину подтекания крана можно устранить заменой сальниковой набивки: снять маховичок и сальниковую втулку, удалить изношенную набивку, обернуть вокруг шпинделя тонкую бечевку или шпагат и установить сальниковую втулку на место, припрессовав ею новую набивку.

Кран с конусной пробкой (рис. 25, б) действует еще проще: при повороте ручки крана в положение совмещения отверстия трубы и окна конусной пробки проход для потока открывается; обратный поворот закрывает проход. Здесь герметичность достигается тщательной притиркой поверхности шпинделя и стенок отверстия для него, а также натяжением шпинделя натяжной гайкой. Подтекающий кран с конусной пробкой можно ремонтировать либо подтяжкой натяжной гайки, либо заменой изношенного шпинделя.

К предохранительной арматуре относятся обратные клапаны, которые предохраняют трубопроводы от повышения давления и препятствуют движению потока транспортируемой среды из системы при падении давления или аварии. Клапаны позволяют продвигаться транспортируемой среде только в одном направлении. Они устанавливаются на прямоточных линиях котлов, на вводах водопроводной системы и т. п.

Причем обратные клапаны не являются чисто трубопроводной арматурой; так, обратный клапан – конструктивная единица всевозможных насосов, еще один пример обратного клапана – ниппель, устанавливаемый на велосипедных и автомобильных колесах. Наиболее распространенные из трубопроводных арматурных обратных клапанов – подъемные и поворотные. Обратный подъемный клапан состоит из корпуса с седлом, который закрывается золотником со штоком. При движении потока в нужном направлении шток приподнимается и пропускает транспортируемую среду. Обратное движение потока невозможно вследствие того, что поток опускает шток, который упирает золотник в седло и закрывает проход.

Обратный поворотный клапан представляет собой чугунный корпус, в котором на шарнире установлена захлопка, оснащенная резиновой прокладкой.

Под давлением транспортируемой среды захлопка поворачивается на 90° и открывает проход потоку. При падении давления в сети захлопка поворачивается в исходное положение и закрывает проход потока из сети. Причиной выхода из строя такого клапана чаще всего является износ прокладки, которую заменяют через крышку фланца.

На корпусах всех обратных клапанов стрелкой указано направление транспортируемой среды, поэтому при монтаже клапана в систему трубопровода его следует устанавливать таким образом, чтобы направление стрелки совпадало с нужным направлением потока. Рассчитаны такие клапаны на давление в системе от 1 до 4 МПа и на температуру транспортируемой среды от 50 до 225 °C, что также указано в маркировке.

Регулирующая арматура представляет собой вентили, которые регулируют расход подаваемой транспортируемой среды и давление в системе трубопровода.

Пример запорно-регулирующего вентиля показан на рис. 26. При вращении маховичка вправо шпиндель опускается, закрывая клапаном седло, сужающийся проход сокращает расход транспортируемой среды, вплоть до прекращения движения потока.
