Боевые машины мира, 2014 № 25 Транспортер-тягач МТ-ЛБ

Заказчик: Советская Армия

Вид: легкобронированный многоцелевой транспортер- тягач

Разработчик: ГСКБ тягачей Харьковского тракторного завода

Производитель: Харьковский тракторный завод

Годы эксплуатации: с 1968

Легкий многоцелевой гусеничный транспортер-тягач МТ-ЛБ предназначен для буксировки прицепов общей массой до 6,5 тонн, перевозки людей и грузов, монтажа различного оборудования и обеспечения других транспортных потребностей.

К основным особенностям конструкции транспортера-тягача МТ-ЛБ относятся:

• корпус, выполненный из специальной стали;

• установка ТКБ-01-1;

• смотровые приборы.

В передней части корпуса размещены агрегаты силовой передачи, отделение управления и установка ТКБ-01-1. Отделение управления обособлено от силовой передачи перегородкой. В нем установлены механизмы управления и два сиденья. Сиденье механика-водителя расположено между главной передачей и двигателем с левой стороны от центрального карданного вала. Сиденье мягкое, регулируется по длине, высоте и наклону спинки. В средней части корпуса в специальном отделении размещен двигатель со всеми его агрегатами и системами. Вся остальная часть корпуса используется для размещения людей и груза.

Отделение двигателя изолировано от отделения управления и грузовой платформы теплошумоизоляционными перегородками. В отделении грузовой платформы установлены четыре топливных бака: два – на днище, а два – в боковых полостях корпуса. Баки, расположенные на днище, имеют размеры и конфигурацию, позволяющие использовать их как сиденья (каждый на четыре человека). Для этого на баки укладываются поролоновые подушки. При перевозке грузов спинки сидений откидываются на баки и образуют опоры для груза. Для сообщения отделения управления с грузовой платформой с правой стороны от двигателя имеется проход, в котором размещены два откидных сиденья. Основным оружием транспортера-тягача является 7,62-мм пулемет ПКТ, расположенный в броневой башенке ТКБ-01-1. Максимальный угол возвышения пулемета составляет +40°, а снижения -5°. Боекомплект к пулемету состоит из 1000 патронов.

Сварной герметичный корпус изготавливается из броневой стали. Лобовая броня обеспечивает защиту от 7,62-мм бронебойных пуль при всех курсовых углах обстрела с дальности 250 м, а бортовая броня – при углах ±75°. Для очистки от пыли подаваемого в обитаемые отделения транспортера воздуха в нагнетателе имеется фильтр инерционного типа.

Расположенное в кормовой части машины десантное отделение рассчитано на размещение 11 полностью экипированных пехотинцев или 2500 кг груза (при буксировке прицепов массой до 6500 кг машина может перевозить груз до 2000 кг). Пехотинцы размещаются вдоль бортов на топливных баках, верхняя часть которых оборудована как сиденья. Для посадки и спешивания пехотинцев используют двустворчатую дверь в кормовом бронелисте и два люка в крыше десантного отделения. Для наблюдения за полем боя пехотинцы пользуются двумя перископическими приборами наблюдения в крыше десантного отделения и смотровым прибором на правой дверце кормы машины. Для ведения стрельбы в бортах корпуса имеются четыре амбразуры.

Силовая установка состоит из многотопливного восьмицилиндрового четырехтактного V-образного автомобильного дизеля ЯМЗ-238В мощностью 240 л. с. Радиатор жидкостной системы охлаждения расположен слева от двигателя. Специальное устройство обеспечивает подогрев жидкости в системе охлаждения и масла в картере.

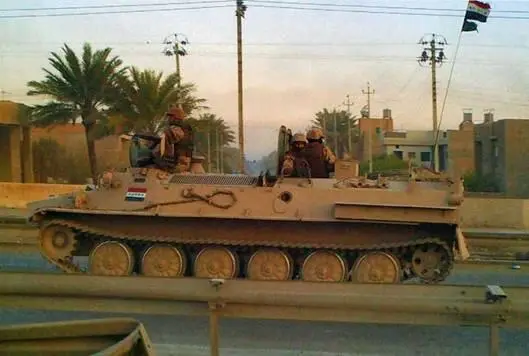

МТ-ЛБ иракской армии. 2010 год.

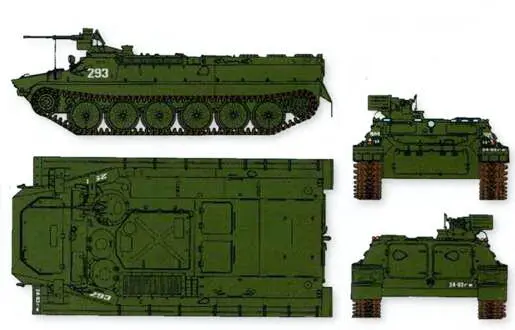

Транспортер-тягач МТ-ЛБМ.

¦ 1962 г. – начало разработки

¦ 1964 г. – испытания прототипов

¦ 1965 г. – принятие на вооружение

¦ 1966 г. – начало серийного производства

Основу механической трансмиссии составляет двухпоточный механизм передач и поворота (МПП). В его состав входят двухдисковый главный фрикцион сухого трения, двухвальная шестиступенчатая коробка передач и два суммирующих планетарных ряда с фрикционными устройствами управления машиной. МПП обеспечивает получение двух фиксированных радиусов поворота на всех передачах, кроме первой, а также неустойчивый поворот на нейтрали вокруг центра масс машины. Кроме того, с помощью МПП обеспечиваются пять дополнительных замедленных передач для движения вперед и одна ускоренная – для движения назад. Управление поворотом машины осуществляют с помощью двух рычагов.
