Боевые машины мира, 2015 № 33 Зенитная самоходная установкам M163A1 «Вулкан»

Разработчик: Rock Island Arsenal

Производитель: General Electric

Годы производства: 1968-1983

Годы эксплуатации: 1969-1994

«Вулкан» предназначены для борьбы с самолетами и вертолетами противника на малых и предельно малых высотах. Поскольку ЗСУ обладают небольшой дальностью стрельбы, на их боевое применение оказывают значительное влияние характер местности, специфика и конфигурация прикрываемого объекта. Позиции подразделений ЗСУ выбираются таким образом, чтобы иметь возможность перехватывать цели на основных направлениях действий авиации противника при условии сохранения огневой связи друг с другом. По мнению американских специалистов, расстояние между такими подразделениями не должно превышать 1000 метров.

Наибольшая эффективность при создании системы ПВО объекта или района достигалась при комбинированном размещении подразделений ЗСУ «Вулкан» и ЗРК «Чапарэл». В этом случае максимально использовались сильные стороны каждого из комплексов. В то же время считалось нецелесообразным располагать их на одной позиции, так как это значительно снижало не только их огневые возможности, но и уменьшало эффективность действия всей системы ПВО. По расчетам специалистов, оптимальное удаление огневых позиций ЗСУ «Вулкан» от позиций ЗРК «Чапарэл» должно было быть не менее 1000 метров. В этом случае обеспечивалось взаимное перекрытие зон поражения, совместный обстрел наиболее опасных целей и исключалось самонаведение ракет ЗРК «Чапарэл» на трассу снарядов ЗСУ М163 «Вулкан».

В настоящее время зенитные самоходные установки М163 «Вулкан» состоят на вооружении Израиля, Иордании, Марокко, Португалии, Судана, Таиланда и Йемена.

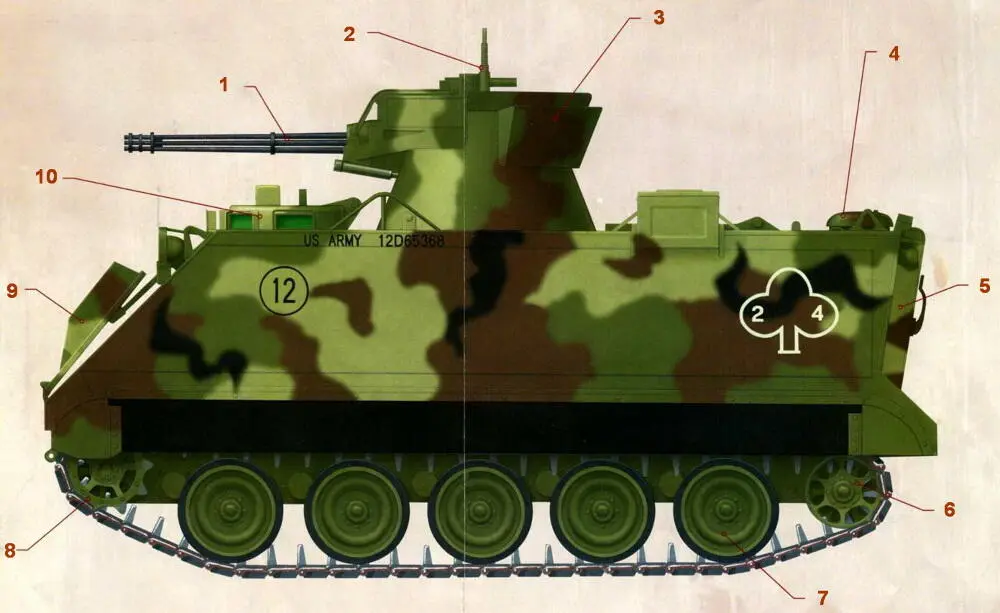

Зенитная самоходная установка М163А1, армия США, Германия. Разработанная в первой половине 1960-х годов ЗСУ М163 до сих пор состоит на вооружении армии США, хотя на сегодняшний день она безнадежно устарела.

1 20-мм шестиствольная автоматическая пушка

2 Антенный ввод

3 Броневой щиток

4 Защитный колпак вентилятора

5 Кормовая Дверь

6 Направляющее колесо

7 Опорный каток

8 Ведущее колесо

9 Волноотражательный щит

10 Башенка механика-водителя

В 60-80-е годы XX века основу ПВО «тяжелых» (танковых и механизированных) дивизий армии США составлял смешанный дивизион «Вулкан-Чапарэл», имеющий на вооружении ЗСУ М163 «Вулкан» и ЗРК ближней дальности М48 «Чапарэл».

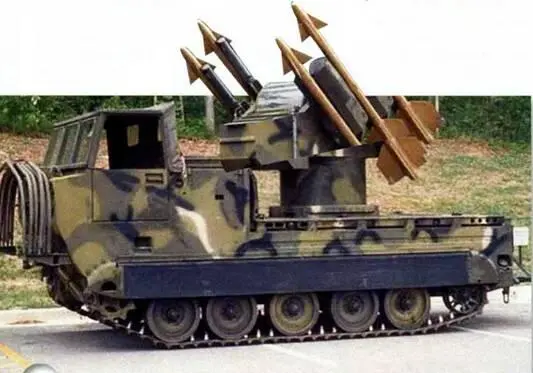

Американский ЗРК MIM-72 «Чапарэл»

Первоначально дивизион включал две батареи ЗСУ и две – ЗРК, в каждой по 12 установок. Но в начале 80-х его штатная структура подверглась реорганизации за счет введения в состав дивизиона ПЗРК «Стингер», уменьшения количества ЗРК «Чапарэл» и увеличения – ЗСУ «Вулкан». Типовой зенитный дивизион «тяжелой» дивизии включал теперь штаб и шесть батарей: штабную, три смешанные «Вулкан-Стингер», одну ЗРК «Чапарэл» и одну ПЗРК «Стингер». В нем насчитывалось около 860 человек личного состава, 18 ЗРК «Чапарэл», 36 ЗСУ «Вулкан» и 75 ПЗРК «Стингер» – огневых расчетов, каждый из которых располагал двумя ПУ.

Штабная батарея обеспечивает управление дивизионом, взаимодействие с частями ПВО корпусного уровня, а также с прикрываемыми частями, осуществляет его снабжение, медицинское обеспечение. В ее состав, в частности, входит взвод РЛС, располагающий восемью радарами FAAR, способными обнаруживать низколетящие цели и выдавать целеуказания огневым батареям.

Батарея «Вулкан-Стингер» включает три взвода ЗСУ (по четыре установки), взвод ПЗРК (15 огневых расчетов), а также четыре секции: управления, связи, ремонта аппаратуры и ремонта транспортных средств. В ней насчитывается

ЗРК «Чапарэл» использовал ракету класса «воздух-воздух» ближнего боя «Сайдуиндер», адаптированную для применения с наземных пусковых установок. Четырехзарядная ПУ ЗРК «Чапарэл» устанавливалась на шасси гусеничного транспортера М548.

148 человек личного состава, 12 ЗСУ и 15 ПЗРК. Батарея ЗРК «Чапарэл» включает четыре взвода ЗРК (в одном шесть ПУ и в трех – по четыре), а также четыре секции, аналогичные тем, что и в батарее «Вулкан-Стингер». Численность личного состава батареи – 160 человек, в ней имеется 18 ЗРК «Чапарэл».
