Боевые машины мира, 2015 № 33 Зенитная самоходная установкам M163A1 «Вулкан»

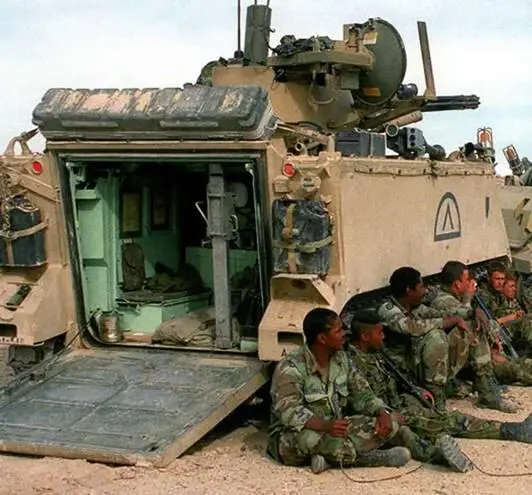

Экипажи ЗСУ «Вулкан» отдыхают после учебного боя.

В начале 1970-х годов смешанный зенитный дивизион «Чапарэл-Вулкан» являлся важным звеном в общей системе ПВО армейского корпуса и основным средством борьбы с низколетящими целями. Он был способен прикрывать части дивизии на общей площади до 100 км 2 . Совершенствование его боевого применения и дальнейшая модернизация позволили дивизиону не утратить своего значения до середины 1980-х годов. Что касается ЗСУ М163А1 «Вулкан», то, судя по фотографиям, они продолжали эксплуатироваться в армии США и в 1990-х годах. В дальнейшем борьба с низколетящими целями была целиком возложена на ЗРК «Авенджер».

Начиная с 1984 года многие армейские установки «Вулкан» – как самоходные, так и буксируемые – подверглись модернизации по программе PIVADS (система противовоздушной обороны «Вулкан»), Усовершенствованная установка получила обозначение М163А1. После модернизации РЛС, проведенной с целью улучшения системы управления огнем, радиодальномер получил возможность не только определять дальность до цели, но и автоматически сопровождать ее по дальности и угловым координатам. Кроме того, для наводчика было разработано нашлемное визирное устройство, с помощью которого антенна РЛС ориентировалась на наблюдаемую цель для последующего сопровождения, а использование новых бронебойных снарядов с отделяющимся поддоном позволило увеличить эффективную дальность стрельбы до 2600 метров.

Используя данные визуального наблюдения или РЛС системы FAAR, ЗСУ М163 «Вулкан» была способна вести стрельбу по всем целям, летящим со скоростью не более 300 м/с на высотах до 1500 метров. Стрельба на поражение могла вестись одиночными выстрелами, короткими и длинными очередями на дальностях до 2000 метров. ЗСУ М163 «Вулкан» способна вести огонь как по воздушным, так и по наземным целям. В первом случае наводчик устанавливает темп стрельбы 3000 выстр./мин, во втором -1000 выстр./мин.

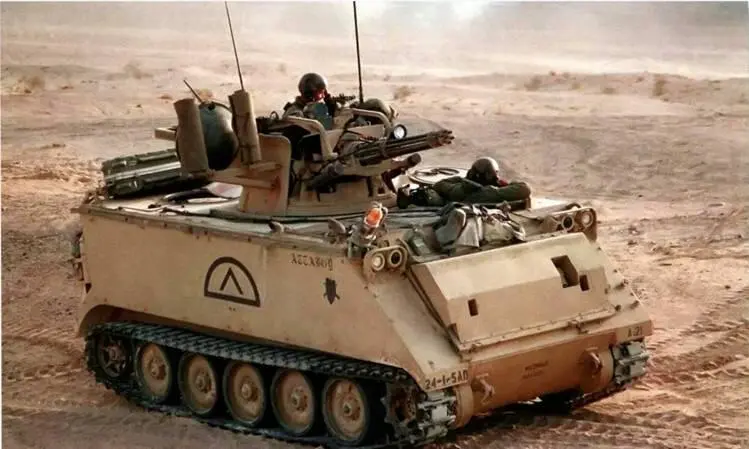

ЗСУ Ml 63А1 во время учений армии США. 1988 год.

¦ 1964 г. – начало разработки

¦ 1968 г. – принятие на вооружение

¦ 1968 г. -начало серийного производства

¦ 1969 Г. – начало войсковой эксплуатации

Силовая установка машины – двухтактный 6-цилиндровый дизель жидкостного охлаждения 6V53 производства фирмы «Детройт дизель», развивавший мощность 215 л. с. при 4000 об/мин, что позволяет самоходной установке двигаться по дорогам с твердым покрытием со скоростью свыше 67 км/ч. Двигатель соединен с трансмиссией Allison ТХ200-2 через раздаточную коробку с передаточным отношением 1:1. Трансмиссия обеспечивает шесть передач вперед и одну – назад с автоматическим их переключением в четырех диапазонах. Двигатель, раздаточная коробка и коробка передач в виде единого блока установлены на трех резиновых опорах на специальных усиливающих накладках днища машины. Благодаря использованию быстроразъемных соединений, демонтаж силового блока занимает немного времени.

В состав ходовой части, применительно к одному борту, входят пять обрезиненных опорных катков большого диаметра, ведущие колеса переднего и направляющие колеса заднего расположения. Верхнюю ветвь гусениц прикрывают стальные противокумулятивные экраны.

Как и базовый бронетранспортер М113, ЗСУ М163 «Вулкан» может вплавь преодолевать водные преграды. Движение на воде осуществляется посредством перематывания гусениц, при этом машина развивает скорость 5,6 км/ч. Перед входом в воду в рабочее положение устанавливается волноотражательный щиток и включаются водооткачивающие помпы. Машина оборудована прибором ночного видения, который устанавливается на рабочем месте механика-водителя и обеспечивает вождение машины в условиях ограниченной видимости. Система защиты от оружия массового поражения отсутствует.

ЗСУ М163 в музее ВВС Израиля

Заказчик: армия США

Вид: зенитная самоходная установка
