1 ...6 7 8 10 11 12 ...24 Шиповое долото(рис. 18) заделано в одну фаску, плоскость которой тянется до половины долота. Верхняя часть долота имеет форму трубки, в которую вставляется деревянная
рукоятка с железным кольцом на верхнем конце. Долотья бывают разной ширины, смотря по размеру гнезд (отверстий), которые приходится долбить плотнику. Полукруглое долото(рис. 17 и 19) иногда употребляется плотниками для долбления и выборки полукруглого фальца; фаска у него небольшая и идет по выпуклой стороне нижнего конца долота.

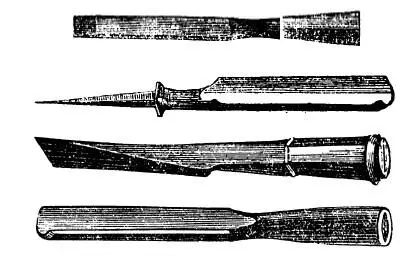

Рис. 16–19
Сверление.Круглые отверстия в дереве производятся в плотничном ремесле сверлением посредством бурава и напарья.
Бурав(рис. 20и 21)имеет вид спирали с винтовой нарезкой на конце (жало). Спиральный бурав употребляется для просверливания дыр глубоких и большого диаметра: например, для болтов, круглых гнезд для шипов и прочих. Такие буравы изготовляются стальные или со стальною наваркою в рабочей части инструмента и остро затачиваются по наружной грани завитка.

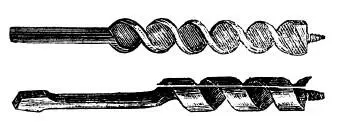

Рис. 20, 21
Ложечный бурав,или напарье(рис. 22и 23),служит для той же цели. Части его: жало, ложка, веретено и ухо; жало и ложка навариваются сталью, а в ухо продевается деревянная ручка.
Рис. 22
Обыкновенный буравчик,или навертка(рис. 24), служит для сверления дыр при заколачивании гвоздей.

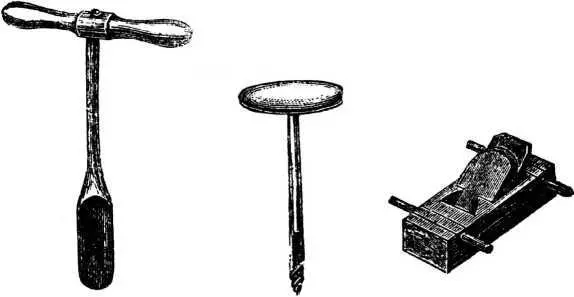

Рис. 23–25
Строжка.Строгательных инструментов у плотников немного, и все они отличаются более простой конструкцией, так как грубая плотничная работа не требует чистой отделки; поверхности изделий только сглаживаются, после чего в большинстве случаев подвергаются грунтовке и окраске масляною краскою.
Медведка(рис. 25) употребляется для выстругивания таких поверхностей, от которых не требуется чистоты и гладкости. Инструмент состоит из колодки, снабженной двумя рукоятками, за которые берутся два плотника, производящие выстругивание, сидя верхом друг против друга на обстругиваемом бруске или доске. Посреди колодки сделан косой прорез, в который вкладывается строгальное железко (стальная пластинка с одной фаской), закрепляемое деревянным клинышком. Впереди железка имеется четырехугольное смежное с прорезом отверстие, служащее для пропуска стружек во время работы.

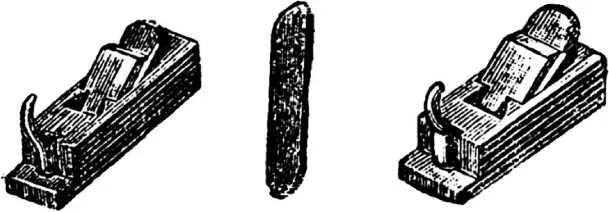

Рис. 26–28
Шерхебель(рис. 26) служит для грубой строжки, и потому железко (рис. 27) его делается полукруглым. Колодка имеет вид прямоугольной призмы и в передней части снабжена рожком для удобства держания инструмента левой рукой.
Рубанок(рис. 28) служит для чистой отделки поверхностей, пройденных шерхебелем. Лезвие железка прямолинейное и установлено в колодке под меньшим углом наклонения к обделываемой плоскости, чем в шерхебеле. Строгает тонко и гладко.

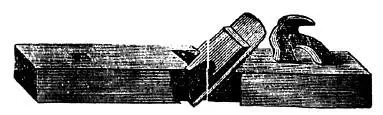

Фуганок(рис. 29).
Рис. 29
Инструмент этот отличается от рубанка, главным образом, длинной колодкой, так как его назначение – фуговать (выравнивать) поверхности на большой длине. Плотники употребляют его для выравнивания кромок досок, предназначенных к сплачиванию. Чтобы фуганок не соскакивал с фугуемой поверхности (кромки доски), к подошве приделывается два бруска, между которыми оставляется паз. Фуганки достигают длины 89 см.

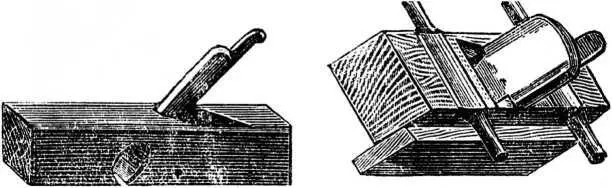

Рис. 30, 31
Зензубель(рис. 30). Назначение этого инструмента – заменить топор для отборки фальца, если работа должна быть сделана чисто. Железко зензубеля имеет форму лопатки и вкладывается в колодку снизу. Строгает боковыми лезвиями.
Дорожник,или пазник(рис. 31), получил свое название потому, что употребляется плотниками для продорожения кровельных досок, почему и железко его бывает узкое, полукруглое. Для правильного направления инструмента, параллельного кромке доски, к пазнику приделывается сбоку дощечка.
