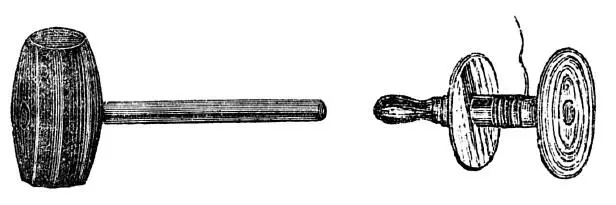

Молоток.Плотники употребляют два рода молотков: маленький или ручник (рис. 32) весом около 800 г для вколачивания гвоздей и большой – кувалда (рис. 33), весом до 8 кг, для забивки клиньев и болтов. Молотки выковываются из железа со стальною наваркою. Ручки прямые, березовые или вообще из твердого дерева.

Рис. 32

Вьюшка(рис. 34) – катушка, на которую наматывают шнур, служащий для отбивки прямых линий.

Рис. 33, 34

Весок(рис. 35 и 36). Свинцовая гирька конической формы с привязанным к ней тонким шнурком служит для проверки установки предметов.

Рис. 35, 36

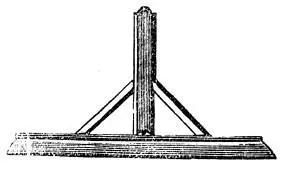

Ватерпас(рис. 37). Для проверки горизонтальная положения предметов служит ватерпас. Он состоит из двух взаимно перпендикулярных брусков, связанных между собою наглухо и скрепленных раскосами. На вертикальном бруске проведена шилом черта, перпендикулярная к нижнему ребру горизонтального бруска. Вдоль этой черты с вершины вертикальной стойки подвешен шнур с веском, по положению которого можно судить о горизонтальности проверяемой поверхности.

Рис. 37

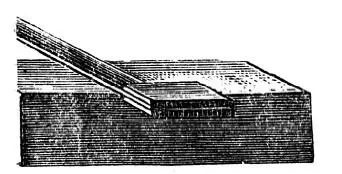

Малый наугольник(рис. 38). Приладив его к брусу или доске, можно под прямым углом провести карандашом или мелом черту, как это видно на прилагаемом примере. Наугольник этот состоит из двух наглухо скрепленных брусков. Один брусок делается значительно тоньше для того, чтобы он плотно прилегал к кромке очерчиваемого бруска или доски и мог быть подвигаем только вправо и влево.

Рис. 38

Большой наугольник(рис. 39) значительно длиннее малого и состоит из двух тонких брусков равной толщины, скрепленных под прямым углом, и для большей прочности имеет поперечину.

Рис. 39, 40

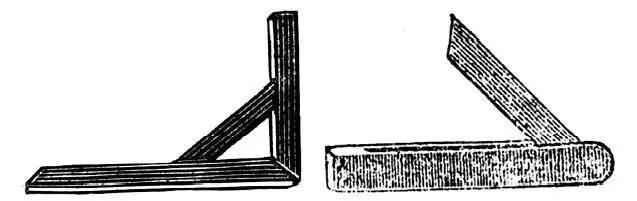

Малка,или подвижный наугольник(рис. 40),служит для поверки всякого рода тупых и острых углов. Состоит из бруска и линейки, прикрепленной к его концу и вращающейся на шарнире, что дает возможность в точке их соединения закрепить стороны под любым углом.

Работающему не следует забывать, что наугольники должны быть строго выверены, и только тогда они могут исполнить свое назначение.

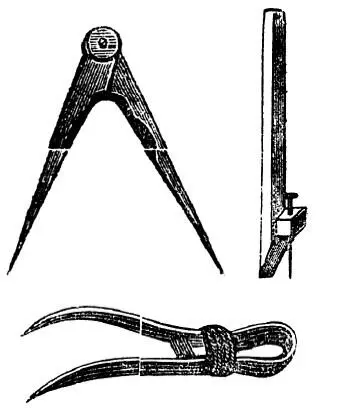

Плотничий циркуль(рис. 41) обыкновенно делают из железа грубой работы, тем не менее ножки его не должны быть согнуты. Концы должны немного заострены, чтобы можно было ими произвести причерчивание кромок сплачиваемых частей. Впрочем, для такого причерчивания иногда употребляются особые приспособленные к тому инструменты: отволока и черта.

Отволока(рис. 42) состоит из деревянного бруска, один конец которого опущен.

Рис. 41–43

На бруске находится небольшой выступ со вставленным гвоздем, который и служит для причерчивания. Чтобы отволокой причертить кромки, нужно пологий конец ее плотно вставить в промежуток пригоняемых досок по выправленной и отфугованной одной кромке доски, так чтобы конец гвоздя находился на другой доске сверху. При движении отволоки вдоль гвоздь проведет на невыправленной доске черту, параллельную готовой смежной кромке другой доски.

Черта(рис. 43) делается из железной загнутой скобы, оканчивающейся двумя остриями, соответствующими по очертанию ножкам циркуля, с тою только разницею, что циркуль можно раздвинуть, а концы черты удерживают на известном, определенном заранее расстоянии посредством деревянных клинышков, крепко связанных веревочкой.

Рис. 44

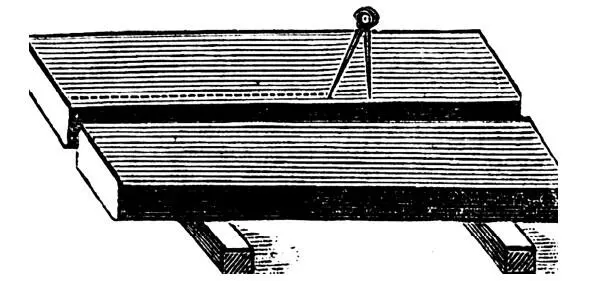

Причерчивание.Для причерчивания бревен употребляют черту, хотя для той же цели может служить циркуль. Доски причерчивают циркулем. Для чего кромку одной доски гладко выстрагивают и по этой кромке причерчивают кромку другой доски. На рис. 44 показано, как причерчивают прямые кромки. Для этого ножку циркуля прикладывают к выстроганной кромке, а другую ведут по очерчиваемой лоске.
