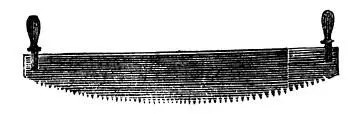

Поперечная пила.Для поперечной распиловки бревен, брусьев, толстых досок, а также и растущих деревьев употребляется двуручная пила (рис. 12). Пила эта состоит из стальной полосы толщиною в 2 мм. Вдоль нижней полукруглой стороны нарезаны зубья, имеющие форму равнобедренного треугольника. Расстояние между вершинами двух смежных зубьев делается не более 2,5 см. По концам пилы приклепываются стержни, на которые насажены деревянные точеные ручки. Поперечной пилой могут резать двое рабочих, держа ее за ручки и то притягивая пилу к себе, то отпуская ее свободно.
Рис. 12
Полотно пилы должно быть хорошо закалено и отпущено до сине-фиолетового цвета. Так как опилки занимают объем в 5 раз больший, чем древесина, то пила, углубляясь в дерево, будет зажиматься ими. Во избежание этого неудобства и чтобы дать опилкам больше места, промежуткам между зубьями придают иногда полукруглую форму, а самые зубья отгибают в сторону, или, как говорят, разводят пилу. Разводка делается так: если один зуб отгибается вправо, то другой – влево и т. д., отчего щель при разрезывании будет шире толщины полотна пилы и движение станет свободным. Двуручная пила имеет зубья симметричной формы, вроде равнобедренного треугольника, отчего движение пилы может быть производимо как в одну, так и в другую сторону. Длина пилы достигает 125 см, а ширина – не свыше 18 см.

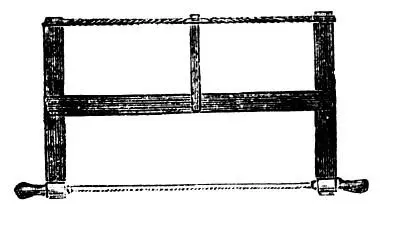

Лучковая пила.Пила эта получила свое название от станка, в котором она натянута, напоминающего лук. Полотно этой пилы тоньше, чем поперечной, так как она предназначена для образования более тонких прорезов. Зуб ее также мельче и не имеет симметричной формы, так что пила может пилить только в одну сторону, а при движении в другую выбрасывает опилки. Устройство пилы показано на рис. 13. Концы полотна вделаны в рукоятки, вращающиеся вместе с ручками в деревянных отверстиях стоек, составляющих часть лучковой рамы. Верхние концы стоек стянуты веревкой, в которую вложена палочка-закрутка. С помощью этой закрутки можно натянуть веревку, а вместе с тем сблизить верхние концы стоек. Понятно, что и пила при этом также натягивается настолько, чтобы она не могла оборваться во время резания. Натянув пилу, закрутку заводят на распорку. Зубья лучковой пилы также разводятся в разные стороны, чтобы пила легко и удобно двигалась по образуемой ею прогалине.
Рис. 13
Для заточки зубьев пилы употребляется трехгранный напильник такого размера, чтобы он свободно проходил в промежутках между зубьями пилы. Если этим промежуткам желают придать форму полукруга, то в дело идет круглый напилок. Напилки бывают с крупной и мелкой насечкой; выбор их зависит от работающего. Нарезать зубья и точить нужно осторожно, чтобы не сломать зубья и не сломать пилы.

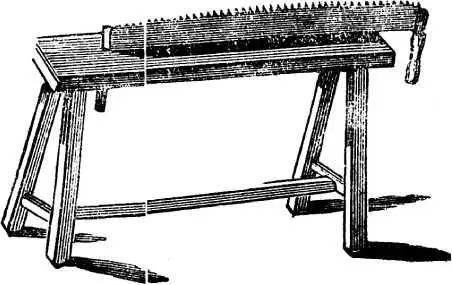

На рис. 14 изображен весьма удобный станок для заточки зубьев поперечной пилы. Он имеет вид скамьи на высоких ножках. В верхней доске сделаны неглубокий прорез и круглая дыра для укрепления полотна и одной из ручек во время заточки или нарезки зубьев.
Рис. 14
Разводка(рис. 15) состоит из плоской стальной пластинки с ручкою. По сторонам в пластинке сделаны прорезы различной ширины, смотря по толщине пил. Степень разводки, т. е. большее или меньшее отгибание зубьев, должно строго сообразовать с работой и величиною зубьев пилы: чем грубее работа и больше зуб, тем больше он должен быть отогнут, и наоборот, тонкие пилы с мелкими зубьями разводятся меньше.
Рис. 15
Долблениедерева плотник производит долотом, которое бывает трех родов: полукруглое, плоское (или стамеска) и шиповое.
Плоское долото,или стамеска(рис. 16), состоит из стальной пластинки с трубчатым хвостом, в который насаживается деревянная ручка. По концам ручки нагоняются толстые железные кольца, чтобы от ударов молотком или обухом топора по ручке она не могла расколоться. Одна сторона (нижняя) скошена под острым углом и затачивается остро на точильном камне.
