П. Федоров - Плотник-любитель

Рис. 74

Сплачивание в закройсостоит в том, что в обеих сплачиваемых досках после тщательной прифуговки кромок отбираются фальцы на половину толщины доски (полдерева) так, чтобы в одной доске был выбран верхний угол, а в другой – нижний. Для скрепления досок, вошедших в состав щита, загоняются поперечные шпонки, о которых мы говорили выше.

В заключение настоящей главы приведем еще несколько примеров плотничных соединений.

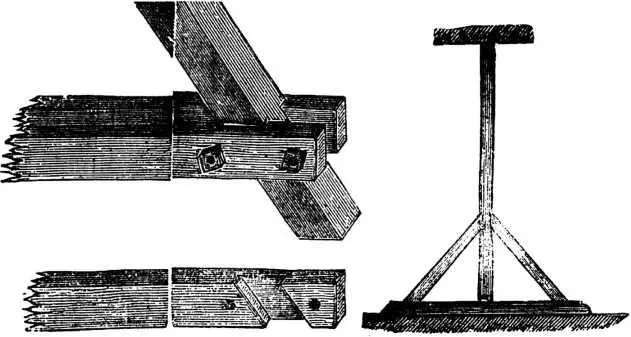

Схватки(рис. 75). Так называют вертикальные парные брусья, поддерживающие наклонный брус для того, чтобы принять на себя и передать какое-либо действующее усилие. В схватках делают небольшие вырезы, как показано на рисунке. Затем их соединяют болтами.

Рис. 75, 76

Стойка с подкосами(рис. 76) употребляется в том случае, когда хотят увеличить сопротивление изгибу достаточно высокой стойки. Подкосы эти устраиваются под углом 45°, причем верхние концы врубаются в стойку, а нижние – в поперечный брус, в который врублена стойка.

Стойка с раскосами(рис. 77) в верхней части употребляется тогда, когда стойке приходится поддерживать значительную тяжесть, например потолочную балку, которая иначе могла бы дать прогиб.

Рис. 77

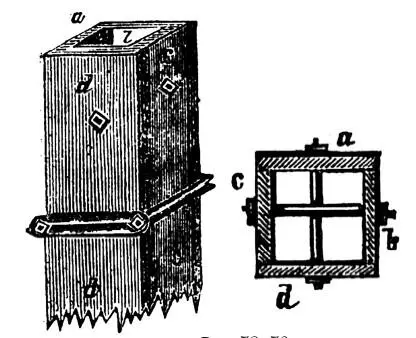

Трубчатый столб.

Вместо стоек с подкосами иногда употребляют так называемый трубчатый столб, показанный на рис. 78. Он составляется из четырех досок а, b, с, d соединенных между собою болтами, как это видно на рис. 79, где показано горизонтальное сечение этого столба.

Рис. 78, 79

Внутренняя часть столба может быть наполнена песком или бетоном.

Плотничная работа, как известно довольно разнообразна и применяется при постройке не только деревянных, но также и каменных домов. В последних плотнику приходится устанавливать балки и прогоны, а также собирать черные полы, подшивать потолки, устраивать стропила и прочее. В деревянных домах почти вся главная работа ведется плотником, за исключением оконных переплетов, настила железной кровли, каменного фундамента и т. и.

Нежилые помещения устраиваются отдельно от жилых, также чаще всего сооружаемые из дерева. К ним относится постройка сараев, ледников, навесов, деревянных срубов для колодцев, а также других сельскохозяйственных построек.

Деревянный жилой дом должен быть сооружен так, чтобы внешний холодный воздух не мог проникнуть сквозь стены здания. Опыт показал, что такого рода бревенчатые стены должны быть срублены из бревен в 22–26 см, но лучше строить дома из леса более толстого, в особенности в тех местностях, где лес недорог.

Бревна нельзя положить одно на другое по длине, чтобы они не скатывались, поэтому для рубки стен в местах соприкосновения бревен их вырубают в форме чашки и, кроме того, для усиления связи ставят на плоские шипы.

Каждый ряд бревен называется венцом. Если мы на такой венец положим другой, третий и т. д. до известной высоты, то получим стену. Четыре стены, связанные между собою угловыми сопряжениями, образуют сруб.

Соединять бревна нижнего и самого верхнего венца по длине надо косым зубом, в промежуточных же – в стыки шипом, причем эти стыки располагают в перевязку , т. е. так, чтобы они не приходились по одной вертикальной линии.

Угловые сопряжения венцов наружных стен производят в лапу с коренным шипом или в потемок. Этот последний должен быть вырублен на верхней плоскости лапы с внутренней стороны стены и служит для усиления сопряжения, препятствуя в то же время проникновению наружного воздуха внутрь помещения.

Сруб обыкновенно на верхнем венце скрепляется поперечными балками: самый же сруб устанавливается или на деревянных стульях или на фундаменте, выложенном из кирпича или бутового камня.

Надо заметить, что хотя сплошной фундамент, выведенный под всеми стенами дома, и увеличивает собой стоимость постройки дома, зато служит более надежным средством прочности и теплосохраняемости всего здания. В этом случае венцы не будут прогибаться, как это может произойти, когда сруб своими нижними венцами опирается на столбы, каменные или деревянные. Если же нижний венец прогнется, то может произойти раскрытие пазов между бревнами, что вызовет некоторое охлаждение помещения зимой.
