П. Федоров - Плотник-любитель

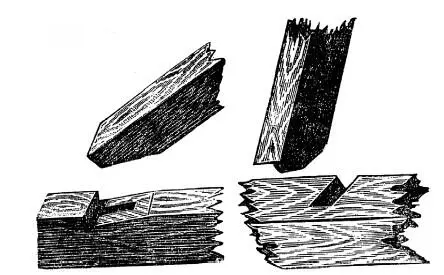

Рис. 62, 63

Простой стропильный замок.Такой замок изображен на рис. 63; он употребляется при постройке сараев и временных крыш. Шип зарубается на ⅓ толщины бруса и срезывается по наугольнику так, чтобы вставленный в гнездо, он образовал плотное скрепление под острым углом.

Замок проушинный(рис. 64) употребляется только для временных навесов и простых сараев на столбах. В верхней части столба выпиливается проушина, в которую помещают стропила (на ребро) – обыкновенно доску 6,3 см, с небольшим косым зарубом для того, чтобы стропила не могли соскользнуть. Иногда вместо одного типа делают два, как это видно на рис. 65; разметка делается в этом случае так же, как и для одиночного шипа, с тою только разницею, что конец бруска делится не на три части, а на пять. В одном бруске вырезают две части, а в другом три, и затем оба бруска сколачиваются вместе.

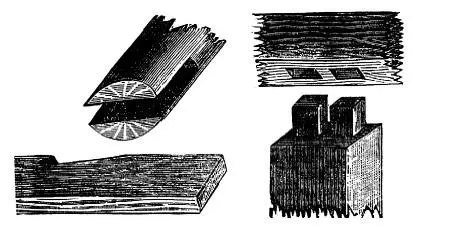

Рис. 64, 65

Для большей прочности шиповых соединений в торец типа заколачивается деревянный клинышек, который, распирая конец шипа, не дает ему выскочить из гнезда.

Вязка шиповая на усобразуется выпиливанием косого типа (в 45°) и, соответственно ему, косого сквозного гнезда, как это показано на рис. 66.

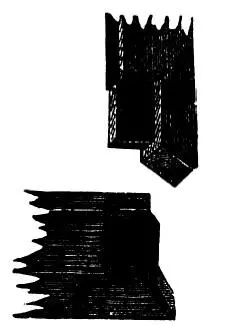

Рис. 66

Подобно прямой шиповой вязке под углом, здесь могут быть два или несколько шипов. Вязка шиповая принадлежит к числу чаще всего употребляемых соединений дерева для чистых работ.

Простым примером вязки будет соединение сквозными шипами, как показано на рис. 67 и 68.

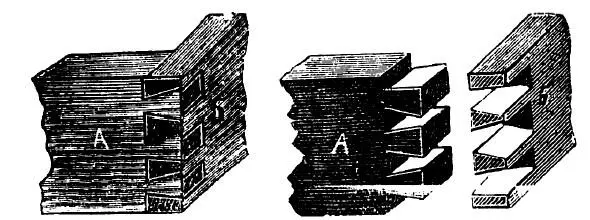

Рис. 67, 68

Сплотка щитов.В плотничном мастерстве очень часто приходится сплачивать отрезки досок для образования более или менее широких щитов. Подобрав три или четыре отрезка доски требуемой длины и толщины или нарезав их из цельной доски, обстругивают на все четыре грани, оставляя небольшой запас во все стороны. После этого приступают к фугованию кромок, которое делается сначала над каждой из досок отдельно, а затем попарно.

Самое фугование состоит в том, что выстроганные кромки досок выравнивают так, чтобы при наложении их кромками одной на другую не могло образоваться между ними ни малейшего просвета. Если же таковые окажутся, то их отмечают и затем, наложив наугольник линейку или острое ребро фуганка, смотрят, велик ли образовавшийся просвет и можно ли его исправить. Когда кромки двух сфугованных досок совершенно плотно прилегают одна к другой, образуя правильную плоскую поверхность, доски намечают, делая на их кромках пометки карандашом или шилом, чтобы впоследствии при сборке щита не перепутать стыки. После этого первую доску откладывают в сторону и начинают фуговку второй доски с третьей и т. д., до конца всех досок, долженствующих образовать щит, проверяя стыки кромок и намечая порядок их соединения. Когда фуговка окончена, приступают к сплачиванию досок между собою, что делается соединением их при помощи шпонок шпунта, шипов, реек, наградок и т. и.

Сплотка на шипахпринадлежит к простейшим способам поперечного соединения досок толщиною не менее 3,8 см. Прифуговав кромки двух досок и выверив под линейку или длинный наугольник, отмечают вдоль этих кромок риски для шипов, которые должны пройти непременно посредине. Затем на долевых рисках отмечают поперечные с помощью наугольника, тогда точки пересечения их будут искомыми центрами для высверливания отверстий для помещения шипов. Отверстия сверлят на смежных кромках двух соединяемых досок глубиною от 2,2 до 4,4 см и диаметром не более половины ширины кромки. Отверстия эти при наложении досок кромками одна на другую должны быть на одной линии. Сделав это, выстругивают из какого-нибудь твердого дерева цилиндрические стерженьки – шипы длиною несколько менее двойной глубины высверленного отверстия в кромке доски. Шипы эти заколачивают в гнезда одной из сплачиваемых досок, после чего свободные концы их обчищают стамескою и подрезают до требуемой длины. На эти шипы надеваются своими гнездами сплачиваемые доски. Если же соединение делается на клею, то предварительно как кромки досок, так и шипы смазывают горячим клеем и сбивают молотком, которым бьют не прямо по кромке, а через деревянную подкладку. Тем же порядком производится соединение всех других досок, входящих в состав заготовляемого щита. При изготовлении таких щитов главное внимание должно быть обращено, кроме тщательной прифуговки (без просветов), на правильную посадку на шипы, иначе одна кромка не ляжет ровно на другую и щит выгнется или перекосится – недостаток трудно исправимый и во всяком случае нежелательный. Иногда вместо круглых шипов для сплотки досок делают их прямоугольными (рис. 69). В этом случае гнезда для них выдалбливаются долотом, в остальном же ход работы остается неизменяемым относительно прифуговки и посадки на шипы.
