П. Федоров - Плотник-любитель

Рис. 69

Шпунтовая сплотка(рис. 70) производится так: прифуговав соединенные доски, проводят на кромках их две параллельные риски для того, чтобы на одной из кромок можно было выбрать шпунт, а на другой – рейку. Делая риски, необходимо разметить их так, чтобы они отстояли на одинаковое расстояние от обоих ребер соединяемых кромок и чтобы выбранный шпунт и рейка совпали между собою и образовали правильную, везде одинаковую плоскость. Отборка шпунта делается шпунтубелем, железко которого должно образовать канавку или шпунт между двумя параллельными рисками. Но прежде чем пустить шпунтубель в дело, надо подготовить ему дорогу, иначе, не видя рисок, трудно направить инструмент правильно. С этою целью делают неглубокие надрезы стамескою по рискам во всю длину их, ставя стамеску наклонно, фаскою вглубь. Когда это сделано, то направить железко струга будет легко; оно заберет правильно и не отклонится от данного направления ни в какую сторону. Движение шпунтубеля должно быть непрерывное, т. е. необходимо заставить его пройти на кромке доски всю длину шпунта за один раз.

Рис. 70

Вместо подготовительной прорезки канавки, которая не дает вполне чистого шпунта и вообще замедляет работу, можно употребить в дело шпунтубель с двойною колодкою, если таковой имеется под руками. При установке этого инструмента наблюдается, чтобы фальшивая колодка его своим прямоугольным уступом плотно прилегала к ребру доски, в то время как железко рабочей колодки будет направлено между обеими рисками.

При выборке шпунта железко шпунтубеля всегда устанавливается на всю глубину шпунта, и следовательно, вся работа, как мы уже сказали выше, должна быть окончена за один проход инструмента по всей длине рисок.

Выстругивание гребня производится федергубелем, железко которого, как известно, режет только нижними своими ребрами, причем мало-помалу образует гребень, который и входит в соответствующее углубление колодки строгального инструмента.

Иногда вместо гребня при сплачивании досок делают два шпунта, соединяемых вставною рейкою, ширина которой должна быть несколько менее двойной глубины канавок.

При сплачивании на гребень и шпунт необходимо, чтобы гребень входил плотно в шпунт, причем вышина гребня должна быть несколько меньше глубины шпунта, чтобы он не препятствовал плотному соединению сфугованным кромкам.

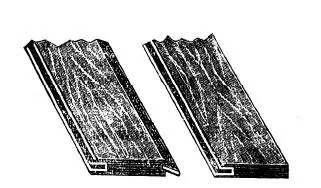

Сплотка вставным шипом.В некоторых плотничных и белодеревных работах употребляется сплотка вставным шипом (рис. 71). Для такой сплотки шпунт выбирается с обеих кромок досок и при сплачивании в них вставляется сплошной шип. Этот способ сплотки имеет за собой только одно достоинство – что сохраняется ширина доски, между тем как при обыкновенной сплотке приходится вдоль одной из кромок делать гребень.

Рис. 71

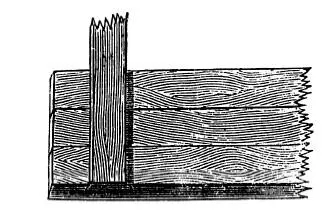

Соединение щитов шпонками и наградками.Такие соединения делаются или в предупреждение коробления щита, сплоченного каким-либо другим способом, или же как самостоятельные соединения в плотничном и белодеревном мастерствах.

Наградками называются бруски, скрепляющие торцы щитов. Для этого в наградках выбирается шпунт, а в торцах скрепляемых досок – гребень. Шпонки – бруски, загнанные своими косыми гребнями или гранками в косые же пазы, простроганные в досках, вошедших в состав щита, поперек их длины, как показано на рис. 72.

Рис. 72

Косые фальцы на шпонке пропиливаются пилою и прочищаются стамескою. Заготовленные шпонки забивают молотком в пазы щита, спиливают и сострагивают выступающие концы. Шпонки чаще всего запускаются без клея и держатся в пазу косиною, препятствующею им вывалится при высыхании.

Рис. 73

Сплотка закрепамиупотребляется только для толстых досок. Доски эти предварительно прилаживаются кромками и затем приготовляют закрепы (рис. 73). Вставка таких закреп показана на рис. 74.
