3 х 2 = 6 см.

Через точку Б, под прямым углом к линии наклона рукава проведите перпендикуляр и продолжите его от точки Б вниз на значение, равное расстоянию между точками Б и 1, то есть в нашем случае на 3 см. Полученный перпендикуляр показывает ширину рукава со стороны спины. В нашем случае это 17,5 см. Обхват руки нашей фигуры 32 см. Со стороны полочки рукав в среднем уже на 1 см, мы можем предположить, что он будет 16,5 см, тогда суммарная ширина рукава

16,5 + 17,5 = 34 см.

Значит, прибавка к обхвату руки составила 2 см. Основа спинки полочки это «облипка», поэтому и прибавка к ОР невелика.

Но вы вполне можете ее увеличить двумя способами.

Увеличить расстояние между точками Б и 1.

Уменьшить угол наклона рукава.

Строим далее. Оформите талиевую вытачку в соответствии с расчетами стыковки. Теперь от точки 1 проведем наклонную линию на боковой шов, получая точку 2, и на рукав, получая точку 3. Положение точек 2 и 3 зависит от вашего желания и направления моды. Вы можете взять их выше или ниже по шву – как считаете нужным, но между точками желательно оставить расстояние не менее 2 см.

Проведем оси координат с пересечением в точке Б. От точки Б влево и вправо отложим расстояние Б-1, равное 3 см. Половина детали ластовицы относится к спинке, половина будет втачиваться в деталь полочки. На чертеже спинки и полочки точка 1 одна, и ластовица симметрична относительно своей оси. Но на детали ластовицы точек 1 будет две. Точка 1 для спинки, обозначим ее 1С, и точка 1 для полочки, 1П.

Из точек 1С и 1П проведем вверх дуги радиусом, равным расстоянию от точки 1 до точки 2, на пересечении дуг получим точку 2. Аналогично из точек 1С и 1П проведем дуги вверх радиусом равным расстоянию от точки 1 до точки 3, с чертежа спинки. Ластовица построена. При сборке изделия соответствующие точки на спинке и ластовице совмещают.

Построение полочки ничем не отличается от построения аналогичных основ с цельнокроеным рукавом. (См. «Реглан классический».) Подрез для ластовицы и боковой шов совпадают с контурами спинки. Рукав заужается к линии низа на 1 см с каждой стороны. Нагрудная вытачка строится обычным способом.

На этой схеме нашей главной задачей было рассмотреть построение ластовицы и подреза для нее.

Теперь, владея основной схемой построения, задачу можно усложнить. Например, можно изменить форму ластовицы и добавить несколько рельефных швов в детали спинки и полочки. В «Примерах моделирования» мы попробуем усложнить задачу и построить модель с асимметричной полочкой и ластовицей.

Ластовица, переходящая в подкройной бочок

Вначале построение выполняем так же, как основу с ромбовидной ластовицей. Строим сетку чертежа спинки и полочки, выбираем угол наклона рукава, определяем положение точки 1 на пройме и контролируем ширину получаемого рукава.

В одном из наших вариантов ластовицу на рукаве оставим прежней, а форму ластовицы на полочке изменим. Точку 2 поставим на линии талии. Ее положение определяется моделью.

Теперь наша задача – построить ластовицу для такого варианта лифа. Та часть ластовицы, которую мы втачиваем в рукав, остается прежней. Нам надо изменить форму ластовицы для бочка. Линия бокового шва, то есть отрезок Б-ТБ, будет являться серединой ластовицы. Отложим это значение на чертеже ластовицы вверх от точки Б, получая точку ТБ на ластовице.

Далее снимем с чертежа основы размеры двух других сторон бочка, то есть отрезки 1-2 и 2-ТБ. Из точки ТБ на чертеже ластовицы проведем дуги с R = 2,5 см, то есть равным отрезку 2-ТБ. Из точек 1П и 1С проведем дуги R = 21 см, равным длине отрезка 1-2. На пересечении дуг получаем точки 2П и 2С для ластовицы.

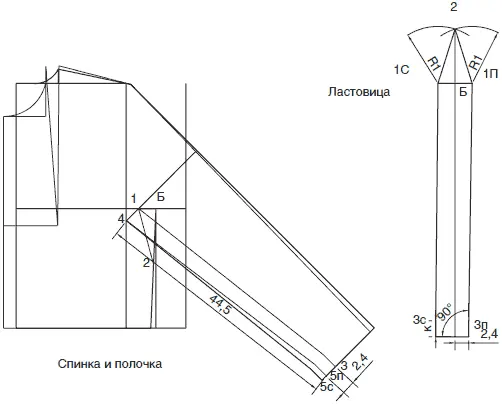

Ластовица, переходящая в деталь рукава
