Галия Злачевская - Секреты кроя и шитья без примерок и подгонок

На чертеже наложены друг на друга две основы с разной глубиной проймы.

ГЛПР = расч. + К и ГЛПР = расч. + 2К

При занижении линии проймы лекальные линии проймы, точки КС и КП опускаются вниз на величину занижения. В данном случае на К.

Кроме этого, увеличивается нагрудная вытачка. Левая сторона вытачки является точкой КС, а правая ограничивается величиной ШК. Раствор вытачки получаем по чертежу, а не рассчитываем. Увеличение раствора нагрудной вытачки при занижении линии проймы закономерно. Обратите на это внимание.

Далее, для построения рукава мы должны определить «коридор» пересечения дуг, проведенных из концов плечевых швов спинки и полочки. Усложним для себя задачу, попробуем получить пересечение дуг на продолжении вертикали бокового шва.

Концы плечевых швов спинки и полочки находятся примерно на одной горизонтали. А раствор нагрудной вытачки велик. Это приводит к мысли, что для построения гармоничного рукава необходимо закрыть вытачки на спинке.

Закрываем вытачку, измеряем расстояние от вытачки до конца плеча спинки и этим радиусом проводим дугу 1. R1 = 12,32 см.

Если мы пожелаем закрыть всю нагрудную вытачку, то дуга 2, проведенная из конца плеча полочки, будет равна 12,26 см.

Пересечение двух дуг не только не попадает на вертикаль, восстановленную из бокового шва, но и оказывается правее. То есть оно даже не попадает в допустимый для построения рукава «коридор».

Отсюда следует вывод: мы не имеем права полностью закрыть нагрудную вытачку.

Если что-то в вашем построении начинает идти не так, как надо, значит, следует вернуться на шаг назад, потому что какое-то решение было принято неправильно. В данном случае вернуться на шаг назад – значит пересмотреть вопрос о закрытии нагрудной вытачки.

Вернемся и посмотрим на чертеж. Пересечение дуги спинки с вертикалью, поднятой от бокового шва, является крайней точкой «коридора», хотя мы его не прорисовывали. Одновременно это и самая нижняя точка «коридора». Попробуем получить пересечение плечевых швов в этой точке.

Измеряем расстояние от пересечения дуги 1 с вертикалью бокового шва до точки КП. Эта величина равна 13,5 см.

Поставим ножку циркуля в конец плеча полочки и радиусом R = 13,5 см сделаем засечку на дугу нагрудной вытачки. Полученная точка пересечения показывает, на какую величину надо игнорировать нагрудную вытачку для того, чтобы получить гармоничный втачной рукав. Заштрихованный участок на чертеже 3 (см. главу 3) соответствует дополнительной свободе основы в области проймы спереди.

Теперь пересечение дуги 1 и вертикали, восстановленной из бокового шва, можно считать вершиной эллипса для построения рукава.

Вы вполне могли прорисовать «коридор» и взять любую точку коридора, даже самую верхнюю, за желаемое пересечение. Но по чертежу видно, что, чем выше точка пересечения, тем большая часть нагрудной вытачки будет закрыта, то есть увеличится свобода по основе, которую мы показываем штриховкой. Это в данном случае нежелательно, так как основа без прибавок, то есть мы планировали облегающее изделие, и это облегание надо по возможности сохранить. Хотя теоретически вы имеете право получить пересечение в любой точке «коридора».

Выбираем прибавку по обхвату руки. Поскольку пройма занижена на 2К, мы можем и должны сделать прибавку к ОР. Но так как основа лифа построена без прибавок и занижение проймы выполнено только на 2К, эта прибавка не может быть большой. В данном случае можно взять 2-4 см к ОР. Я выбираю 3 см.

ОР + прибавка = 30 + 3 = 33 см

Тогда прибавка по построению составит

ОР + прибавка – 2 x ШПР = 33 – 23 = 10 см.

Разбиваем величину прибавки по построению в золотом сечении.

10 = 3,8 + 3,8 + 2,4

От точки КС и КП откладываем рассчитанные величины, копируем дуги и получаем гармоничный рукав.

Посадка по окату составляет 1,84 см в верхней части головки рукава и 2,15 см со стороны спинки. Всего величина посадки 4 см.

Определим положение верхней точки рукава. Здесь мы можем поступить как в варианте 1.

1,84 см припосадить по передней дуге, а величину 2,15 см распределить на нижнюю и верхнюю дуги спинки в пропорциях 1 : 2.

Фигура 6

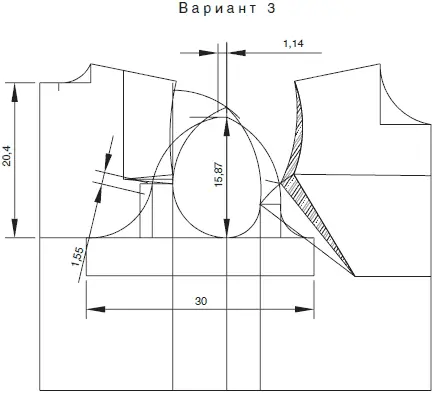

Вариант 3. Мерки те же, основа лифа выполнена без прибавок.

Глубина проймы:

ГЛПР = расч. + 2К = 20,4 см.

ОР = 30 см, прибавка к обхвату руки равна 0.
