Необходимые мерки:

Ст = 41,2

Сб = 54

Обед = 56

Дсп = 100

Дсб = 102

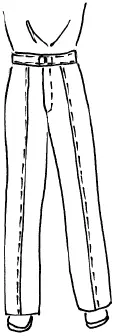

Рис. 8. Брюки из плащевой ткани

Чертеж дан: 48-й размер, IV рост

Построение чертежа.

Конструирование брюк из плащевых тканей затруднено тем, что форма брюк не может быть достигнута влажно-тепловой обработкой, в первую очередь это относится к брюкам со значительным облегчением в области бедер и по всей длине. Облегание брюк данной модели может быть достигнуто только конструктивным путем.

Рассмотрим конструкцию брюк без боковых швов. Швы строят по средним линиям (сгибам) передней и задней половинок. Такой способ обеспечивает хорошую посадку и на фигуры, значительно отличающиеся по своему сложению от типовой.

Припуск к полуобхвату бедер Псб = 2 см.

Припуск к обхвату бедра Побед = 12 см.

Чертежи конструкции брюк даны без припусков на швы.

1. Построение сетки.

Построение сетки производится аналогично приведенным выше моделям. Прежде всего от точки То, вершины прямого угла, вниз по вертикали откладывают отрезки, определяющие:

– высоту сидения Т 0Я = Сб/2 + 1 = 50/2 + 1 = 26 см;

– линию бедер ЯБ = 5,5 см;

– линию низа Т 0Н = Дсп + 1 см;

– линию колена Т 0К = Дтк.

2. Ширина на линии низа:

НН 1= 23 см. Скос низа Н 1Н 11= 1,2 см.

3. Ширина брюк по линии ягодиц

определяется по формуле:

Обед + Побед = 56 + 12 = 68 см.

В этом случае ЯЯ 1= 68/2 = 34 см.

Т 0Т 2= 0,2(Сб + Пб) = 0,2(54 + 2) = 11,2 см.

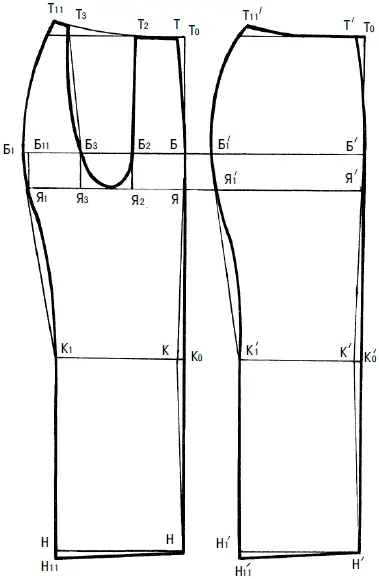

Рис. 9. Чертеж брюк из плащевой ткани

Через точку T 2проводят вертикаль вниз и на пересечении с линией бедер ставят точку Б 2, на линии ягодиц ставят точку Я 2.

4. Ширина шага.

Я 2Я 3= (Обед + Побед) – (Сб + Пб) = (56 + 12) – (54 + 2) = 12 см.

Через точку Я 3проводят вертикаль вверх и на пересечении с линией ягодиц ставят точку Б 3. От точек Т 0и К 0влево по горизонталям последовательно откладывают 1,5 и 1 см и ставят соответственно точки Т и К. Линию переднего среза проводят через точки Т, Б, Я, К и Н.

Через точку Я 1проводят вертикаль вверх и на пересечении с линией бедер ставят точку Б 11. Ширина внутренней половинки брюк на линии талии определяется суммой отрезков:

ТТ 2+ Т 11Т 3= 10,2 + 2,5 = 12,7 см

(Т 11Т 3= 2,5 см – постоянное число).

5. Ширина боковой половинки по линии талии:

TT 1= Ст – (TT 2+ T 11T 3) = 41,2 – 12,7 = 28,5 см.

Т 2Т 3= 28,5 – (ТТ 2+ Т 11Тз) = 28,5 – 12,7 = 15,8 см.

Из точки Т радиусом TT 1проводят дугу вверх и на хорде дуги откладывают 1/20 Cб: T 1T 11= 1/20 x 54 = 2,7 см.

Точки Т 11и Т соединяют плавной линией.

6. Построение задней средней линии.

Для построения бокового среза (задняя средняя линия) от точки Б 11влево по горизонтали откладывают 0,7 см и ставят точку Б 1. Через точки Т 11, Б 1, Я 1, K 1проводят плавную линию, создавая необходимую конфигурацию брюк в области бедра.

7. Линия банта и сидения.

Линию банта и сидения проводят через точки Т 2, Б 2, Б 3и Т 3. Отрезок Т 3Б 3проводят с прогибом от середины на 1 см.

В данном построении брюк может быть использовано измерение дуги через паховую область Дпоб.

Для контроля длины линии сидения вторая боковая половинка брюк строится аналогично внутренней половинке брюк, но без линии банта и сидения.

T'T' 11= TT 11

Б'Б' 1= ББ 1

Я'Я' 1= ЯЯ 1

K'K' 1= KK 1

Н'Н' 1= НН 1

Н'Н' 11= НН 11

Если данные брюки проектируют с вытачками или складками, их располагают на боковой половинке брюк.

Необходимые мерки:

Ст = 36,5

Сб = 50

Cбед = 56

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6

Дн = 73,1

Шн = 23

Шк = 24

Рис. 10. Удлиненные шорты

Чертеж дан: 46-й размер, II рост

Построение чертежа.

Удлиненные мужские шорты строятся на базисной основе брюк. Длина шорт колеблется на уровне колена или на 10-15 см ниже. Кроме основных измерений определяют обхват под коленом Опк (в зависимости от модели).

Рис. 11. Чертеж удлиненных шорт

1. Линия низа.

От точки К вниз по линии сгиба откладывают отрезок КП = 10-15 см (желаемую длину).

Затем определяют ширину низа. Прогиб прямой П 11П 21от середины вверх – 1 см. ПН 0= 1 см.
