4. Положение бокового шва по линии бедер:

ББ 3= СбПс + 0,5 = 5,8 см.

Соединить Н 3К 3Б 3и продолжить отрезок вверх до пересечения с горизонтальной линией из точки Т 0. Обозначить точку Т 7.

Т 2Т 5= Сб/10 – 2 (на пропорциональную фигуру) = 3,2 см. Из точки Т 5провести горизонталь вправо.

5. Положение среднего шва по линии талии

рассчитать по формуле:

Т 5Т 6= Ст/10 = 4,4 см.

Соединить точки Т 6Т 7.

6. Ширина задней половинки по линии талии.

Рассчитываем по формуле:

Т 6Т 8= Ст/2 + 4 (швы) + 2,5 (вытачка).

Точки Т 8и Б 3соединить плавной кривой.

Уравнять боковые швы Б 3Т 9= БТ 4(с передней половинки). Соединить Т 9Т 6с прогибом на 1-1,5 см.

7. Ширина задней половинки по линии бедер.

Линию бедер провести из точки Б 3параллельно линии талии.

Б 1Б 4= (Сб + Пб) – ББ 2= 57 – 24 = 33 см.

Соединить точки Т 6Б 4и продолжить линию вниз.

Отложить отрезок Я 2Я 21вниз на 1 см по шаговому срезу передней половинки. Шов сидения провести через Т 6Б 4Я 21Я 5с учетом на шов.

8. Положение задней вытачки.

Из точки в провести линию под прямым углом к линии талии. Длина полученного отрезка равна 7-8 см.

Т 9 в = Т 9Т 6/3 + 2.

9. Положение кокетки по боковому срезу.

На Т 9Б 3выбирается произвольно место расположения кокетки. Через конец вытачки от бокового шва к шву сидения проводим линию. Вытачку закрываем. Точка Т 6переходят в точку Т 6', тем самым переводя вытачку на шаговой срез и образуя нижний край кокетки.

Затем соединяем край кокетки с вытачкой плавной линией.

Необходимые мерки:

Ст = 36,5

Сб = 50

Сбед = 56

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6

Дн = 73,1

Шн = 23

Шк = 24

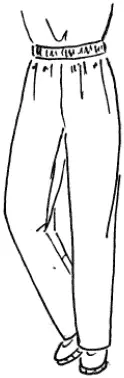

Рис. 6. Спортивные брюки без швов

Чертеж дан: 46-й размер, II рост

Построение чертежа.

Подростковые спортивные брюки. Модель строится на базе основного чертежа. Особенность – отсутствие боковых швов.

Сначала строят две перпендикулярные линии, пересекающиеся в точке Я. Высоту сидения Я 1Т 1вычисляют расчетным способом, получая Я 1Т 1= 0,5Сб – 2 см. Изменение от роста к росту составляет 0,5 см.

1. Длина брюк.

От точки T 1вниз по вертикали откладывают отрезок Т 1Н 1, равный длине брюк. Линию бедер проводят через точку Б 1, где Я 1Б 1= 6 см.

2. Высота колена.

Определяют делением расстояния между линией бедер и низа пополам, т. е. Б 1К 1= Б 1Н 1/2.

3. Ширина брюк по линии бедер.

Определяют общую ширину брюк по линии бедер и откладывают ее от точки Б 1поровну, т. е.

Б 1Б 2= Б 1Б 4= 0,5(Сб + Пб + Пш).

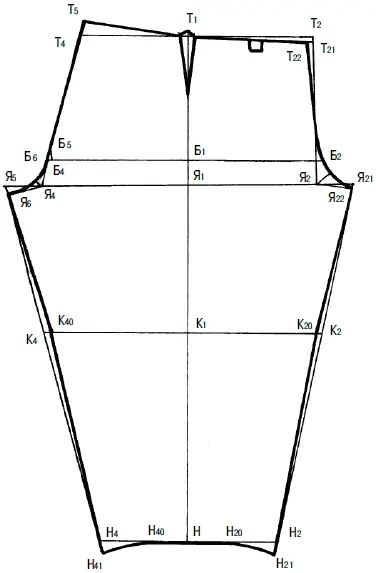

Рис. 7. Чертеж спортивных брюк без швов

При этом припуск на шов составляет 1 см. Из точки Б 1радиусом, равным отрезку Б 1Б 4, проводят дугу вверх и по ее хорде откладывают отрезок Б 4Б 5= 0,1 Сб-1,5 см.

Влево от точки Б 4откладывают 0,25Б 4Б 5(точка Б6). Через точку Б 6проводят вертикаль вверх и вниз и на ее пересечении с линией талии ставят точку Т 2, а с линией ягодиц – Я 2.

Через точки Б 5и Б 6проводят линию сидения и на ее пересечении с линией талии ставят точку Т 4, а с линией ягодиц – Я 4.

4. Верх передней половинки.

Строят, отложив вниз и влево, отрезки T 2T 21= 0,7 см и T 21T 22= 1 см.

Точки Т 22и Б 2соединяют прямой. Вверх от точки Т 4откладывают отрезок Т 4Т 5= Б 5Б 6.

Точки Т 22и Т 1, а также T 5и Т 1соединяют прямыми линиями.

5. Общая ширина шага.

Я 2Я 21+ Я 4Я 5= 0,3(Сб + Пб) – 1,2 см.

6. Ширина по линии талии.

Определяют по отрезку Т' 22Т 5, из длины которой вычитают полуобхват талии Ст, и полученную разность вносят в раствор вытачек и складок. Длина вытачки в боковом шве – 12 см.

7. Ширина низа.

Определяют по обхвату щиколотки. При плотном облегании брюк внизу, при желании внизу можно вшить застежку-молнию, при этом к обхвату щиколотки Ощ прибавляют 5 см. Полученную ширину откладывают от точки Н 1влево и вправо поровну Н 1Н 2= Н 1Н 4= 0,5 (Ощ + 5 см).

Вниз от точек Я 5и Я 21откладывают по 1 см (точки Я 6и Я 22).

Точки Я 22и Н 2, а также Я 6и Н 4соединяют прямыми линиями.

8. Прогиб по линии колена.

Определяется отрезками

К 4К 40= 1-2 см; К 2К 20= 1-2 см.

9. Линия низа.

Для построения низа определяют положение точек Н 20и Н 40: Н 1Н 20= 0,5 Н 1Н 20; Н 1Н 40 = 0,5Н 1Н 4.

Из точек Н 20и Н 40опускают перпендикуляры соответственно к продолжениям линий Я 22Н 2и Я 6Н 4. Точки пересечений Н 21и Н 41. Линию низа проводят через точки Н 41, Н 40, Н 1, Н 20и Н 21.
