Б 2Б 20= 0,1Сб – 1,5 = 3,5 см.

Из точки Б 3радиусом, равным ширине задней половинки по линии бедер, делают засечку на горизонтали, проведенной из точки Б 20, и на пересечении этих линий ставят точку Б 5.

Б 3Б 5= Сб + Пб + Пш – Б 1Б 2= 50 + 1 + 3 – 26 = 28 см.

Для определения ширины задней половинки на линии ягодиц откладывают отрезок Я 3Я 30= Б 2Б 20.

Из точки Я 30радиусом, равным отрезку Б 3Б 5, делают засечку на горизонтали, проходящей через точку Я, и на пересечении ставят точку Я 4. Через точки Я 4и Б 5проводят прямую, которая пересекается с линией бедер в точке Б 4, а с линией талии в точке Т 4.

Т 4Т 5= 0,1Сб = 0,1x50 = 5 см.

12. Ширина шага задней половинки:

Я 4Я 5= 0,25 Сб – 2 = 0,25x50 – 2 = 10,5 см.

Ширину задней половинки по линии ягодиц можно определить по измерению обхвата бедра Обед:

Я 3Я 5= (Обед + По.бед + Пш) – Я 1Я 21= (56 + 6 + 4) – 30 = 36 см.

Вниз от точки Я5 откладывают 1 см и ставят точку Я 6. На биссектрисе угла Б 4Я 4Я 6откладывают отрезок Я 42 = 1 см. Линию Я 3К 3проводят с прогибом от середины на 0,7-1 см. Линию Я 6К 4проводят с прогибом от середины на 1,2-1,5 см.

13. Ширину задней половинки по линии талииопределяют по формуле:

Ст/2 + раствор задней вытачки + Пш = 36,5/2 + 3,5 + 1 = 22,8 см.

Для равномерного отведения линии сидения и бокового среза задней половинки находят разность:

Т 5Т 30– 22,8 = 28 – 22,8 = 5,2 см.

Отведение линии сидения и бокового среза определяют отрезки:

Т 1Т 51= 0,4x5,2 = 2,1 см;

Т 30Т 3= 0,6x5,2 = 3.

14. Положение задней вытачки по линии талии:

Т 3Т 31= Т 3Т 51/2 – 1,5 см.

Из точки Т 31вниз проводят перпендикуляр длиной 8 см (глубина вытачки), раствор вытачки = 1,5 см.

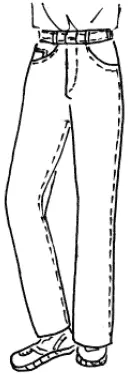

Рис. 4. Джинсы

Необходимые мерки:

Ст = 40

Cб = 52

Сбед = 58

Дтк = 64

Дсп = 108

Дсб = 109,5

Дн = 80

Шн = 23

Шк = 25

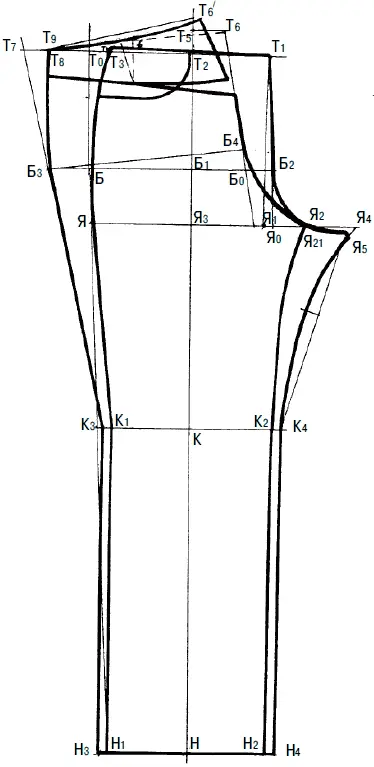

Рис. 5. Чертеж джинсов

Чертеж дан на 48-й размер, IV рост

Построение чертежа

Классическая модель джинсов, построенная на базе основного чертежа. Основной чертеж дан с припусками на швы по всем ширинам, исключая рельефы. Данные брюки повторяют форму и все детали джинсов.

1. Передняя половинка брюк.

Строят прямой угол с вершиной в точке То. От точки То вниз откладывают отрезок, определяющий длину изделия.

2. Линия ягодиц.

От точки То вниз откладывают по прямой расстояние, равное ТоЯ = Сб/2 ± от 1 до 2 см = 27 см. От точки Я по прямой вверх откладывают расстояние ЯБ = ТоЯ/3 = 27/3 = 9.

3. Линия бедер:

ЯЯ 1= Сб + Пс/2 = 52 + 1/2 = 26,5.

4. Ширина передней половинки по линии ягодиц.

Из точки Я 1проводят вверх вертикаль. На линии бедер отмечают точку Б 0, на линии талии точку Т 1.

5. Ширина шага:

Я 1Я 2= Сб + Пс/10 = 52 + 1/10 = 5,3.

ЯЯ 3= Я 3Я 2= ЯЯ 2/2.

6. Линия низа.

Через точку Я 3следует провести вверх линию и на талии поставить точку Т 2, на линии бедер – точку Б 1.

Т 2Н = ДИ + 1 см на притачивание пояса.

7. Линия колена.

Из точки Б 1отложить вниз отрезок: Б 1К = Б 1Н/2 – 5 см.

8. Ширина низа передней половинки.

От точки Н в разные стороны откладываем отрезок НН 1= НН 2= Шниза/2 = 11,5.

Соединяем точки Н 1Б и на линии колена ставим точку К 1.

9. Ширина передней половинки по линии колена.

От точки К 1вправо откладываем от 1 до 3 см (в зависимости от модели). Плавно соединяем точки Н 1К 1Б 1:

КК 2= КК 1.

Шаговой срез соединить через точку Н 2К 2Я 2.

10. Скос переднего среза.

Откладываем отрезок Я 1Я 0= Я 1Я 2/3 = 1,8 см. Соединяем точки Я 0Т 1, на линии бедер ставим точку Б 2. Линию переднего среза проводим через точки Т 1Б 2Я 2.

11. Ширина передней половинки по линии талии.

Откладываем отрезок из точки Т 1влево, расстояние Т 1Т 3= Ст/2 = 20 см. Завышаем отрезок Т 1Т 3на 1 см и получаем линию верхнего среза Т 3Т 4.

Соединить точки Н 1НН 2.

Задняя половинка.

1. Ширина низа задней половинки.

Задняя половинка шире передней по боковым срезам на 2 см с каждой стороны.

Н 1Н 3= Н 2Н 4= 2 см.

2. Ширина по линии колен.

Соответственно К 1К 3= К 2К 4= 2 см.

3. Ширина шага задней половинки.

Рассчитывается по формуле:

Я 1Я 4= Сб + Пс/4 = 53/4 = 13,2 см.

Соединить точки Н 4К 4Я 4и уравнять шаговые срезы: К 4Я 5= К 2Я 2(с передней половинки).

Я 5К 4соединить плавной линией с прогибом к центру – 1,5-2 см.
