1. Сетка чертежа. Отступив от нижнего края листа, проведем горизонталь, являющуюся линией низа брюк.

2. Все длины уменьшим на величину каблука, пусть в нашем случае это будет 10 см. Через косую линию запишем истинную длину изделия: ДП = 108/98, ДБ = 109,5/99,5, ДЗ = 109,5/99,5 и ВК = 53/43.

Отступив от правого края листа 20-25 масштабных сантиметров (для тех, кто строит масштабной линейкой на листе А4), поднимем вверх вертикаль на величину ДБ = 99,5 см, получая линию бокового шва. Точка ДБ.

3. По линии низа отложим влево от бокового шва ширину переднего полотнища ШПД = 25,6 см.

4. Из полученной точки поднимем вертикаль линии середины переда ДП = 98 см. Точка ДП.

5. По линии бокового шва от точки ДБ вниз откладываем величину ВС = 27 см, получая линию сидения.

6. От линии низа вверх отложим значение ВК = 43 см, получая линию колена.

7. Передний клин. От линии середины переда по линии сидения влево отложить ширину переднего клина равную 6 см, полученную точку обозначим ШПК.

При построении мужских брюк от линии сидения вверх по линии середины переда отложить значение ШПК = 6 см. Выполнить сопряжение полученной точки с точкой ШПК. Ножки циркуля ставятся в точки, которые надо сопрягать. Радиусом 6 см сделаем засечки. r1 = 6 см, r2 = 6 см.

Получив пересечение двух дуг, поставим в него ножку циркуля и r3 = 6 см соединим точки. Сопряжение получено.

Итак, r1 = r2 = r3 = 6 см.

Для построения женских брюк фактическое расстояние от линии талии до линии ВС разбить в пропорциях золотого сечения, то есть 25,5 х 0,38 = 9,7 см. Полученную точку сопрягают с точкой ШПК. Радиус сопряжения 9,7 см. Передний клин построен.

8. Боковая вытачка. По линии бокового шва сверху вниз отложить значение БY = 24 см. В полученную точку поставить ножку циркуля и радиусом равным БY = 24 см провести влево дугу.

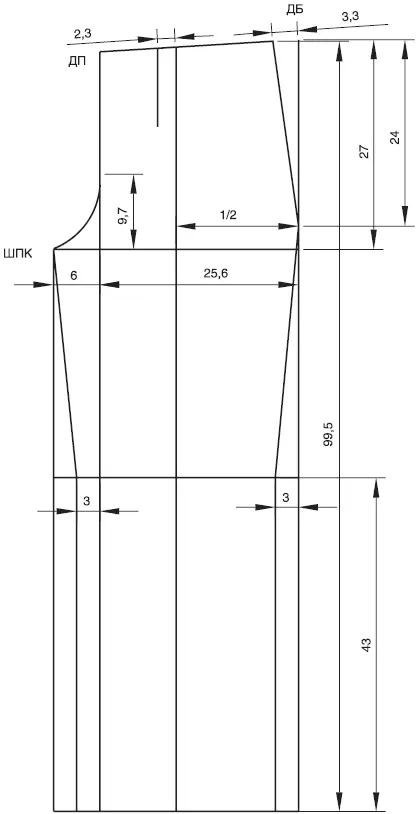

Брюки. Передняя деталь

На переднем полотнище отложить по дуге влево рассчитанную ширину боковой вытачки 3,3 см. Полученную точку соединить с точкой BY, получая контур боковой вытачки, общий раствор которой составляет 6,4 см.

9. Положение стрелки. Для нахождения положения стрелки необходимо расстояние от точки ШПК до бокового шва измерить и разделить пополам.

10. Линия талии. Для нахождения линии талии от точки ДП провести горизонталь до пересечения со стрелкой, затем точку пересечения соединить с точкой конца боковой вытачки на переднем полотнище.

11. Передняя вытачка. Поскольку данное построение выполняется не на конкретную модель, а для основы, вытачку можно заменить защипом и ее местоположение оставить на ваше усмотрение. РП = 2,3 см. В дальнейшем при оформлении именно вытачки ее длину задаст значение ПY

12. Шаговый шов. От линии высоты сидения к линии колена заузить деталь брюк на половину ширины переднего клина, то есть на 3 см.

От линии колена опустить вертикали до пересечения с линией низа. Передняя деталь построена.

13. Сетка чертежа. Целесообразно построение задней детали выполнить на контуре передней. В этом случае вы уже имеете построенную линию низа, линию колена и линию высоты сидения.

Заднюю деталь располагаем таким образом, чтобы линия середины сзади (среднего заднего шва) совпала с линией середины переда на чертеже. Для этого от линии низа вверх по линии середины переда отложим значение ДЗ = 99,5 см.

14. По линии низа от линии середины переда отложим вправо ширину заднего полотнища ШЗД = 29,4 см.

15. Из полученной точки поднимем вертикаль бокового шва сзади ДБ = 99,5 см.

16. Линия сидения задней детали совпадает с линией сидения передней детали. ВС = 27 см.

17. Задний клин. От линии ДЗ влево по линии сидения провести дугу величиной равной ширине заднего клина, ШЗК = 9,9 см.

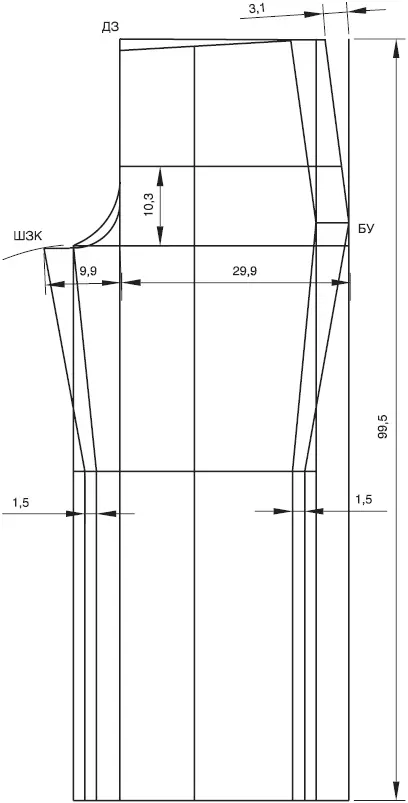

Брюки. Задняя деталь

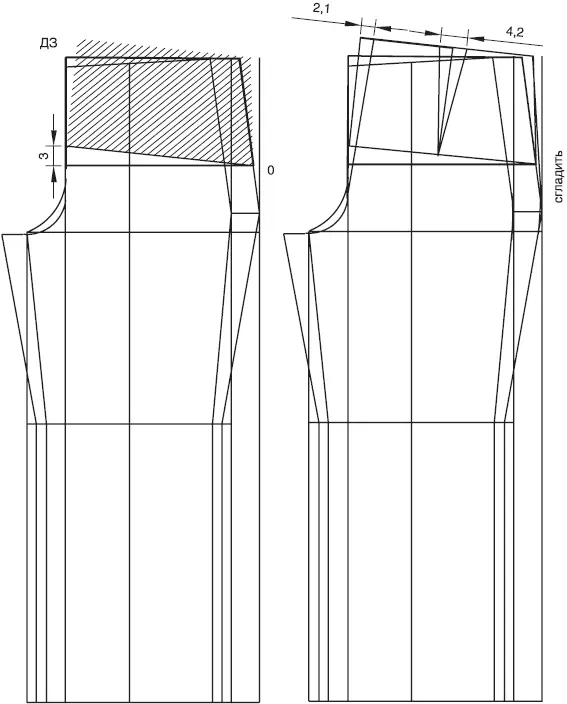

Брюки. Задняя деталь-2
