Ластовица, переходящая в деталь рукава

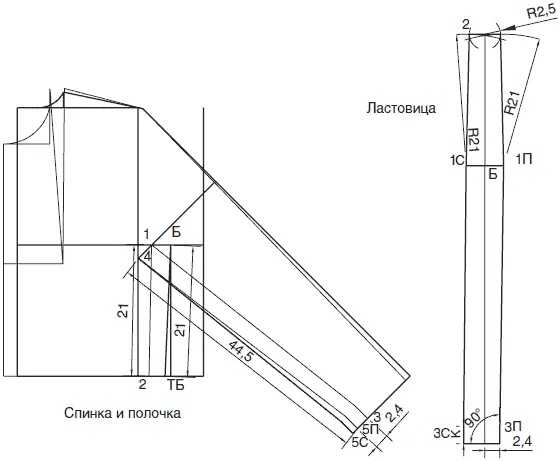

В одном из наших вариантов ластовицу на рукаве оставим прежней, а форму ластовицы на полочке изменим. Точку 2 поставим на линии талии. Ее положение определяется моделью.

Теперь наша задача – построить ластовицу для такого варианта лифа. Та часть ластовицы, которую мы втачиваем в рукав, остается прежней. Нам надо изменить форму ластовицы для бочка. Линия бокового шва, то есть отрезок Б-ТБ, будет являться серединой ластовицы. Отложим это значение на чертеже ластовицы вверх от точки Б, получая точку ТБ на ластовице.

Далее снимем с чертежа основы размеры двух других сторон бочка, то есть отрезки 1-2 и 2-ТБ. Из точки ТБ на чертеже ластовицы проведем дуги с R = 2,5 см, то есть равным отрезку 2-ТБ. Из точек 1П и 1С проведем дуги R = 21 см, равным длине отрезка 1-2. На пересечении дуг получаем точки 2П и 2С для ластовицы.

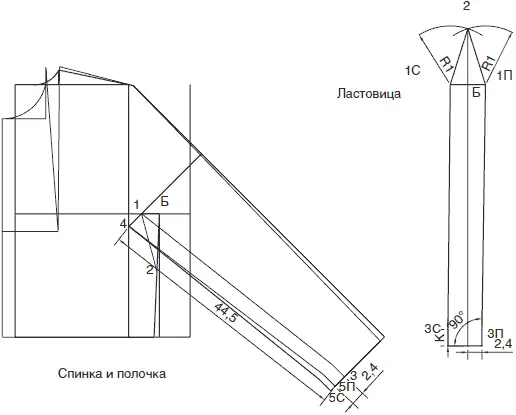

На начальном этапе построение совпадает с основной схемой до того момента, когда требуется нанести линии ластовицы на детали спинки и полочки. Положение точки 1 определяем так же, как и в предыдущих вариантах. Точку 2 располагаем в боковом шве. А положение точки 3 определяем на нижнем срезе рукава. От точки 3 под прямым углом к линии низа рукава проведем перпендикуляр величиной К и соединим его с точкой 1. Таким образом, мы вычертили ластовицу на основе.

Теперь, последовательно снимая параметры с чертежа спинки и полочки, построим деталь ластовицы отдельно. Деталь ластовицы, предназначенная к втачиванию в бочок, строится аналогично первому примеру с ромбовидной ластовицей. К ней пристраиваем часть для втачивания в рукав изделия.

Строим следующим образом. На чертеже ластовицы от точки Б опускаемся вниз на значение, равное расстоянию 4,5С, получаем точку 5. Точка 5 на ластовице одна, а на нижнем срезе рукава есть точка 5С, то есть точка 5 для спинки и точка 5П, для полочки. Расстояние между ними равно 1 см, то есть заужению части рукава, относящейся к полочке.

От точки 5 на ластовице откладываем в сторону полочки 2,4 см, то есть отрезок 5П-3. В сторону спинки – 3,4 см, отрезок 5С-3. Точка 3, наоборот, на чертеже спинки и полочки одна, а на чертеже ластовицы их две: 3С и 3П.

От точек 3С и 3П поднимем вверх перпендикуляры на величину К и затем соединим полученные точки с соответствующими точками 1С и 1П. Чертеж ластовицы готов.

Деталь рукава, переходящая в подкройной бочок

Это основная схема построения, которой надо придерживаться. А теперь хочу напомнить, что форма ластовицы может быть лекальной, переходить в различные дополнительные подрезы на спинке и полочке, что значительно расширит набор ваших моделей.

И наконец, руководствуясь предыдущим описанием, вы сможете построить ластовицу, состоящую из бочка и детали рукава. Поскольку описание построения практически совпадает с предыдущими схемами, я привожу только чертеж.

Вопрос. Иногда встречаются модели с прямоугольной проймой. На какой основе они строятся?

Ответ. Чаще всего изделия с прямоугольной проймой строятся на основе с рубашечным рукавом. Но можно выполнить такое построение и на основе с втачным рукавом.

Давайте рассмотрим такой вариант.

Прямоугольная пройма применяется на основе с прибавками, так как предполагает определенную свободу облегания изделия.

Мерки:

ДСТ = 43 + 0,5 = 43,5; ДПГ – ДПБ = 2; ПХЛ = 4,1;

ДС = 45,5 + 0,5 = 46; ВГ = 18; БХЛ = 2;

ДПЛ = 46 + 0,5 = 46,5; ЦГ = 9,5; ЗХЛ = 4,2;

ШС = 19,3 + 0,7 = 20; ШПЛ = 13; ОТ = 75,5;

ШПР = 10,5 + 1 = 11,5; ТС = 0; ОБ = 104;

ШГР = 21,5 + 0,5 = 22; ТП = 0; ОР = 32;

ШК = 17,5; ДЛ = 35; ОТ2 = 80;

ДР = 60,5; БХ = 5,7/5,2; ЗХ = 6,5/6;

ПХ = 2,2/1,5; БУ = 15/25; ЗУ = 17;

ПУ = 10,5.

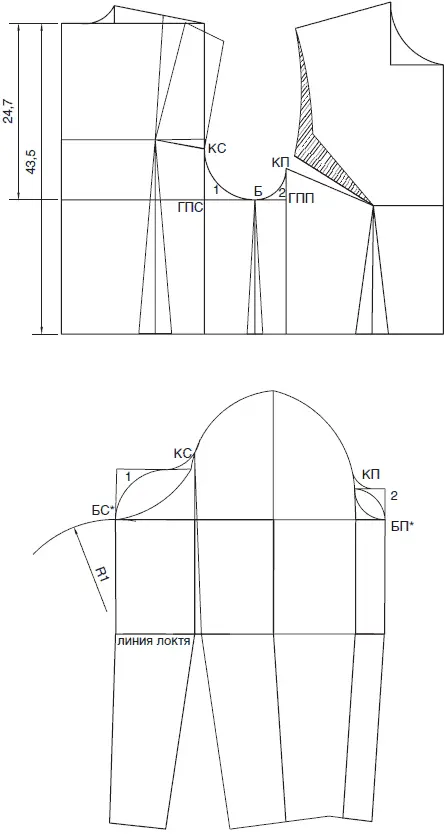

Прежде всего строим основу с прибавками и втачной рукав к этой основе по всем правилам.

Глубину проймы возьмем расч. + 3К.

ГПР мод. = расч. + 3К = 16,3 + 3 х 2,8 = 24,7 см

Прямоугольная пройма 1
