Галия Злачевская - Лучшие модели на любую фигуру без примерок и подгонок

ДСТ = 38,5 + 1 = 39,5;

ДС = 40,5 + 1 = 41,5;

ДПЛ = 45,5 + 1 = 46,5;

ШС = 16,3 + 0,5 = 16,8;

ШПР = 10,5 + 1 = 11,5;

ШГ = 22,5 + 0,5 = 23;

ДПГ – ДПБ = 2;

ВГ = 18 + 0,5 = 18,5;

ЦГ = 9,5;

ШПЛ = 11; ДР = 60,5;

ПХЛ = 5; БХЛ = 4; ЗХЛ = 6;

ТС = 0; ТП = 0;

ПХ = 1,3; ПY = 8;

БХ = 7,2; БY = 25;

ЗХ = 8,5; 3Y = 20.

Расчеты:

К = 2,4 см.

Рекомендуемая глубина проймы в данной модели:

ГПР мод. = расч. + 2К = 14,6 + 4,8 = 19,4 см.

ШГРЛ = 6,2 см.

Точка касания равна ГПР мод. х 0,38 = 19,4 х 0,38 = 7,4 см.

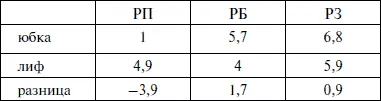

Расчет стыковки лифа и поясной части:

ОГ расч. = 16,8 + 11,5 + 23 = 102,6 см, общая прибавка по груди 4 см.

ОТ = 67 + 6 = 73 см.

ОБ = 97 + 3 = 100 см.

Расчет стыковки выполнен без изменений.

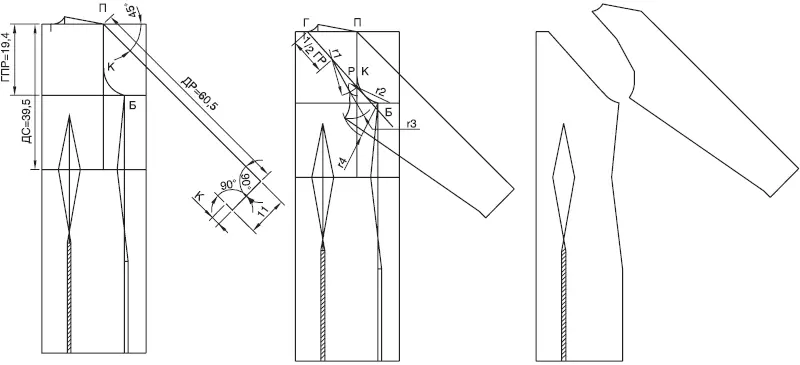

Реглан классический. Построение спинки

По вертикали середины спинки последовательно откладываем значения ДСТ, ТС. От полученной точки проводим горизонталь. На горизонтали откладываем ШС с прибавкой и ШПР с прибавкой. От полученных точек поднимаем вверх вертикали.

В данной конструкции пройма для получения бокового шва делится пополам.

Глубина проймы определяется по формуле:

ГПР мод. = расч. + 2К = 14,6 + 4,8 = 19,4 см. На пересечении линии проймы и бокового шва ставим точку Б.

В случае полной руки глубину проймы можно увеличить на К.

Вычерчиваем горловину спинки. ШГРЛ = ШС х 0,38 = 6,2 см.

Вверх откладываем значение глубины ростка по спинке.

ДС – ДСТ = 41,5 – 39,5 = 2 см.

От полученной точки через пересечение на сетке чертежа проводим линию наклона плеча, на которой откладываем ШПЛ. В том случае, когда плечо не доходит до сетки чертежа, доводим его до пересечения, точка П.

Выбираем угол наклона рукава. В конструкциях «Реглан классический» угол наклона рукава выбирается в пределах 30-45 градусов. Максимальный угол наклона дает более красивую скульптурную форму рукава, но ограничивает свободу движения. Меньший угол наклона 30-35 градусов обеспечивает большую свободу и рекомендуется для фигур с большой полнотой руки. Мы выбираем угол 45 градусов.

От точки П в выбранном направлении откладываем значение длины рукава, ДР = 60,5 см.

Под прямым углом строим линию нижнего среза рукава. Ее размеры определяем следующим образом. Из желаемой ширины рукава по линии низа вычитаем 2 см и делим на два. Полученное значение является шириной рукава по линии низа на полочке. Со стороны спинки это значение больше на 2 см.

Желаемая ширина по линии низа в готовом изделии 20 см.

(20 – 2) : 2 = 9 см ширина рукава по линии низа на полочке, 11 см ширина рукава спинки.

Под прямым углом к линии низа строим перпендикуляр размером К. На этом построение рукава пока оставляем.

Возвращаемся к участку проймы. Для нахождения точки касания К полученную глубину проймы модельную разбиваем в пропорциях золотого сечения, 7,4. Откладываем эту величину от линии проймы вверх. Выполняем циркулем сопряжение точек К и Б по всем правилам. Радиус сопряжения 7,4 см.

Переходим ко второму чертежу. Для нанесения линии реглана выбираем на горловине спинки любую точку и проводим от нее касательную к линии проймы. Расстояние от точки Г до точки Р измеряем и делим пополам. Из найденной точки r1 = 1 : 2ГР проводим дугу влево и вниз. От точки Р откладываем по дуге влево К. r2 = 2,4 см.

Из точки, являющейся пересечением двух предыдущих дуг, проводим еще одну дугу радиусом r3 = РБ. Полученная этим радиусом дуга r3 как бы «повисает в воздухе». Ограничиваем дугу r3 дугой r4, проведенной из точки Б r4 = 10 см. Копируем кривую проймы, соединяя полученные точки.

При угле наклона рукава в 45 градусов радиус дуги равен 10 см, при угле в 30 градусов радиус должен быть равен 5 см. На выбор радиуса второй дуги оказывает влияние также полнота руки и свойства выбранной ткани.

Далее по расчетам стыковки оформим талиевую и боковую вытачки. Вершину талиевой вытачки на спинке определим как ДСТ х 0,38 = 39,5 х 0,38 = 15 см. Соединим полученную точку с точкой К лекальной линией. Выпуклость лекальной линии должна быть небольшой. Положение талиевой вытачки на горизонтали талии может быть произвольным. В данном случае величина нахлеста мала и может быть игнорирована, то есть заменена вытачками. Можно, наоборот, оставить нахлест и вывести его в рельеф.

Спинка построена. На чертеже «Реглан классический. Построение спинки» детали кроя прорисованы отдельно.
