Линия реглана пересекает сетку чертежа в точке Р. Ножку циркуля ставим в точку Р и r1 равным РБ проводим влево и вниз дугу. Следующую дугу проводим из точки Б, радиусом r2 равным 5 см. Величина второго радиуса определяется углом наклона рукава, а не параметрами фигуры. На пересечении дуг получаем точку Б2.

Точки Р и Б соединены друг с другом следующей кривой. От точки Р сначала двигаемся по линии реглана по прямой до касания с линией проймы, затем по линии проймы. Выделим эту кривую, копируем, соединяя точки Б и Б2. Соединим точку Б2 с нижним срезом рукава. Построение закончено. На следующем рисунке можно увидеть отдельно детали кроя рукава и спинки. Заштрихованная часть принадлежит и спинке и рукаву.

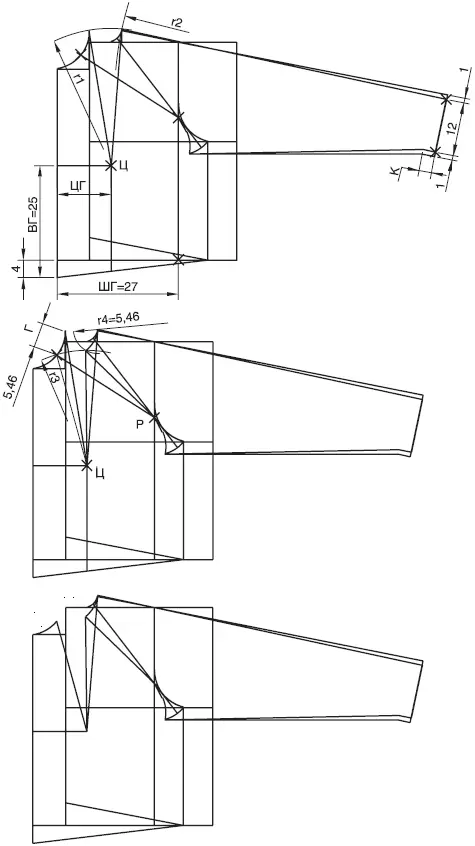

Построение полочки выполняем на чертеже спинки. Найдем пересечение линии талии и вертикали проймы. Отложим от полученной точки вправо ширину груди. От полученной точки опустимся вниз на величину ТС = 4 см.

Реглан мягкой формы. Построение полочки

Вверх откладываем значение:

ДПЛ – (ШГРЛ + К : 2) = 55 – (7,1 + 1,4) = 46,5 см, получая линию середины переда. Значение в скобках равно глубине ростка по полочке. Вычертим горловину полочки. ШГРЛ = 7,1 см, глубина ростка 8,5 см. Найдем наиболее выпуклую точку груди, обозначим ее буквой Ц.

Соединим точку основания шеи и точку Ц, получая левую сторону нагрудной вытачки. Правую сторону нагрудной вытачки получаем на пересечении двух вспомогательных дуг. Первая r1, центр в точке Ц, раствор от Ц до основания шеи. Вторая дуга r2.

Измеряем расстояние по спинке от нижнего среза рукава до основания шеи спинки, переставляем ножку циркуля на 1 см по нижнему срезу и проводим полученным радиусом дугу. Соединяем полученную точку с точкой Ц и нижним срезом рукава.

Переходим ко второму чертежу. Мы видим, что линия реглана спинки проходит мимо горловины полочки. Поэтому выбираем на горловине полочки желаемую точку Г для линии реглана и соединяем ее с точкой Р.

Для перенесения нагрудной вытачки в линию реглана проведем также две вспомогательные дуги, r3 и r4. Радиус дуги r3 равен расстоянию от точки Ц до точки Г. Радиус r4 равен расстоянию от точки Г до основания шеи. Дуга радиусом r4 откладывается от правой стороны нагрудной вытачки. Часть горловины полочки, отсеченная линией реглана, копируется вправо. Пересечение дуг 3 и 4 соединяется с точкой Ц и точкой Р.

Окончательный вид деталей кроя показан на чертеже. Основное построение подвергается вторичному моделированию.

Мерки и прибавки:

ДСТ = 38,5 + 1 = 39,5; ДС = 40,5 + 1 = 41,5;

ДПЛ = 45,5 + 1 = 46,5; ШС = 16,3 + 0,5 = 16,8;

ШПР = 10,5 + 1 = 11,5; ШГ = 22,5 + 0,5 = 23;

ДПГ – ДПБ = 2; ВГ = 18 + 0,5 = 18,5;

ЦГ = 9,5; ШПЛ = 11; ДР = 60,5; ПХЛ = 5; БХЛ = 4;

ЗХЛ = 6; ТС = 0; ТП = 0; ПХ = 1,3; БХ = 7,2;

ЗХ = 8,5; БY = 25; ПY = 8; ЗY = 20.

Расчеты:

К = 2,4 см.

Рекомендуемая глубина проймы в данной модели:

ГПР мод. = расч. + 2К = 14,6 + 4,8 = 19,4 см.

ШГРЛ = 6,2 см.

Точка касания равна ГПР мод. х 0,38 = 19,4 х 0,38 = 7,4 см.

ОГ расч. = 16,8 + 11,5 + 23 = 102,6 см, общая прибавка по груди 4 см. Такая прибавка характерна для пиджака или свободной блузы.

ОТ = 67 + 6 = 73 см.

Фигура характеризуется отсутствием ОТ2, то есть нет нависающих «жирков» над ОТ, поэтому прибавка для прилегающего силуэта составляет 6 см.

ОБ = 97 + 3 = 100 см. В плечевых изделиях прибавку по бедрам давать необходимо. Для изделий прилегающего силуэта она составляет 2-4 см.

Расчет стыковки выполнен без изменений.

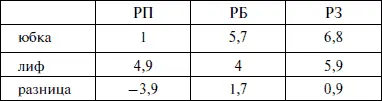

Проверка:

(102,6 – 100) : 2 = 1,3

3,9 – 1,7 – 0,9 = 1,3.

По вертикали середины спинки последовательно откладываем значения ДСТ, ТС. От полученной точки проводим горизонталь. На горизонтали откладываем ШС с прибавкой и ШПР с прибавкой. От полученных точек поднимаем вверх вертикали.

В данной конструкции пройма для получения бокового шва делится пополам.

Глубина проймы определяется по формуле:

ГПР мод. = расч. + 2К = 14,6 + 4,8 = 19,4 см. На пересечении линии проймы и бокового шва ставим точку Б.

Вычерчиваем горловину спинки известным вам способом.

ШГРЛ = ШС x 0,38 = 6,2 см.

Вверх откладываем значение глубины ростка по спинке.
