К примеру, корпус XR-E7090 обеспечивает рекордно низкое тепловое сопротивление между переходом и теплоотводом – до 8 °C/Вт – и равномерный градиент температуры поверхности теплоотводящего основания.

Высокую температурную стабильность и долговечность первичной оптики обеспечивают линзы из кварцевого стекла с автоматической фокусировкой – одно из новейших технических решений. Малая эквивалентная площадь излучающей поверхности позволяет реализовать небольшие углы рассеивания светового потока при использовании вторичной оптики.

Как и полупроводниковые приборы серии XR-C7090, светодиоды XR-E7090 предназначены только для автоматизированного монтажа с использованием стандартных технологических процессов, что упрощает обеспечение теплового режима приборов. Прежде всего это высокоэффективные источники света для общего, аварийного и промышленного освещения, взрывобезопасного оборудования, подсветки ЖК-панелей большой площади, автономных светильников и фонарей, систем подсветки автотранспорта.

Приборы TMXR-E7090 хорошо себя зарекомендовали и используются в источниках света для светофоров и автомобильных фар. Эта область техники сегодня развивается стремительными темпами.

Усилиями инженеров-разработчиков воплощены в готовые изделия последние технологические достижения в области создания осветительных приборов на светодиодах и их компонентах – светодиодных кластерах, драйверах питания и вторичной оптике (линзы и линзодержатели – их польза хороша видна из сравнительных тестов светодиодных ламп «1КЕА» и «Оптолюкс» – см. выше).

Светодиодные светильники по назначению подразделяются на два основных вида: для уличного, промышленного и архитектурно-художественного освещения (линейные светильники и прожекторы) и для внутреннего освещения (офисные светильники и светодиодные лампы).

Высококачественные компоненты светодиодного освещения, такие как коллиматоры и линзы к ним, выпускают, например, компании Carclo (Великобритания) и Ledil (Финляндия), а сами модули изготавливает фирма XLight.

Светодиодные модули представляют собой несколько мощных (сверхъярких) светодиодов, смонтированных на одной плате. Модули соединяются в светильники в одном корпусе. Их выпускает сегодня довольного много фирм, названия которых мы опускаем, чтобы не было лишней рекламы.

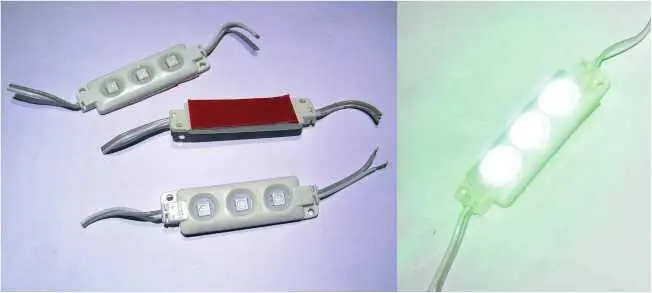

На рис. 1.12 представлен светодиодный модуль для локального освещения.

Рис. 1.12. Современный светодиодный модуль для локального освещения

Как вариант модуль XR-E7090 обеспечивает рекордно низкое тепловое сопротивление между переходом и теплоотводом – до 8 °C – и равномерный градиент температуры поверхности теплоотводящего основания. При сборке светодиода кристалл монтируется на кремниевую плату, что улучшает тепловые характеристики изделия.

Рассматриваемое изделие отличается от других серий меньшими габаритными размерами, симметричным корпусом и большим значением угла распределения света. Перекрывают весь диапазон цветовых температур белого цвета – от 2600 до 10 000 °К.

По оттенкам белого цвета светодиоды делятся на три группы: теплый (2600…3700 °К), естественный (3700…5000 °К) и холодный (5000…10 000 °К) белый цвет.

Сборка светодиода на производстве осуществляется в корпусе с улучшенными тепловыми свойствами.

К примеру компания NeoPac еще 7 лет назад выпустила светодиодную матрицу NeoBulbTurbo со световым потоком 2150 лм.

Потребляемая мощность модуля 80 Вт, что намного меньше энергозатрат на «классическую» лампу накаливания, установленную, к примеру, в гостиной или в автомобильной фаре.

Отличительная особенность также и в том, что высокую температурную стабильность и долговечность оптической системы в качестве первичной оптики обеспечивают линзы из кварцевого стекла с автофокусировкой; это одно из новейших технических решений. Причем малая эквивалентная площадь излучающей поверхности позволяет получить столь же малые углы рассеивания светового потока при использовании вторичной оптики.

Модули предназначены только для автоматизированного монтажа и пайки с использованием стандартных технологических процессов, обеспечивающих низкую себестоимость готовых изделий, что упрощает решение проблем по обеспечению теплового режима приборов.
