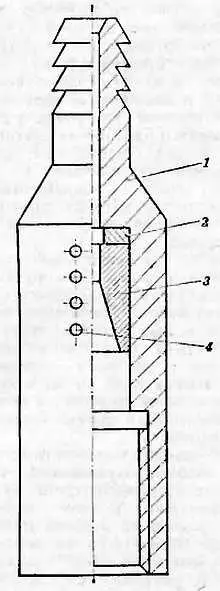

Рис. 34. Канатный замок:

1— корпус; 2— шайба; 3— втулка; 4— отверстие для выхода воды

Для крепления троса в замке его протягивают во втулку, конец расчаливают на отдельные проволоки, очищают до металлического блеска и вырезают пеньковый сердечник. Затем проволоки загибают вверх, чтобы они смогли войти в коническую расточку втулки, затягивают туда канат и заливают каким-либо легкоплавким металлом или сплавом. Втулка с закрепленным канатом должна в замке свободно вращаться, перемещаться вдоль оси и проскальзывать при закручивании-раскручивании каната. В этом как раз и заключается конструктивная идея канатного замка. Таким образом, при поднятии долота трос натягивается и раскручивается, поворачивая свободно висящее долото вместе со втулкой на некоторый угол. Когда же брошенное долото ударяет в породу, трос в результате снятия нагрузки снова закручивается, проворачиваясь в замке.

Назначение опорной шайбы замка — предохранить его корпус от расклепывания при ударах, отверстия служат для вытекания воды, попавшей в замок. Конусная гребенка в верхней части замка позволяет захватить замок с помощью ловильного приспособления при аварии, если трос вырвется из замка, и вытащить ударную штангу с инструментом на поверхность.

Чтобы осуществить удар в забое, то есть сбросить ударную штангу с буровым инструментом с высоты тех же 1–1,5 м, надо оттягивать канат. Для этого удобно и просто использовать вторую лебедку. Например, с этой целью на выходной вал какого-либо редуктора можно установить небольшой барабан 220 мм диаметром, а на него несколькими витками набросить капроновую веревку (рис. 35).

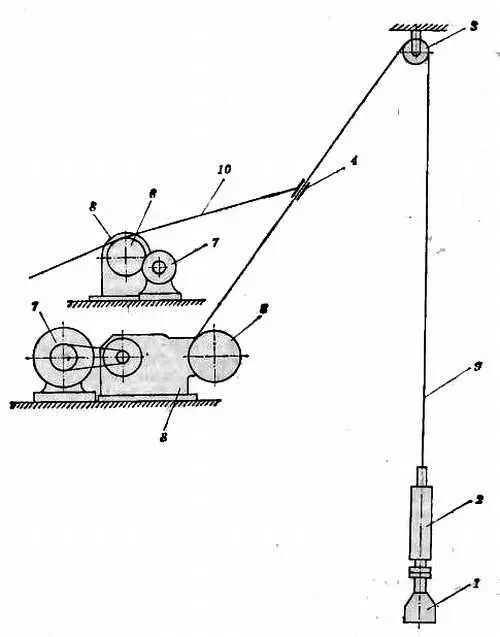

Рис. 35. Схема установки для ударно-к шаткого бурения:

1— долото; 2— ударная штанга; 3— блок; 4— подвижный захват; 5— канатный барабан; 6— барабан для веревки; 7— электродвигатель; 8— редуктор; 9— канат; 10— веревка

Один конец этой веревки с помощью захвата следует укрепить на тросе. При натягивании второго конца веревки руками она (в результате трения на барабане) оттягивает трос. Если отпустить конец, веревка проскальзывает по барабану и штанга с инструментом падает в забой. Разумеется, по мере углубления инструмента в грунт трос необходимо протравливать, а при подъеме из забоя на поверхность веревку с захватом отсоединять. Промышленные установки ударно-канатного бурения для оттягивания каната снабжаются специальными устройствами с довольно сложной кинематикой, воспроизвести которые самодеятельному бурильщику сложно да и не нужно.

Барабан для оттягивания каната можно сделать и с ручным приводом по типу старинного «донецкого» ворота. Такой ворот диаметром до 2 м делали из толстых досок, чтобы он выполнял роль маховика (для этого основную массу колеса надо по возможности разместить на ободе) и облегчал оттягивание каната благодаря инерции.

Надо сначала поработать штангами, чтобы прочувствовать всю прелесть ударно-канатного бурения. Скважина в этом случае идет совершенно отвесно, прямолинейно, глубина ее не лимитируется, лишь бы хватило троса, о быстроте подъема и спуска инструмента в забой не приходится и говорить, особенно если использовать лебедку с механическим приводом. Не требует сколько-нибудь значительных усилий и на подъем ударной штанги второй лебедкой.

Здесь не будут рассматриваться особенности бурения различных пород, слишком их много. Строитель колодца сам приспособится к «своим» породам, подбирая тот или иной инструмент. В ряде случаев дело облегчается, если в забой поливать воду. Тогда и процесс, бурения идет легче, и разбуренные породы, особенно твердые, легче забрать желонкой.

При каждом подъеме из забоя бурового инструмента его надо тщательно осматривать. И все же, несмотря на все предосторожности, случаются аварии. Наиболее слабым местом при ударно-канатном бурения является крепление стального троса в канатном замке. Пои заклинивании инструмента в забое трос иногда можно вырвать из замка. В этом случае для извлечения инструмента придется изготовить ловитель (рис. 36). Перед спуском ловителя в скважину зубья его надо отвести в крайнее положение, сжав пружины и закрепив зубья штифтами. Когда ловитель наденется на верхнюю часть канатного замка — на конусную гребенку, торец замка приподнимет траверсу, штифты освободят зубья, и последние под воздействием пружин захватят замок за конические выступы.
